AD7734
4 канальный быстродействующий 24 битный сигма- дельта АЦП с входным динамическим диапазоном ±10 В
Характеристики:
- АЦП с высоким разрешением
24 битное разрешение без потери данных
Коэффициент нелинейности ±0.0015 %
Внутренняя калибровка
- Оптимизирован для быстрой коммутации каналов
18 битное р-р разрешение (21 битная эффективность) при 300 Гц
16 битное р-р разрешение (19 битная эффективность) при 2 кГц
14 битное р-р разрешение (18 битная эффективность) при 12.3 кГц
Раздельная калибровка каналов
- 4 несимметричных канала с динамическими диапазонами от ±10 В до +5 В
Защита входа от перенапряжения
Отсутствие паразитного воздействия на соседний канал от сигналов, лежащих в диапазоне до ±16,5 В
Максимальное входное напряжения ±50 В
- Трехпроводный последовательный интерфейс
SPI, QSPI, MICROWIRE и DSP совместимый
Логические входы с триггерами Шмитта
- Однополярное питание
+5 В питание аналогового модуля
+3 В или +5 В питание цифрового модуля
- 28 выводной TSSOP корпус
Применение:
- PLC/ DCS
- Мультиплексорных системы
- Контрольное оборудование
- Промышленная контрольно- измерительная аппаратура

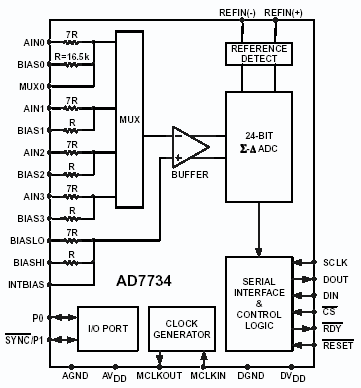

Функциональная схема:

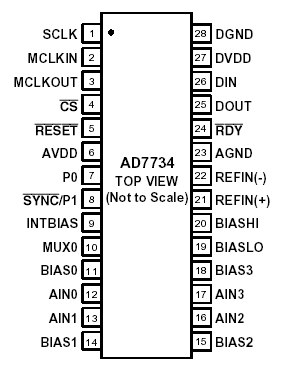

Расположение выводов:
Общее описание:
AD7734 - высокоточный высокоскоростной внешний аналоговый интерфейс для оборудования управления производственными процессами, PLC и DCS. Истинное 16 битное разрешение аналоговых сигналов диапазона р-р при времени преобразования 500 мкс (частота опроса каналов 2 кГц) делает этот прибор идеальным для применения в мультиплексируемых системах с высоким разрешением.
Прибор может быть сконфигурирован через простой цифровой интерфейс, позволяя сбалансировать шумовые характеристики, снижая частоту дискретизации от 12,3 кГц.
Аналоговый внешний интерфейс имеет четыре несимметричных входа с униполярным или двухполярным входными динамическими диапазонами до ±10 В при однополярном питании + 5 В. Прибор имеет возможность детектирования снижения входного аналогового сигнала ниже динамического диапазона и превышения его выше динамического диапазона при перенапряжении до ±16,5 В по одному из каналов, не влияющему на эффективность преобразования в другом канале. Дифференциальный вход опорного напряжения имеет возможность определения отсутствия опорного напряжения.
AD7734 содержит внутреннюю калибровку и опцию калибровки отдельно каждого канала в системе.
Цифровой последовательный интерфейс может быть конфигурирован для работы в трехпроводном режиме и совместим с микроконтроллерами и DSP. Все входы интерфейса содержат триггеры Шмитта.
Прибор имеет расширенный температурный диапазон от -40°С до +105°C.
Вместе с AD7734 в семейство входят приборы AD7732 и AD7738.
AD7732 подобен AD7734, но он содержит 2 полностью дифференциальных аналоговых входа.
AD7738 имеет 4 полностью дифференциальных или 8 несимметричных входов, привязанные к униполярным/ дифференциальным диапазонам от 2.5 В до 0.625V, и возможность подачи на общий вход от 200 мВ до AVDD - 300 мВ. Мультиплексируемый вывод AD7738 снабжен защелкой с внешним разрешением для обеспечения возможности управляемого выбора сигнала при работе прибора.
Документация:
| |
 |
348 Kb Engl Предварительное описание микросхемы |
|
