TMDSEZD2407

eZdsp™ LF2407A для TMS320LF2407A DSP

TMDSEZD2407-0E - отладочная плата eZdsp LF2407, позволяющая разработчику изучить возможности цифрового сигнального процессора TMS320LF2407 фирмы Texas Instruments и определить, отвечает ли он его требованиям. Кроме того, LF2407 DSK - превосходная платформа для разработки и исполнения программного обеспечения для процессора TMS320LF2407. С 32Кб встроенной оперативной памяти программ и 32Кб данных стартовый набор может решать широкий спектр задач. Упрощение разработки кода и сокращение времени отладки обеспечивается символическим ассемблером и оконным отладчиком. Кроме того, встроенный разъём JTAG обеспечивает подключение к эмуляторам, работающим с другими отладчиками. Все выводы процессора доступны пользователю. Совместимость с C2000 Code Composer от Texas Instruments.

Отличительные особенности набора:

• Цифровой сигнальный процессор TMS320LF2407A с частотой 40 МГц от компании Texas Instruments
• Связь с главным компьютером через параллельный порт отладки и связи
• 64K текста в нулевом режиме ожидания (32К программы, 32К данных)
• Встроенный JTAG-контроллер сканирования IEEE 1149.1
• Разъемы расширения для логики, задаваемой пользователем (данные, адрес, I/O)
• Потребляемое напряжение всего 5 Вольт, в комплекте имеется адаптер переменного тока
• В комплекте имеется кабель связи
• Совместимо с платой-прототипом eZdsp для монтажа накруткой
• Совместимо с котроллерами электродвигателей DMC

Особенности программного обеспечения:

• Совместимо с средой разработки Code Composer для C2000 от компании Texas Instruments
• Совместимо с программной утилитой SDFlash от Spectrum Digital

Комплектация:

• eZdsp LF2407A
• Источник питания
• Кабель для параллельного порта
• CD-ROM с средой разработки Code Composer eZdsp для C2xxx
• CD-ROM с примером кода, руководством и схемами

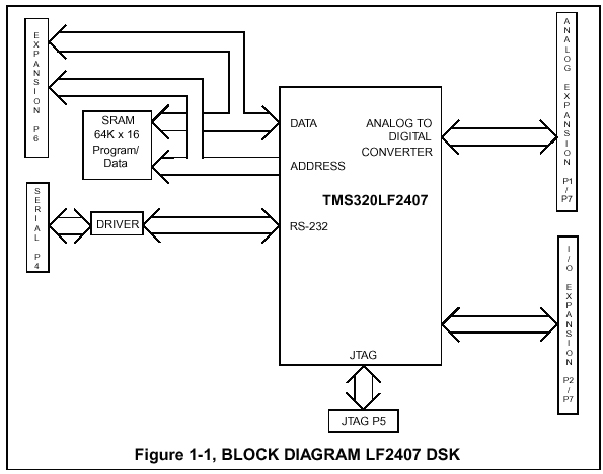

Блок-схема LF2407 DSK представлена на рис. 1.1. Главные интерфейсы набора включают: внешнюю оперативную память программ и данных, JTAG интерфейс, UART и интерфейс расширения. ЦСП связан с 64 КБ встроенной статической памяти, которая разделена на области данных и программ. Внешний интерфейс ввода - вывода поддерживает 65 000 параллельных портов ввода - вывода.

Рис. 1.1. Блок-схема базовой конфигурации для LF2407 DSK

---

---
