Генераторы, управляемые напряжением, компании Modco Inc.

Общие сведения

Компания Modco Inc. находится в городе Спаркс штата Невада на территории около 15000 кв. футов, где располагаются производственные мощности и исследовательские лаборатории фирмы. Modco Inc основана в 1992 году и с этого времени производит генераторы, управляемые напряжением (ГУН) для микроволнового диапазона. В настоящее время линейка ГУН значительно расширена и охватывает частоты от 4 МГц до 12000 МГц.

ГУН компании Modco выпускаются в герметичных корпусах, корпусах с разъемами. Компания производит продукцию как в бессвинцовом варианте, так и в свинецсодержащем исполнении, что особенно актуально для радиоэлектронного сектора РФ. Персонал компании осуществляет услуги по подбору необходимой разработчику модели на основе ключевых параметров, а в случае отсутствия в линейке продуктов требуемого изделия, компания выполняет изготовление на заказ с минимальной разницей в стоимости с поставленным на производство компонентом. Как правило, в последствии данная модель пополняет список продуктов Modco Inc.

ГУН компании Modco имеют мощность на выходе до +15 дБмВт, напряжение на входе от 2.7 В до 20 В, стандартный температурный диапазон от -40 до +85 градусов Цельсия.

В качестве основного признака классификации компания использует типовые варианты исполнения, что отличается от общепринятых норм. При этом, в технических материалах компании Modco, фигурируют как серии, образованные по принципу общего варианта исполнения (корпуса), так и серии, образованные по принципу схожести технических характеристик. Поскольку на сайте компании выбор продуктов и навигация осуществляется среди групп с одинаковым вариантом исполнения, такие группы в данной статье и будем называть серией ГУН Modco. А чтобы читатель, столкнувшись с другой классификацией, не растерялся, применим понятие параметрической группы, подразумевая ГУН Modco, имеющие сходство технических характеристик.

О принадлежности ГУН к одной серии говорит одинаковый буквенный индекс в конце обозначения модели (2-3 буквы), о принадлежности ГУН к одной параметрической группе - в начале обозначения модели (2 буквы).

В настоящее время состав продуктов Modco Inc может обеспечить практически полную недорогую замену ГУН других конкурирующих фирм: Murata, Varil, Zcomm, Princeton, Fujitsu. К сожалению, большинство ГУН компании используются в военных разработках США, поэтому из всего многообразия технических характеристик компания держит в открытом доступе только минимум основных параметров, все остальные доступны только по запросу по конкретной модели. В данной статье сделана попытка познакомить разработчиков с основными характеристиками серий, выпускаемых Modco Inc.

Серия MLN (MLN.500x.400)

Данная серия охватывает диапазон частот от 480 МГц до 3500 МГц. Вся линейка имеет буквенное окончание MLN, соответствующее данному варианту исполнения. Основными особенностями серии является низкий уровень шумов и низкое энергопотребление. Практически все модели данной серии имеют начальный буквенный индекс LN, объединяющие ГУН в общую серию, предназначенную для замены моделей конкурентов на менее дорогие изделия Modco Inc. Также серия имеет по одной модели MF и LV модели. Если модели LV также не обладают какими либо экстраординарными характеристиками, то группа, имеющая начальный буквенный индекс MF - это бессвинцовые ГУН со сверхнизким уровнем шума. Основные характеристики серии приведены ниже (Табл. 1).

Таблица 1. Основные характеристики серии MLN

Обозначение серии (исполнения)	MLN
Параметрические группы	LN, LV, MF
Диапазон частот	От 480 МГц до 3500 МГц
Напряжение питания и энергопотребление	Напряжения: 4,2 В, 5 В; 12 В Ток: от 8 мА до 20 мА
Выходная мощность	От -3 дБм до +10 дБм
СПМ фазового шума на 10 КГц	От -105 дБ/Гц до -80 дБ/Гц
Возможные диапазоны значений управляющего напряжения	От 1 В до 4 В От 0.5 В до 4.5 В От 1 В до 6 В От 0 В до 5 В
Особенности ГУН	Модели для замены моделей конкурентов

Физические параметры исполнения серии MLN.500x.400 приведены ниже (Рис. 1).

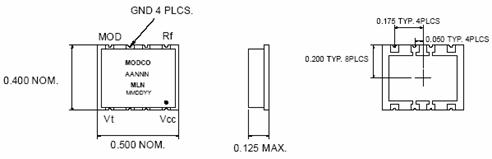

Рисунок 1. Физические параметры исполнения MLN

Серия MST (MST.500.SQR)

Серия покрывает диапазон частот 440 МГц до 2870 МГц. Вся линейка имеет буквенное окончание MST, соответствующее данному варианту исполнения. Примерно половина серии принадлежит к группе LN, предназначенной для замены моделей конкурентов, половина к бессвинцовой и сверхмалошумной группе MF. В серии также присутствует одна модель группы LV. Но основной особенностью серии является наличие моделей группы MD, имеющих строенный буфер и обладающих сверхнизким уровнем шума. Основные характеристики серии приведены ниже (Табл. 2).

Таблица 2. Основные характеристики серии MST

Обозначение серии (исполнения)	MST
Параметрические группы	LN, MF, LV, MD
Диапазон частот	От 440 МГц до 2870 МГц
Напряжение питания и энергопотребление	Напряжения: 4.5 В; 5 В; 7 В; 10 В; 12 В Ток: от 10 мА до 30 мА
Выходная мощность	От 0 дБм до +8 дБм
СПМ фазового шума на 10 КГц	От -108 дБ/Гц до -82 дБ/Гц
Возможные диапазоны значений управляющего напряжения	От 0.5 В до 3.5 В От 1 В до 4 В От 0.5 В до 4.5 В От 1 В до 6 В От 2 В до 8 В От 1 В до 9 В От 0.5 В до 9.5 В
Особенности ГУН	С низким уровнем шума, с буфером, модели для замены моделей конкурентов

Физические параметры исполнения серии MST.500.SQR приведены ниже (Рис. 2).

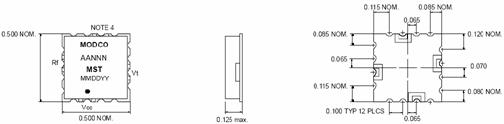

Рисунок 2. Физические параметры исполнения MST

Серия SM (SM.500.SQR)

Серия SM может применятся в диапазоне частот от 10.5 МГц до 6400 МГц. Вся линейка имеет буквенное окончание SM, соответствующее данному варианту исполнения. В данном исполнении компания Modco Inc выпускает модели из различных параметрических групп, включенных в серию примерно в равном количестве. Это уже описанные группы LN и LV, а также SP и MV, которые также предназначены для замены продукции фирм-конкурентов, но в диапазоне более высоких частот. Основные характеристики серии приведены ниже (Табл. 3).

Таблица 3. Основные характеристики серии SM

Обозначение серии (исполнения)	SM
Параметрические группы	LN, LV, SP, MV
Диапазон частот	От 10.5 МГц до 6400 МГц
Напряжение питания и энергопотребление	Напряжения: 4,5 В; 5 В; 8 В; 8.4 В; 10 В; 11 В; 12 В; 14 В; 15 В Ток: от 9 мА до 25 мА
Выходная мощность	От 0 дБм до +12 дБм
СПМ фазового шума на 10 КГц	От -112 дБ/Гц до -75 дБ/Гц
Возможные диапазоны значений управляющего напряжения	От -4 (0) (1) В до 4 В От 0.5 В до 4.5 В От 0 В до 5 В От 1 (2) В до 6 В От 1 (2) В до 8 В От 0 (1) В до 9 В От 0.5 В до 9.5 В От 0.5 (1) (2) В до 10 В От 1 В до 11 В От 0 (0.5) (2) В до 12 В От 1 (2) В до 13 В От 0.5 (1) В до 14 В От 0.5 В до 14.5 В От 0.5 В до 15 В От 0.5 В до 16 В От 0 (0.5) (1) В до 18 В От 0.5 В до 18.5 В От 0 (0.5) В до 20 В
Особенности ГУН	Модели для замены моделей конкурентов

Физические параметры исполнения серии SM.500.SQR приведены ниже (Рис. 3).

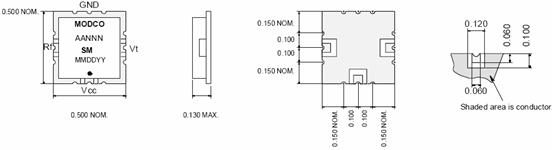

Рисунок 3. Физические параметры исполнения SM

Серия MS (MS.500.SQR)

Серия MS охватывает чуть меньший, чем SM диапазон частот от 10.5 МГц до 5500 МГц. Вся линейка имеет буквенное окончание MS, соответствующее данному варианту исполнения. С точки зрения параметрических особенностей, данная серия очень похожа на серию SM, за исключением одной особенности - параметрической группы MN. Модели данной группы обладают одними из самых низких показателей уровня шума в мире. Также включает в себя параметрические группы: LN, LV, SP и MV. Основные характеристики серии приведены ниже (Табл. 4).

Таблица 4. Основные характеристики серии MS

Обозначение серии (исполнение)	MS
Параметрические группы	LN, LV, SP, MV, MN
Диапазон частот	От 10.5 МГц до 5500 МГц
Напряжение питания и энергопотребление	Напряжения: 4.5 В; 5 В; 8 В; 8.4 В; 10 В; 11 В; 12 В; 15 В Ток: от 7 мА до 30 мА
Выходная мощность	От 0 дБм до +10 дБм
СПМ фазового шума на 10 КГц	От -112 дБ/Гц до -78 дБ/Гц
Возможные диапазоны значений управляющего напряжения	От (-4)1 В до 4 В От 0.5 В до 4.5 В От 0 В до 5 В От 1 (2) В до 6 В От 1 (2) В до 8 В От 1 (2) В до 9 В От 0.5 В до 9.5 В От 0.5 (1) (2) В до 10 В От 1 В до 11 В От 0 (0.5) (2) В до 12 В От 1 (2) В до 13 В От 0.5 (1) В до 14 В От 0.5 В до 14.5 В От 0.5 (1) В до 15 В От 0.5 В до 16 В От 0 (0.5) В до 18 В От 0.5 В до 18.5 В От 0.5 В до 19.5 В От 0 (0.5) В до 20 В
Особенности ГУН	Модели для замены моделей конкурентов

Физические параметры исполнения серии MS.500.SQR приведены ниже (Рис. 4).

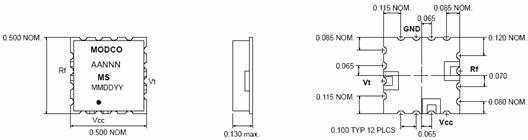

Рисунок 4. Физические параметры исполнения MS

Серия UML (UML.350.SQR).

Данная серия покрывает довольно узкий, но весьма популярный диапазон от 660 МГц до 2870 МГц. Вся линейка имеет буквенное окончание UML, соответствующее данному варианту исполнения. Фактически серия представляет собой копии самых распространенных моделей ГУН конкурентов с низким энергопотреблением (практически все ГУН имеют параметры питания 5 В и 12 мА). Параметрическая группа - LN. Основные характеристики серии приведены ниже (Табл. 5).

Таблица 5. Основные характеристики серии UML

Обозначение серии (исполнения)	UML
Параметрические группы	LN
Диапазон частот	От 660 МГц до 2870 МГц
Напряжение питания и энергопотребление	Напряжения: 5 В; 12 В Ток: от 12 мА до 18 мА
Выходная мощность	От 0 дБм до +3 дБм
СПМ фазового шума на 10 КГц	От -100 дБ/Гц до -90 дБ/Гц
Возможные диапазоны значений управляющего напряжения	От 1 В до 4 В От 0.5 В до 4.5 В От 1 В до 6 В От 1 В до 9 В От 0.5 В до 9.5 В
Особенности ГУН	Модели для замены моделей конкурентов с низким энергопотреблением

Физические параметры исполнения серии UML.350.SQR приведены ниже (Рис. 5).

Рисунок 5. Физические параметры исполнения UML

Серия UM (UM.350.SQR)

Данная серия охватывает диапазон частот от 25 МГц до 5900 МГц. Вся линейка имеет буквенное окончание UM, соответствующее данному варианту исполнения. Является аналогом серий SM и MS, выпускаемом в более миниатюрном корпусе, также имеющем широкое распространение. Основные характеристики серии приведены ниже (Табл. 6).

Таблица 6. Основные характеристики серии UM

Обозначение серии (исполнение)	UM
Параметрические группы	LN, LV, SP, MV
Диапазон частот	От 25 МГц до 5900 МГц
Напряжение питания и энергопотребление	Напряжения: 4.5 В; 5 В; 8.4 В; 10 В; 11 В; 12 В; 15 В Ток: от 7 мА до 25 мА
Выходная мощность	От +1 дБм до +10 дБм
СПМ фазового шума на 10 КГц	От -112 дБ/Гц до -75 дБ/Гц
Возможные диапазоны значений управляющего напряжения	От -4 (0) (1) В до 4 В От 0.5 В до 4.5 В От 0 В до 5 В От 2 В до 6 В От 1 (2) (3) В до 8 В От 0 (0.5) (1) (2) В до 9 В От 0.3 (0.5) (1) (2) В до 10 В От 1 В до 11 В От 0 (0.5) (2) В до 12 В От 1 (2) В до 13 В От 0 В до 15 В От 1 В до 16 В От 0 (0.5) В до 18 В От 0.5 В до 18.5 В От 0 (0.5) В до 20 В
Особенности ГУН	Модели для замены моделей конкурентов в миниатюрном корпусе

Физические параметры исполнения серии UM.350.SQR приведены ниже (Рис. 6).

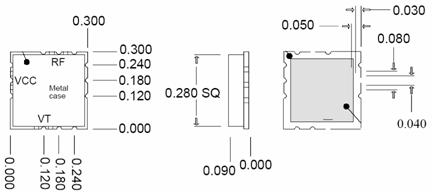

Рисунок 6. Физические параметры исполнения UM

Серия SML (SML.300.SQR)

Серия SML охватывает популярный частотный диапазон от 50 МГц до 3400 МГц. Вся линейка имеет буквенное окончание SML, соответствующее данному варианту исполнения. Серия очень схожа по назначению с серией UML, основной отличительной особенностью является миниатюрный размер корпуса и наличием параметрические группы MF, обеспечивающей моделям из группы отличные показатели по уровню шума. Основные характеристики серии приведены ниже (Табл. 7).

Таблица 7. Основные характеристики серии SML

Обозначение серии (исполнение)	SML
Параметрические группы	LN, LV, SP, MV, MF
Диапазон частот	От 50 МГц до 3400 МГц
Напряжение питания и энергопотребление	Напряжения: 3.3 В; 4.5 В; 5 В; 8 В; 8.4 В; 10 В; 11 В; 12 В; 15 В Ток: от 10 мА до 23 мА
Выходная мощность	От 0 дБм до +12 дБм
СПМ фазового шума на 10 КГц	От -107 дБ/Гц до -80 дБ/Гц
Возможные диапазоны значений управляющего напряжения	От 0.5 В до 2.7 В От 0.2 (0.3) В до 3.3 В От 1 В до 4 В От 0.5 В до 4.2 В От 0.5 В до 4.5 В От 0 В до 5 В От 1 В до 6 В От 0.5 (1) (2) В до 8 В От 1 (3) В до 9 В От 2 В до 12 В От 0.5 В до 15 В От 0.5 В до 18 В От 0.5 В до 18.5 В От 0 (0.5) В до 20 В
Особенности ГУН	Малошумные, модели для замены моделей конкурентов

Физические параметры исполнения серии SML.300.SQR приведены ниже (Рис. 7).

Рисунок 7. Физические параметры исполнения SML

Серия MMS (MMS.250.SQR)

Данная серия покрывает диапазон частот от 38 МГц до 4600 МГц. Вся линейка имеет буквенное окончание MMS, соответствующее данному варианту исполнения. Серия практически аналогична рассмотренной выше серии SML, за исключением меньшего размера корпуса. Основные характеристики серии приведены ниже (Табл. 8).

Таблица 8. Основные характеристики серии MMS

Обозначение серии (исполнение)	MMS
Параметрические группы	LN, LV, SP, MV, MF
Диапазон частот	От 38 МГц до 4600 МГц
Напряжение питания и энергопотребление	Напряжения: 3 В; 4.5 В; 5 В; 8 В; 8.4 В; 10 В; 11 В; 12 В; 14 В; 15 В Ток: от 10 мА до 25 мА
Выходная мощность	От 0 дБм до +12 дБм
СПМ фазового шума на 10 КГц	От -110 дБ/Гц до -79 дБ/Гц
Возможные диапазоны значений управляющего напряжения	От 0.3 В до 2.7 В От 1 В до 3.75 В От 0 (1) В до 4 В От 0.5 В до 4.2 В От 0.5 В до 4.5 В От 0 В до 5 В От 1 (2) В до 6 В От 1 (2) В до 8 В От 0 (1) В до 9 В От 0,5 (1) (2) В до 10 В От 1 В до 11 В От 0 (2) В до 12 В От 1 (2) В до 13 В От 1 В до 14 В От 0.5 В до 15 В От 0.5 В до 16 В От 0.5 В до 18 В От 0.5 В до 18.5 В От 0 (0.5) В до 20 В
Особенности ГУН	Микроминиатюрные, модели для замены моделей конкурентов

Физические параметры исполнения серии MMS.250.SQR приведены ниже (Рис. 8).

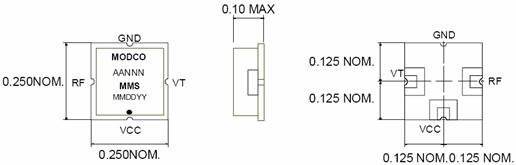

Рисунок 8. Физические параметры исполнения MMS

Серия PDS (PDS.200.SQR)

Серия PDS может применяться в диапазоне частот от 300 МГц до 2900 МГц. Вся линейка имеет буквенное окончание PDS, соответствующее данному варианту исполнения. В данной серии присутствуют самые популярные в отрасли телекоммуникаций модели ГУН, выполненные в микроминиатюрном корпусе. Все модели предназначены для замены моделей конкурентов. Основные характеристики серии приведены ниже (Табл. 9).

Таблица 9. Основные характеристики серии PDS

Обозначение серии (исполнение)	PDS
Параметрические группы	LV, SP, MV
Диапазон частот	От 300 МГц до 2900 МГц
Напряжение питания и энергопотребление	Напряжения: 3 В; 4,5 В; 8.4 В; 11 В; 12 В; 15 В Ток: от 7 мА до 23 мА
Выходная мощность	От 0 дБм до +10 дБм
СПМ фазового шума на 10 КГц	От -98 дБ/Гц до -81 дБ/Гц
Возможные диапазоны значений управляющего напряжения	От 0.5 В до 4.2 В От 0.5 (1) В до 4 В От 0.5 В до 4.5 В От 0 В до 5 В От 1 (2) В до 8 В От 0 (1) (2) В до 10 В От 2 В до 12 В
Особенности ГУН	Микроминиатюрные, с низким потреблением энергии

Физические параметры исполнения серии PDS.200.SQR приведены ниже (Рис. 9).

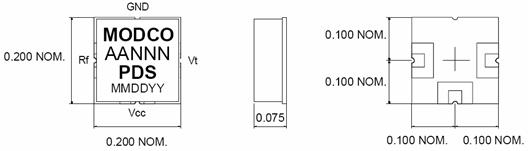

Рисунок 9. Физические параметры исполнения PDS

Серия VS (VS.175.SQR)

Частотный диапазон этой сверхминиатюрной серии составляет от 125 МГц до 11000 МГц. Вся линейка имеет буквенное окончание VS, соответствующее данному варианту исполнения. Самая интересная серия, выпускаемая компанией. Данная серия содержит всего одну параметрическую группу - FL, обозначающую модели, имеющий самый маленький в мире размер (0,175х0,175 дюйма) и работающие на частоте до 11 ГГц. Данные модели в основном используются в самых современных разработках гражданской и военной техники. Основные характеристики серии приведены ниже (Табл. 10).

Таблица 10. Основные характеристики серии VS

Обозначение серии (исполнение)	VS
Параметрические группы	FL
Диапазон частот	От 125 МГц до 11000 МГц
Напряжение питания и энергопотребление	Напряжения: 2,7 В; 3 В; 3.3 В; 5 В; 10 В; 11 В; 12 В Ток: от 9 мА до 25 мА
Выходная мощность	От 0 дБм до +10 дБм
СПМ фазового шума на 10 КГц	От -105 дБ/Гц до -70 дБ/Гц
Возможные диапазоны значений управляющего напряжения	От 0.5 В до 3 В От 0.3 В до 3 В От 0.5 В до 4.5 В От 0 В до 5 В От 0 (1) В до 10 В От 0.5 (1) В до 11 В От 0.5 В до 11.5 В От 0.5 В до 18 В От 0 В до 20 В От 0 В до 22 В
Особенности ГУН	Микроминиатюрные, для широкого диапазона частот, с низким потреблением энергии

Физические параметры исполнения серии PDS.200.SQR приведены ниже (Рис. 9).

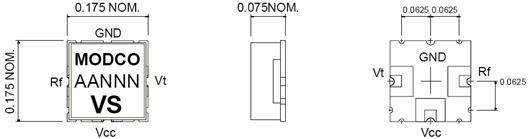

Рисунок 10. Физические параметры исполнения VS

Заключение

Наивысшая рабочая частота предлагаемых компанией Modco Inc серийных изделий составляет 11 ГГц (наименьшая - 10.5 МГц). Заказные микросхемы могут выпускаться и на более высокие частоты. Компания постоянно разрабатывает и выпускает на рынок новые, более совершенные варианты изделий.

Привлечь внимание российских разработчиков к продукции Modco может выпуск и свинецсодержащих изделий, которые так широко используются в РФ. Следует отметить, что лишь некоторые серийные изделия превышают частоту 10 ГГц, а значит, не могут поставляться в РФ свободно, не требуя разрешения Госдепартамента США. Кроме того, часть моделей, которые используют военные ведомства США, сама компания не поставляет за пределы территории страны.

Тем не менее, большинство же продукции компании доступно для международного рынка. Учитывая разнообразие производимых ГУН, а также их технические характеристики, можно рекомендовать использование продукции компании Modco Inc в перспективных разработках, требующих обеспечения высокой надежности и производительности радиоаппаратуры.

---

---
