Новые 32-х разрядные микроконтроллеры Microchip. Особенности архитектуры. Средства разработкиВ ноябре 2007 года компания Microchip анонсировала выпуск первых в своей истории 32-разрядных микроконтроллеров PIC32. Выход лидера в производстве 8- и 16-битных микроконтроллеров на 32-разрядный рынок вполне объясним: рынок 32-битных контроллеров имеет постоянный и значительный рост, что в свою очередь связано с возрастающими требованиями к встраиваемым системам. Несмотря на то, что все предыдущие семейства контроллеров были разработаны специалистами Microchip, было решено лицензировать 32-разрядное ядро у компании MIPS Technologies Inc., одного из лидеров в разработке программных ядер. Архитектуры MIPS используют такие компании как AMD, Broadcom, Infeneon, Realtek, Sharp, Sony, NXP, Toshiba. Тем не менее, PIC32 это первый однокристальный процессор с архитектурой MIPS имеющий интегрированную Flash память и полный набор микроконтроллерной периферии. Архитектура MIPS32 выбрана не случайно.
При выборе новой платформы рассматривались различные варианты, а критерии выбора были следующими:
По большинству параметров тендер выиграла компания MIPS с архитектурой MIPS32 M4K™. На сегодняшний день семейство PIC32 представлено 17 контроллерами с объемом Flash памяти от 32 до 512 кБ, объемом SRAM от 8 до 32 кБ в 64- и 100-выводных корпусах (табл. 1) Таблица 1. Семейство микроконтроллеров PIC32

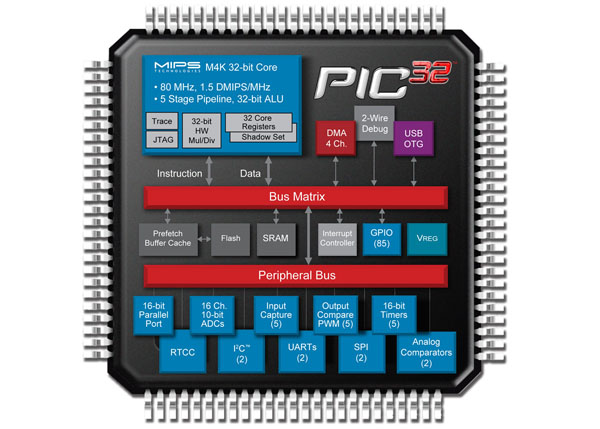

Архитектура Семейство PIC32MX основано на синтезируемом ядре MIPS32 M4K™, которое позиционируется разработчиком ядра для использования в микроконтроллерах с низким потреблением энергии.
Основные особенности ядра MIPS32 M4K™ синтезированного для применения в PIC32MX:
Архитектура MIPS32® это архитектура типа "чтение-модификация-запись", то есть АЛУ ядра может обрабатывать только данные, находящиеся в регистрах общего назначения, а для загрузки и выгрузки данных предназначены специальные инструкции. В качестве регистров используется регистровый банк из 32 регистров, некоторые из которых выполняют специальные функции: (ra) - адрес возврата из подпрограммы, (sp) - указатель стека, (fp) - указатель фрейма стека, (gp) - указатель на область данных. Один из регистров (zero) всегда равен нулю. Большое количество регистров позволяет эффективно выполнять вычисления, сохраняя промежуточные результаты не в стеке, а регистровом файле. Кроме того, семейство PIC32MX имеет дополнительный набор регистров, который может использоваться в обработчике прерывания для минимизации времени входа. MIPS32® имеет пятиступенчатый конвейер со следующими стадиями: (I) - выборка инструкции, (E) - выполнение операции, (M) - выборка данных, (A) - выравнивание и (W) - сохранение результата. В ядро, синтезируемое для PIC32MX, была включена опция Register Bypassing - механизм, который позволяет значительно сократить время простоя конвейера при использовании в качестве аргумента следующей инструкции результата предыдущей. Несмотря на то, что память данных и память программ расположены в едином адресном пространстве, семейство PIC32MX имеет две раздельные шины: (I-side) - для выборки инструкций и (D-side) - для выборки данных с помощью инструкций загрузки/сохранения. Шины подключены к ядру через управляемую шинную матрицу, осуществляющую контроль доступа и генерацию исключений при ошибке доступа. Управление ядром осуществляется с помощью механизма сопроцессора - доступ к управляющим регистрам может быть получен только с помощью специальных инструкций. В набор управляющих регистров входит таймер ядра, инкрементируемый при каждом такте. АЛУ и набор инструкций Семейство PIC32MX имеет два набора инструкций: 32-битные инструкции MIPS32® release 2 и 16-битный набор MIPS16e™, позволяющий снизить объем кода, и, соответственно, использовать микроконтроллеры с меньшим объемом Flash памяти. Благодаря пятиступенчатому конвейеру все инструкции выполняются за 1 командный такт, в том числе и инструкции 16-битного набора - они декодируются на стадии конвейера (I) - выборка инструкции. Исключение составляют инструкции переходов (требуют одного такта ожидания для выборки инструкции по адресу перехода), умножения (максимум два такта) и деления (максимум 35 тактов). Если приложение выполняется из Flash памяти без использования кэша, то командный такт будет равен времени доступа (максимальная частота доступа к Flash памяти у PIC32MX составляет 40 МГц). Если используется кэш программ, то командный такт будет в большинстве случаев равен такту генератора, т.е. максимальная частота выполнения инструкций будет составлять 80 МГц. Пятиступенчатый конвейер накладывает некоторые ограничения на последовательность инструкций, однако механизм пропуска результата по конвейеру (Register Bypassing) в большинстве случаев позволяет избежать циклов ожидания, в том числе и при использовании данных сразу после загрузки регистра. Большинство операций АЛУ и, соответственно, инструкции основного набора - трехоперандные. Источниками данных являются значения регистров, приемником результата так же является регистр ядра. Инструкции дополнительного набора MIPS16e™ - как трехоперандные, так и двухоперандные. Косвенная адресация доступна только для инструкций загрузки/сохранения данных, что является особенностью всех "load-modify-store" архитектур. Непосредственная адресация (операции с константой в коде инструкции) доступны практически для всех вычислительных инструкций, при этом размер константы составляет 16 бит для набора инструкций MIPS32® release 2. Особенностью АЛУ ядер MIPS32® является отсутствие статусного регистра, в котором находятся флаги результатов операций (отрицательный результат, нулевой результат и т.п.) Флаги условных инструкций (сравнения и т.п.) сохраняются в указанном регистре, а инструкции условного перехода могут использовать любой регистр в качестве условия. Набор инструкций MIPS32® release 2 включает в себя следующие операции:
Набор инструкций MIPS16e™ включает в себя следующие операции:
При синтезе ядра M4K™ для PIC32MX умножитель и делитель, входящие в состав ядра, были синтезированы с опцией "оптимизация по скорости выполнения", несмотря на то, что это привело к увеличению площади кристалла. Умножитель 32 x 16 позволяет получить результат умножения 32 x 16 за один такт, а результат умножения 32 x 32 за два такта. Результат умножения может сохраняться как в регистре (младшее слово 64-битного результата), так и в специальной регистровой паре HI/LO (два слова 64-битного результата). Наличие инструкций умножения со сложением позволяет использовать эту регистровую пару как аккумулятор операций ЦОС. Делитель PIC32MX имеет механизм предварительного определения разрядности делителя, что сокращает время выполнения операции до 7 тактов при выполнении операции деления 32 / 8. Максимальное время выполнения операции деления составляет 35 тактов (в случае если разрядность делителя равна 32 битам). Память Семейство PIC32MX имеет 32-битную шину адреса, что позволяет адресовать область памяти объемом до 4 ГБ. Флэш-память, SRAM, регистры управления периферией, конфигурационные регистры расположены в одном адресном пространстве, области имеют уникальные базовые адреса. Первые микроконтроллеры семейства PIC32MX имеют до 512 кБ Flash памяти и до 32 кБ SRAM. Флэш-память может программироваться в ходе выполнения программы, а часть Flash памяти (12 кБ) выделена в особый блок, называемый Internal Boot Flash, в котором может размещаться загрузчик приложения. Этот блок может отдельно от остальной памяти защищаться от записи конфигурационным словом. Приложение может выполняться как из внутренней Flash памяти, так и из внутреннего ОЗУ, которое можно динамически разделить на области программ и данных. Поддерживается только little-endian расположение байт в слове (младший байт имеет меньший адрес). В PIC32MX используются два метода адресации - физический и виртуальный. Физический метод адресации используют DMA и контроллер Flash памяти. Виртуальную адресацию использует ядро для выборки инструкций и данных. Виртуальную адресацию обеспечивает конфигурируемый механизм фиксированного перевода адресов (FMT), который преобразует виртуальные адреса в физические, необходимые для выборки из Flash памяти и SRAM. Виртуальная область памяти делится на две равных области по 2 ГБ. Область с младшими адресами называется областью пользователя (User Segment, KUSEG) а область со старшими адресами - областью ядра (Kernel Segments). Микроконтроллер может работать в двух режимах - пользовательском и режиме ядра (привилегированном режиме). В пользовательском режиме доступна только область пользователя, в привилегированном - как область пользователя, так и область ядра. Так как все регистры управления периферийными модулями отображены на область ядра, доступ к периферии возможен только в привилегированном режиме работы. Область памяти ядра в свою очередь делится на четыре области, называемые KSEG0, KSEG1, KSEG2 и KSEG3. В микроконтроллерах семейства PIC32MX физически реализованные ресурсы отображаются только на первые две области. Причем базовый адрес областей KSEG0 и KSEG1 отображается на физический адрес 0x00000000. Такая реализация позволяет быстро переключаться между режимами работы кэша Flash памяти. Как Flash память, так и ОЗУ может быть разделено между сегментами KUSEG, KSEG0 и KSEG1, дискрет составляет 2 кБ. Кроме того, возможно выделения части ОЗУ для всех сегментов в качестве программной памяти. Для обеспечения целостности данных и ограничения доступа предназначен модуль шинной матрицы. Он может быть сконфигурирован в различные режимы арбитража, которые отличаются приоритетами потребителей данных (ядро, DMA и т. п.) При конфликте доступа шинная матрица генерирует исключение. Модуль предвыборки Семейство PIC32MX имеет Flash память с шиной 128 бит, которая позволяет за одно обращение выбирать четыре 32-битных инструкции. Однако даже при наличии 128-битного буфера выполнение инструкций с тактовой частотой ядра не представляется возможным, так как реальное приложение содержит больше количество ветвлений, повторяющихся инструкций и выборки данных из Flash памяти. Поэтому в архитектуру PIC32MX был введен конфигурируемый кэш предвыборки, состоящий из 16 128-битных строк. 4 строки могут использоваться в качестве кэша данных, что полезно при обработке больших константных массивов. Использование кэша предвыборки позволяет выполнять линейный код с максимальной частотой тактирования. Этому способствуют две линии кэша с адресной маской, которые могут содержать повторяющиеся инструкции, а так же механизм предикативной выборки инструкций. Контроллер прерываний В ядре MIPS32 MK4™ предусмотрено три режима работы прерываний - совместимый с MIPS32 release 1, векторный режим и режим обслуживания внешнего контроллера прерываний. В семействе PIC32MX реализован внешний векторный контроллер прерываний, однако при сборке ядра оставлен и оригинальный одновекторный режим. Внешний контроллер прерываний PIC32MX обладает следующими особенностями:
Контроллер прерываний PIC32MX аналогичен контроллеру прерываний 16-битных семейств PIC24/dsPIC за исключением того, что векторов прерываний меньше чем источников. Поэтому часть источников прерываний используют один вектор. Как правило, это прерывания одного периферийного модуля, например, прерывание по приему UART и прерывание по передаче UART. Приоритеты назначаются пользователем не источнику прерывания, а вектору. Контроллер прерываний PIC32MX отслеживает все источники на каждом такте генератора. Если один из источников прерываний активен и его приоритет больше чем текущий приоритет ядра, устанавливается флаг прерывания (который можно установить и программно) и запрос на прерывание. Между ступенями (E) и (M) конвейера проверяется запрос на прерывание и, если он установлен, ядро прекращает выполнение программы и переходит на соответствующий вектор прерывания. Вектора с приоритетами 7 могут использовать дополнительный набор регистров ядра, что позволяет снизить время входа в функцию обработки прерывания, так как в этом случае контекст сохранять не требуется. Положение векторов в адресном пространстве может быть изменено программно, так же как и дистанция между векторами. Интересной особенностью является таймер отложенных прерываний. Для использования этого таймера необходимо установить его период (32-битный регистр) и приоритет прерывания таймера. Все источники с приоритетом ниже или равным приоритету таймера не установят запрос на прерывание, а запустят таймер, в который перед этим будет загружено значение из регистра периода. Таймер будет декрементироваться каждый такт. Как только значение таймера будет равно нулю, установится флаг источника прерывания, запустившего таймер. Системные модули Как и 16-битные контроллеры Microchip, семейство PIC32MX обладает набором системных модулей, необходимых для построения надежной и самодостаточной однокристальной системы. Модуль сброса Модуль сброса PIC32MX полностью аналогичен модулю сброса 16-битных микроконтроллеров PIC24/dsPIC. Единственное отличие - отсутствие сброса при выборке инструкции с неизвестным кодом (это обрабатывается логикой исключений ядра), и сброса при конфликте исключений. Микроконтроллеры PIC32MX имеют следующие источники сброса:
Сторожевой таймер Сторожевой таймер в микроконтроллерах семейства PIC32MX тактируется от внутреннего низкочастотного RC генератора. Физически сторожевой таймер представляет собой 25-битный счетчик и регистр сравнения. Переполнение сторожевого таймера вызывает сброс контроллера или вывод ядра и периферии из режимов энергосбережения. Период сторожевого таймера может находиться в диапазоне от 1 мс до 1048 сек. Сторожевой таймер может включаться и отключаться программно. Программное отключение таймера может быть запрещено в слове конфигурации. Сброс сторожевого таймера в отличие от предыдущих семейств контроллеров Microchip осуществляется путем установки бита в регистре конфигурации таймера. Система тактирования и энергосберегающие режимы Микроконтроллеры семейства PIC32MX имеют развитую систему тактирования. Ядро и периферийные модули могут тактироваться от четырех различных источников:
Внутренний PLL предназначен для получения максимальной таковой частоты при использовании источников тактирования с частотой меньшей 80 МГц. Модуль PLL так же имеет выходной делитель, что позволяет получить широкую сетку частот от одного внешнего источника. Как и в большинстве микроконтроллеров Microchip, существует возможность переключать источники тактирования в ходе выполнения программы и подстраивать внутренний высокочастотный генератор в диапазоне ±12%. В систему тактирования PIC32MX входит монитор наличия тактовой частоты, который генерирует прерывание и переключает источник тактирования на дополнительный (внутренний RC генератор) при отказе основного. Этот же модуль обеспечивает вывод микроконтроллера из режима SLEEP с дополнительным источником с последующим переключением на основной. Это позволяет быстро начать выполнение приложения, не дожидаясь стабилизации частоты кварцевого генератора. Дополнительный кварцевый генератор 32768 Гц может быть включен и отключен программно. Он может использоваться для тактирования ядра, одного из таймеров и модуля часов реального времени. Для снижения потребления энергии можно уменьшить тактовую частоту периферийных модулей с помощью делителя частоты ядра с коэффициентами деления 2, 4 и 8. Микроконтроллеры семейства PIC32MX имеют два основных режима энергосбережения IDLE и SLEEP. В режиме IDLE ядро останавливает выполнение программы, однако основной тактовый генератор и периферийные модули продолжают работу. При входе в режим SLEEP, основной тактовый генератор отключается. Вывод микроконтроллера из энергосберегающих режимов возможен при сбросе, прерывании или переполнении сторожевого таймера. Для входа в энергосберегающий режим используется инструкция WAIT. Использование энергосберегающих режимов совместно с гибким управлением тактированием, позволит значительно уменьшить потребление энергии устройством. Периферийные модули 32-битное семейство PIC32MX имеет обширный набор периферийных модулей:
Большинство периферийных модулей аналогично по функциональности соответствующим модулям семейства PIC24FJ, что должно упростить переход на 32-битные PIC32MX. Компания Microchip предоставляет библиотеку обслуживания периферии Peripheral Library PIC32MX, API которой совместим с аналогичным пакетом для PIC24FJ. Следует отметить основную особенность управления периферийными модулями. Все периферийные регистры PIC32MX имеют по три дополнительных слова для атомарной манипуляции с битами: xSET, xCLR и xINV. Установка битов в слове xSET устанавливает соответствующие биты в периферийном регистре. Установка битов в слове xCLR сбрасывает соответствующие биты в периферийном регистре. Слово xTGL предназначено для инвертирования битов в регистре. Например, сброс младшего бита в регистре TRISA будет выглядеть следующим образом: TRISACLR = (1 << 0); В этом случае нет необходимости считывать значение TRISA в регистр, обнулять бит и сохранять итоговое значение: TRISA &= ~(1 << 0); Такой механизм позволяет значительно сократить количество инструкций на обслуживание периферии, увеличить скорость работы и обеспечить атомарность операций. Кроме того, большинство периферийных регистров используют только младшую часть слова, что позволяет компилятору использовать эффективные арифметические и логические инструкции с константными операндами. Как уже отмечено, большинство периферийных модулей в PIC32MX перенесено из 16-битного семейства PIC24F, поэтому далее будут рассмотрен уникальный для PIC32MX контроллер DMA. Контроллер прямого доступа к памяти (DMA) Контроллер DMA предназначен для передачи данных между блоками памяти и периферийными модулями без участия ядра контроллера. Семейство PIC32MX имеет до 4 идентичных каналов DMA, которые могут использоваться как для передачи данных между периферией и памятью, так и для переноса данных между блоками памяти. Контроллер DMA позволяет обеспечивать транзакции на уровне слов, и байтов. В последнем случае выравнивания по слову данных не требуется. Арбитраж доступа осуществляется на основании фиксированных приоритетов каналов. Два каналы могут быть объединены в цепочку - после окончания передачи ведущего канала автоматически запускается ведомый канал. Каналы могут работать в двух адресных режимах: нормальном и расширенном. В нормальном режиме объем передаваемых данных ограничен 256 байтами, но допустима транзакция по невыровненному адресу и передача типа "память-периферия". В расширенном режиме адресации объем передаваемых данных не должен превышать 64 кБ. Контроллер DMA имеет в своем составе модуль вычисления циклического избыточного кода (CRC), который может быть подключен к любому каналу. Модуль позволяет вычислять CRC любой разрядности с произвольным полиномом. Отладочные средства для контроллеров PIC32 Компания Microchip Technology Inc. предлагает полный набор отладочных средств для 16-и разрядных контроллеров PIC32, включая среду разработки MPLAB IDE, Си-компилятор, средства внутрисхемной отладки и отладочные платы. Среда разработки Microchip MPLAB IDE является универсальной для всех микроконтроллеров Microchip от простейших 6-и выводных 8-и разрядных PIC10F до 32-х разрядных контроллеров PIC32. Единая среда разработки для всей продукции Microchip позволяет разработчикам легко перейти на использование новых микроконтроллеров. Так же Microchip предлагает высокоэффективный компилятор Си для своих 32-х разрядных контроллеров. Компилятор периодически обновляется для обеспечения поддержки новых контроллеров, увеличения эффективности и добавления новых функций. Текущая версия компилятора MPLAB C32 версии 1.03 получила обновленные оптимизированные математические библиотеки с увеличенной скоростью более чем в пять раз. Для начального ознакомления и для учебных целей Microchip предлагает бесплатную студенческую версию компилятора C32. Данная версия работает без ограничений в течение 60 дней, после чего отключаются уровни оптимизации кода по быстродействию -O2 и -О3 и оптимизация по объему кода -Os. Так же по истечению ознакомительного срока перестает работать генератор кода MIPS16 (поддержка набора 16-битных инструкций). Совместно с компилятором С32 поставляется библиотека со стандартными ANSI-89 функциями, включая математические функции. Аппаратные средства отладки Для внутрисхемной отладки кода контроллеров PIC32 подходят те же самые отладчики ICD-2 и REAL ICE, что и для остальных семейств микроконтроллеров Microchip. Сравнительные характеристики и особенности отладчиков приведены в Табл.2. PIC32MX - первое семейство в линейке Microchip, которое имеет не только проприетарный интерфейс внутрисхемной отладки. Ядро MIPS32 M4K™ включает в свой состав модуль внутрисхемной отладки EJTAG и модуль трассировки исполняемого кода и данных. Таким образом, сторонние разработчики отладочных средств могут интегрировать в свои продукты поддержку программирования и отладки PIC32MX с помощью JTAG. Тем не менее, PIC32MX включает в себя модуль теневой отладки, который на сегодняшний день поддерживают внутрисхемный отладчик ICD2 и внутрисхемный эмулятор REAL ICE, причем последний позволяет выполнять трассировку кода и данных. Семейство PIC32MX имеет 4 аппаратных точки останова по коду и 2 точки останова по данным. Таблица 2. Отладочные средства для программирования и отладки PIC32

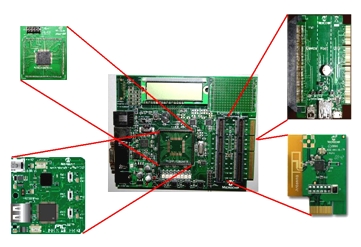

Для начала освоения контроллеров PIC32 Microchip предлагает две простые и дешевые демонстрационные платы PIC32 Starter Kit и PIC32 USB Board. Обе платы содержат контроллер PIC32MX (PIC32MX 360F512 или PIC32MX460F512) и интегрированный USB-JTAG внутрисхемный отладчик с возможностью установки точек останова. Таким образом разработчик, решивший попробовать PIC32 и не имеющий внутрисхемного отладчика, может начать освоение контроллера без дополнительных средств разработки. Демонстрационная плата PIC32 USB Board отличается тем, что содержит контроллер семейства PIC32MX с поддержкой USB OTG. Данная плата имеет разъемы USB-A (плата может являться хостом и позволяет подключать, например, внешние USB накопители) и USB-microAB для подключения USB устройств Host, Device и OTG. Для тех, кому стартового комплекта становится мало, Microchip предлагает плату расширения портов ввода-вывода - PIC32 I/O Expansion Board. Плата PIC32 Starter Kit или PIC32 USB Board является по сути процессорной платой для платы расширения PIC32 I/O Expansion Board, к которой, в свою очередь, можно подключать целый ряд специализированных интерфейсных плат. Интерфейсные платы расширения универсальны и так же подходят для совместной работы с отладочной платой Explorer 16. Для того чтобы работать с отладочной платой Explorer 16 и контроллерами PIC32MX, нужно в Explorer 16 установить процессорный модуль с соответствующим контроллером PIC32 или использовать плату переходник (AC320002) для подключения PIC32 Starter Board к плате Explorer 16.
Таблица 3. Возможные варианты подключения отладочных плат
Компания Microchip поддерживает платформу PIC32MX не только отладочными платами, но и готовыми библиотеками. Под каждую интерфейсную плату есть соответствующие библиотеки и примеры программ. Библиотеки и примеры программ В настоящий момент контроллеры PIC32 поддерживаются следующими специализированными библиотеками (см. Табл.4). Таблица 4. Библиотеки Microchip для контроллеров PIC32
Средства отладки и разработки сторонних компаний Помимо библиотек, предоставляемых компанией Microchip Technology Inc., доступно большое количество библиотек и операционных систем реального времени от сторонних фирм:
Сторонние фирмы предлагают также и средства разработки и отладки, поддерживающие 32-х битные контроллеры Microchip. Компания Ashling Microsystems предлагает отладчик кода PathFinder, среду разработки AsIDE и аппаратный эмулятор EJTAG с поддержкой микроконтроллеров PIC32. В качестве компилятора может использоваться либо MPLAB C32, либо компилятор C/C++ от компании MIPS (MIPS SDE). Полный набор отладки компании Ashling включает:
Компания Green Hills Software, лидер в области разработки программных отладочных средств, предлагает интегрированную среду разработки MULTI IDE, включающую в себя менеджер проектов, текстовый редактор, пофайлер DoubleCheck™. Так же компания Green Hills Software предлагает EJTAG эмулятор Green Hills Probe и компилятор Си Green Hills MIPS Compiler. Компания HI-TECH Software, хорошо известная по Си компиляторам для 8-и и 16-битных PIC-микроконтроллеров Microchip, так же объявила о выпуске Си компилятора для PIC32 - "HI-TECH C PRO for the PIC32". Это первый OCG (Omniscient Code Generation) Си компилятор HI-TECH для 32-битных микроконтроллеров. OCG позволяет компилятору определять какие конкретно регистры надо сохранить до того как входить в прерывание. Таким образом, вместо того, чтобы сохранять фиксированное количество регистров каждый раз, будут сохраняться только те, которые необходимо, тем самым исключаются лишние циклы, уплотняется код и увеличивается быстродействие, снижается потребляемый ток, и т.д. Особенности HI-TECH Си компилятора для PIC32:
Как уже отмечалось, новое семейство высокопроизводительных 32-х разрядных микроконтроллеров PIC32 имеет совместимые с 16-и разрядными контроллерами PIC24 и dsPIC33 периферийные модули и программные библиотеки с одинаковым API, PIC32MX имеют те же самые корпуса и расположение выводов, что и контроллеры PIC24 и dsPIC33. Все микроконтроллеры Microchip поддерживаются единой средой разработки MPLAB IDE, и для отладки PIC32 используются те же самые отладочные средства, что и для других микроконтроллеров Microchip. Поэтому, если разработчику устройства с 16-и разрядным микроконтроллером Microchip необходимо добавить большей производительности или больше памяти в свой проект, то все что требуется, это заменить микроконтроллер, все остальное окружение и средства разработки остаются теми же самыми. Только Microchip Technology Inc. предоставляет более чем 500 типов микроконтроллеров от простых 8-и разрядных, высокопроизводительных 16-и разрядных микроконтроллеров и контроллеров цифровой обработки сигналов и 32-х разрядных PIC32, поддерживаемых единой бесплатной средой разработки и универсальными внутрисхемными отладчиками. Илья Афанасьев, Статья была напечатана в журнале КиТ №9 за 2008 год  Главная - Микросхемы - DOC - ЖКИ - Источники питания - Электромеханика - Интерфейсы - Программы - Применения - Статьи |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
