Цветовая температура и насыщенность цвета

Цветовая температура

Понятие цветовой температуры используется для определения температуры источника света по его цвету. Она измеряется в градусах Кельвина (К). Чем выше цветовая температура, тем холоднее световой эффект. Свет бывает тёплым и холодным в зависимости от цвета. Цветовая температура светодиодов FKK различается в диапазоне от оранжевого цвета ламп накаливания (2300 K) до очень холодного белого цвета голубого неба (7100 K).

Хотя белый свет представляет собой смесь цветов, оттенки белого различаются и зависят от составляющих его цветов. Так, белый цвет с большей пропорцией красного выглядит теплее, а с большей пропорцией синего - холоднее. Для классификации различных типов белого света используется понятие цветовой температуры. Цвет света сравнивается с теоретическим чёрным или идеальным излучателем, нагретым до температуры между 2000 К и 10000 К, что лежит в диапазоне спектра излучения видимого света, схожего с исследуемым цветом. Однако, безотносительно к температуре чёрного излучателя, красный цвет считается тёплым, а синий холодным, и на графике чёрного излучателя (или линии цветности Планка), синий имеет более высокую температуру, чем красный.

Чтобы дать выбор производителям осветительных устройств, FKK делит цвета на 11 классов:

Цветовое пространство и отбор

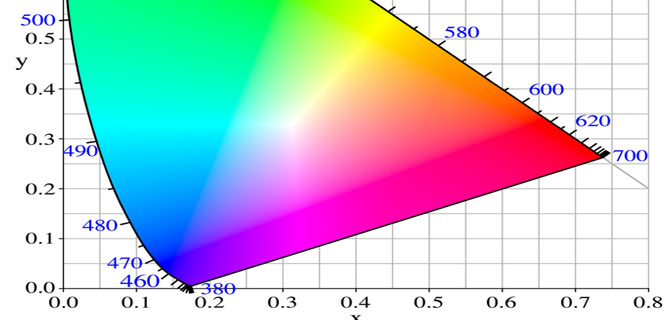

Цвета светодиодов могут быть представлены в цветовом пространстве, обычно на диаграмме цветности CIE (1931) x, y. Каждый оттенок определяется точкой (х, у) на двухмерном графике хроматичности или тональности в спектре видимых цветов.

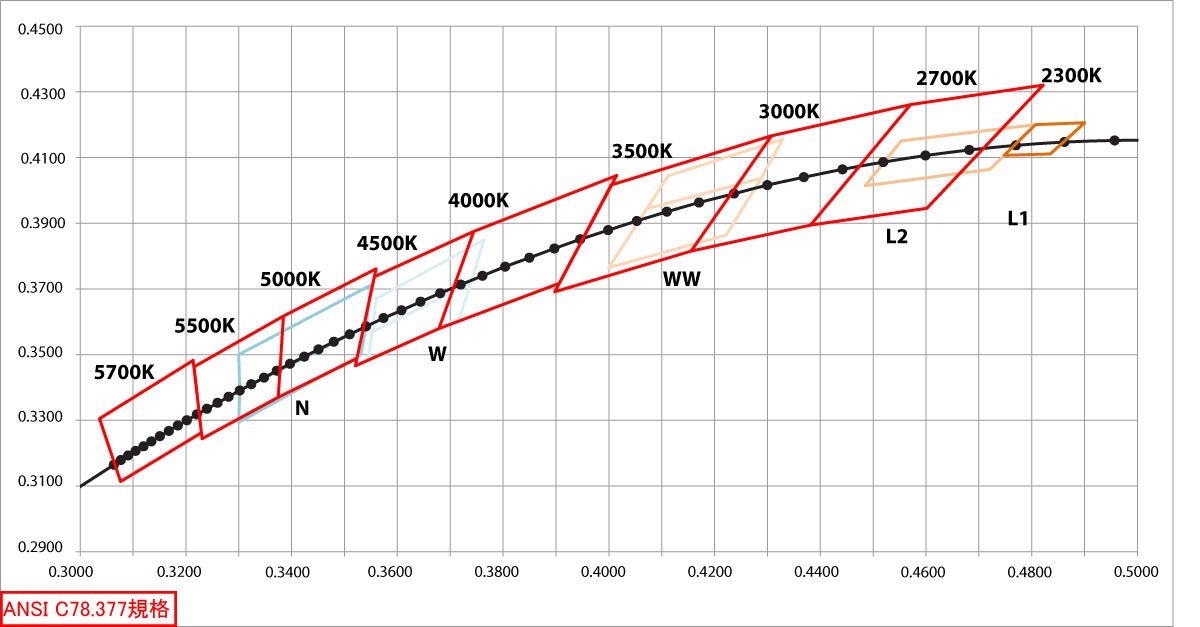

Диаграммы цветности CIE x, y являются основой для ранжирования графиков или их отбора (бининга). Эти кривые используют геометрическое пространство диаграммы цветности в соответствии с графиком чёрного излучателя для определения изменений в координатах хроматичности. Эти координаты используются для классификации по цветовой температуре светодиода в оттенках белого света и индекса цветопередачи (CRI), тесный контакт будет расположен вблизи графика чёрного излучателя (или линии цветности Планка).

Клиенты FKK могут использовать эти диаграммы для определения и заказа светодиодов нужной цветовой температуры и цветопередачи.

Пример индивидуального отбора

Насыщенность цвета

С течением времени хроматичность светодиодов, как и других источников света, ухудшается. Поэтому, при создании светодиодных источников света очень важно учитывать допустимость изменения цвета. Поэтому, для контроля изменения цвета с течением времени в продукции высокого качества и для измерения стандартного отклонения согласования цветов (SDCM), фирма FKK освоила методику управления воспроизведением цвета на базе порога цветоразличения (эллипсы Мак Адама).

Эллипсы Мак Адама

Эллипсы Мак Адама представляют собой систему измерения цвета. Она измеряет изменение и отличие цветов, различимое человеческим глазом в зависимости от расстояния в цветовом пространстве. Группы эллипсов начерчены вокруг заданного цвета. Чем ближе цвет светодиода к заданному цвету в центре эллипса, тем меньшее значение будет иметь его изменение и, таким образом, различие в цветах данной серии светодиодов будет менее заметно.

Вариация цветов измеряется стандартным отклонением согласования цветов (SDCM). Единица SDCM обозначает отсутствие различимой глазом разницы в цветах данной серии светодиодов. 2 или 3 единицы SDCM (или ступень Мак Адама) показывают едва ощутимую разницу цветов. Отклонение в 7 SDCM всё ещё допустимо.

FKK работает над снижением хроматических различий между светодиодами и над созданием продукции, превосходящей общие стандарты. Например матричные светодиоды FKK (Array LED) укладываются в эллипс 3 SDCM, а стандартные поверхностно монтируемые светодиодные компоненты (SMD LED) укладываются в 5 SDCM

Источник: http://www.fkk-corporation.ru

---

---
