Большие жидкокристаллические модули для информационных табло фирмы ROHM

Обзор новых ЖК монохромных и цветных графических модулей большого размера для сборки информационных табло.


Производимые ROHM графические модули предназначены для работы в проходящем свете и отличаются высокой контрастностью при угле обзора до 120 градусов. Благодаря наличию четырех разъемов со «сквозной» передачей управляющих и информационных сигналов, малому току потребления (не более 10 мА) и незначительному тепловыделению они легко объединяются в большие табло с минимальной длиной соединительных шлейфовых кабелей. У монохромных дисплеев возможно формирование как позитивного, так и негативного изображения. Имеется графический модуль с цветным изображением (8 цветов).

Геометрические размеры и формат поля отображения

Тип модуля Количество точек (строк x столбцов) Размер символа ШxВ (мм) Внешние размеры ШxВ (мм) Размер видимой области ШxВ (мм)
RCU1383U-A 24x24 88.2x81.4 95.7x114.2 91x89.1
RCM1277U-A 16x16 50.9x751.0 56.0x104.0 52.0x52.0
RCU1381U-A 24x24 91.1x181.38 95.4x114.2 91.7x89.1
RCU1872U-A* 16x80 259.0x51.0 262.9x104.0 258.9x53.6

* - в процессе разработки

Области применения

  • Информационные табло и системы в помещениях (на вокзалах, биржах и др.)
  • Построение устройств отображения, критичных к энергопотреблению и тепловыделению.

Поле индикации модулей разделено на верхнюю и нижнюю половины, которые управляются раздельно. Разъемы CN3 и CN4 относятся к вехней половине поля, а CN1 и CN2 - к нижней. Все сигналы на разъемах выполнены проходными для каскадирования. Исключение составляют сигналы DI (data input) и DO (data output), которые являются соответственно входами и выходами двух 72-разрядных сдвиговых регистров. Для каскадирования вывод DO предыдущего модуля соединяют с выводом DI последующего. Временные диаграммы управления индикацией приведена на рис.1, а его внутренняя схема модуля на рис. 2.

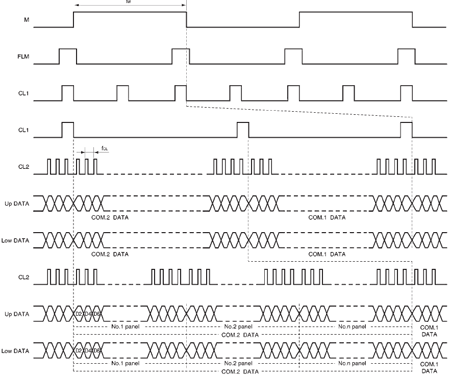

Временные диаграммы управления ЖК модулями
Рис. 1. Временные диаграммы управления ЖК модулями

Для управления модулями необходимо задать кодировки символов, т.е. определить совокупность одномерных массивов по числу символов, хранящихся в памяти микроконтроллера. Если отображать по два символа на одном модуле, то длина одного массива составит 36 байт. Для реализации набора символов кириллического и латинского алфавитов и цифр от 0 до 9 потребуется 2484 байта памяти. Максимальная тактовая частота fclсдвига вводимой информации 1 МГц, и при конструировании больших табло может быть снижена из-за влияния реактивности протяженных цепей тактового сигнала.

Структурная схема ЖК модулями на примере RCU1383U-A
Рис. 2. Структурная схема ЖК модулями на примере RCU1383U-A

Более подробную информацию можно получить на сайте производителя www.rohm.com.
