Забудем об RS-232! Добро пожаловать в мир технологий USB-связи от Philips Semiconductors

Введение

Ключевой проблемой при разработке электронных устройств, осуществляющих обмен данными с ПК, является разработка логического и физического уровней интерфейса связи. До недавнего времени для решения этой проблемы предпочтение отдавалось, имеющемуся в любом ПК интерфейсу -232. Ряд недостатков, связанных с использованием RS-232, постепенно накалял необходимость разработки нового коммуникационного стандарта. К основным недостаткам RS-232 можно отнести:

1. Ограниченная скорость передачи данных, которая не соответствует необходимому объему передаваемой информации в современной периферии ПК.
2. Несоответствие количества имеющихся в составе ПК СОМ-портов (как правило 2) реальным потребностям. В этой связи возникает существенное неудобство в эксплуатации ПК, связанная с необходимостью периодически "заглядывать в спину" ПК и выполнять переключения.
3. Нестандартизованность логического уровня. В этом плане каждый разработчик сталкивается с необходимостью написания собственного или приобретения коммерческого драйвера COM-порта, неизбежно увеличиваются сроки проектирования, а иногда не удается добиться устойчивости работы, приводящих в определенных ситуациях к "подвисанию" компьютера. Также это делает невозможным без прямых договоренностей с производителем операционной системы организовать функцию автоматического определения внешнего устройства (известной как plug-&-play), в полезности которой, думаю, никто не сомневается.
4. Ограниченная возможность в питании внешнего устройства через интерфейсные сигналы. В принципе "официально" такой возможности и не существует, т.к. среди линий RS-232 нет линии питания, но умельцы знают как, пожертвовав для этих целей одну или более  линий вывода, запитать свое детище. Конечно же область применения такого метода невысока, т.к. нагрузочная способность одной линии вывода составляет порядка 10 мА.

Перечень можно было бы продлить, но думаю и этого достаточно, чтобы себе сказать: "А стоит ли далее…?". Те, кому удалось через себя пропустить все нюансы RS-232 и выдать "на гора" качественный продукт конечно же возразят: "у нас и с RS-232 полный консенсус", но в глубине души уверен позавидуют новоявленным покорителям интерфейсных высот, которые не вникая в особенности достижения надежности, бесперебойности и пр.  анонсируют свои разработки с существенно превышающими интерфейсными характеристиками.

Говорят "чудес не бывает", но когда свой потенциал объединяет несколько профессиональных компаний, то их синергетика позволяет в действительности сделать "чудеса" повседневностью нашей жизни. Именно так случилось в 1994 году, когда группа  компаний, в т.ч. Compaq, Hewlett-Packard, Intel, Lucent, Microsoft, NEC и Philips, объявили о совместной разработке технических требований к новому "чуду" - интерфейсу USB. USB – аббревиатура от Universal Serial Bus, что означает универсальная последовательная шина. Первоначальное ее назначение касалось организации простого и универсального подключения между телефонами и компьютерами. Однако, по мере совершенствования спецификаций, USB-интерфейс становится основным интерфейсом для подключения любого периферийного оборудования  к ПК, а в современном виде USB дополнен возможностью организовать связь между двумя устройствами, минуя ПК.

Ключевыми факторами, способствующих популяризации интерфейса USB, являются следующие:

1. Последовательная передача означает малое число интерфейсных сигналов (4 провода).
2. Высокая скорость обмена данными: до 480 Мбит/с
3. Наличие линии питания среди интерфейсных сигналов (5В, 500 мА)
4. Поддержка функции автоматического определения внешнего устройства при подключении (plug-&-play).
5. Возможность подключения к шине при включенном питании (hot plug).
6. Расширяемость USB-порта. С помощью специального устройства – размножителя (hub) – имеется возможность подключения к одному USB-порту до 127 устройств.
7. Поддержка передачи аудио, видео, голосовой информации в реальном масштабе времени.
8. Наличие электронных компонентов, интегрирующих как физический, так и логический уровни.
9. Поддержка большинством популярных операционных систем.

Обзор архитектуры USB

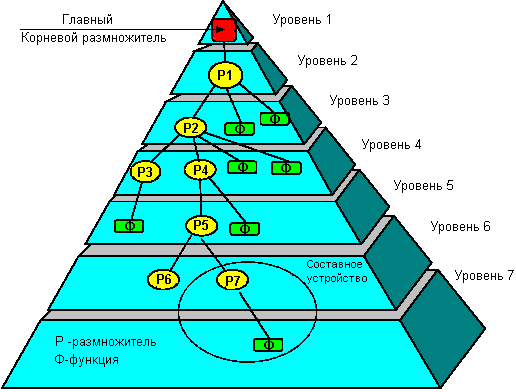

Архитектура шины USB выполнена аналогично локальной сети на витой паре, т.е. как многоуровневая звезда [1]. При этом, шина USB соединяет внешние USB-устройства с главным USB-портом (host). Топология многоуровневой звезды подразумевает, что центром каждого разветвления (звезды) является размножитель (hub). Каждая связь выполняет двухточечное соединение между главным USB-портом и размножителем/функцией или между размножителем и другим размножителем/функцией. На рисунке 1 представлена топология шины USB.

Рисунок 1 – Топология шины USB

Вследствие задержек в распространении сигналов в размножителях и кабелях максимальное количество разветвлений (звезд) ограничено 7, включая корневой уровень. Обратите внимание, что из 7 только на 5 уровнях могут быть установлены некорневые размножители, составляющих путь связи между любым устройством и главным USB-портом. Составное устройство занимает два уровня (см. рис. 1). На 7-ом уровне могут находиться только функции.

Главный USB-порт. В любой USB-системе может быть только один главный USB-порт. Устройство, которое соединяет главную компьютерную систему с USB-интерфейсом называется главный контроллер (Host Controller). Корневой размножитель входит в состав главной системы для организации нескольких точек подключения.

USB-устройство. В качестве USB-устройства может выступать либо размножитель, формирующий дополнительные точки подключения к USB-шине, либо функция, представляющее собой устройство для расширения возможностей главной системы, например, клавиатура, джойстик, сканер и т.п.

Следует отметить об одном ограничении, связанным с представленной на рис.1 топологией. Оно касается невозможности соединения между собой двух функций. В виду практической целесообразности такого режима обмена данными, например, при печати под непосредственным управлением цифровой камеры, разработан дополнительный стандарт USB On-The-Go (USB OTG) [2]. Организация USB OTG-связи подразумевает участие в обмене информацией только двух устройств, при этом как минимум одно из них должно поддерживать двухоперационность (dual-role). Двухоперационность означает возможность взятия на себя функции "главного" внешним устройством для инициации сеанса связи с подключенным к нему другим внешним устройством.

Интерфейс USB является 4-проводным, но в разъеме USB OTG имеется дополнительный вывод, который служит для локального подключения идентификационного резистора. Назначение и расположение выводов представлено в таблице 1.

Поскольку, в физическом USB-соединении участвует только два объекта, где один – сторона А, а второй –сторона В, то соответственно разделяются и USB-разъемы: Standard-A, Mini-A (вилка, розетка), соединяемые только на стороне А и Standard-B, Mini-B (вилка, розетка), соединяемые только на стороне В. В USB OTG-системах, где допускается работа как главного, так и как устройства, может быть установлена розетка Mini-AB, которая допускает присоединение вилки и Mini-A и Mini-B.

Таблица 1. Назначение и расположение выводов в разъеме

Номер контакта в разъеме		Наименование сигнала	Маркировка	Назначение
USB 2.0	USB OTG
1	1	VBUS	Красный	Напряжение питание шины
2	2	D-	Белый	Линия последовательной приема-передачи данных с коммутацией к общему
3	3	D+	Зеленый	Линия последовательной приема-передачи данных с коммутацией к плюсу питания
-	4	ID	Идентификационный резистор к GND	Идентификационная линия
4	5	GND	Черный	Общий

В зависимости от величины скорости связи каждая USB-шина работает в одном из режимов:

1. Low Speed (LS) – низкоскоростной режим со скоростью связи 1,5 Мбит/сек.
2. Full Speed (FS) – полноскоростной режим со скоростью связи 12 Мбит/сек.
3. Hi-Speed (HS) – высокоскоростной режим со скоростью связи 480 Мбит/сек.

Состояние и перспективы развития USB-номенклатуры Philips Semiconductors

Philips Semiconductors предлагает спектр решений, которые закрывают все вопросы, связанные с организацией USB-связи. В таблице 2 представлена серийно выпускаемая в настоящее время номенклатура фирмы Philips Semiconductors для различных USB-технологий: USB OTG, USB и Hi-Speed USB.

Если рассматривать USB-контроллеры как устройство преобразования шины микропроцессора в один из вариантов шины USB, то в этом плане можно выделить, соответственно два направления развития:

1. Выпуск контроллеров, поддерживающих интерфейс ULPI для связи с микропроцессором (МП)/микроконтроллером (МК). ULPI – аббревиатура от UTMI+ Low Pin Interface – маловыводной интерфейс UTMI+, где в свою очередь UTMI+ - "USB Transceiver Macrocell Interface Plus" – усовершенствованный блок интерфейса USB-трансивера. Изначально интерфейс UTMI разработан Intel для стандартизации принципов обмена данными между микропроцессором и USB-контроллером. В дальнейшем он был доработан Philips для добавления поддержки функций главного высокоскоростного USB-порта и высокоскоростной шины USB On-The-Go. Данный новый стандарт интерфейса позволяет разработчикам быстро подключить высокоскоростные USB-ядра к блоку трансивера, тем самым сокращая сроки и затраты на проектирование. О практическом воплощении данной разработки было объявлено с недавним представлением нового семейства ISP150x [3] (см. табл. 3).
2. Создание многофункциональных однокристальных USB-контроллеров, которые сочетают в себе поддержку всех скоростей (LS, FS, HS), выполнение функций как периферийного устройства, так и главного порта USB, а также возможность построения как традиционной USB-шины (многоуровневая звезда) в соответствии с требованиями USB 2.0, так и двухточечной шины по стандарту USB On-The-Go.

В данном направлении Philips недавно анонсировала две новых ИС: ISP1760 – высокоскоростной главный USB-контроллер и ISP1761 – однокристальный высокоскоростной главный и периферийный контроллер с поддержкой USB On-the-Go. Данные ИС характеризуются высокой производительностью и малой потребляемой мощностью и наиболее широким соответствием требованиям USB 2.0 при скорости до 480 Мбит/сек. Они характеризуются аналогичными прототипам из таблицы 1 областями применения, но при этом позволяют существенно поднять скорость передачи информации, а сниженное энергопотребление позволит продлить ресурс батареи питания портативных устройств.

Кроме того, семейство ISP176x содержит программный стек FlexiUSB, который поддерживает операционные системы реального времени WinCE, Linux™, Symbian™, VxWorks™, µITRON™ и Nucleus™ и тем самым позволяет сократить затраты времени на разработку USB-продукции.

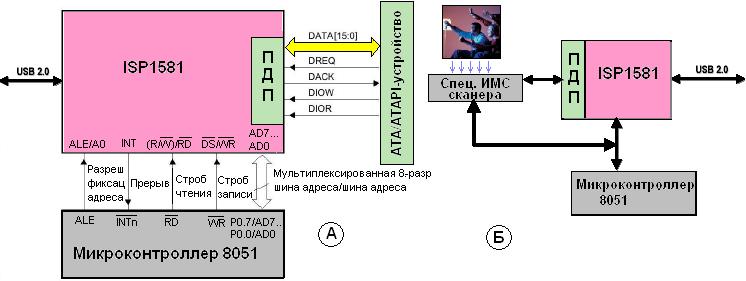

Рассмотрим примеры построения USB-систем на основе ISP1581 – высокоскоростного контроллера USB-устройства, сочетающего в себе два параллельных интерфейса: шина микроконтроллера и совместимый с ATA/ATAPI-интерфейс с поддержкой прямого доступа к памяти (ПДП). Последняя особенность делает полезным применение данной ИС для построения моста USB-ATA/ATAPI (рисунок 2а), который может быть полезен для любителей цифровой съемки во время длительных путешествий для хранения многочисленных фотографий на винчестере, а также для применения в сканерах для передачи в компьютер оцифрованного изображения (рисунок 2б). Подробные электрические схемы и описания данных устройств доступны с сайта Philips Semiconductors [3] в соответствующих рекомендациях по применению (Application Note).

Рисунок 2 – Примеры использования ISP1581

USB в аудио-приложениях

Последнее время интерфейс USB становится популярным в качестве канала передачи аудио-информации. При этом, в таких устройствах, как микрофон, акустическая система, наушники и др., привычные аналоговые сигналы заменяются на цифровые в стандарте USB. Помимо известных преимуществ передачи аналоговой информации в цифровом виде (отсутствие потерь и искажений) использование интерфейса USB в качестве цифрового интерфейса также привносит такие особенности как возможность автоматического определения параметров подключенных устройств, повышенная надежность и др. В этом направлении Philips Semiconductor предлагает две разработки:

1. UDA1325 – аудио-кодек с интерфейсом USB, который представляет собой сочетание USB-интерфейса, микроконтроллера, стереофонического аналогово-цифрового интерфейса (программируемый усилитель + сигма-дельта АЦП) и асинхронного стерео-ЦАП
2. UDA1321 – стереофонический цифро-аналоговый преобразователь с USB-интерфейсом. В функциональном плане является более упрощенной версией предыдущего и содержит только USB-интерфейс, микроконтроллер и стерео-ЦАП.

Отличительные особенности UDA1325:

Общие

• Высококачественное аудио-устройство совместимое с USB
• Поддержка скорости передачи 12 Мбит/сек
• Поддержка автоматического определения на шине USB "Plug-&-Play"
• Поддержка питания от шины и отдельного питания
• Напряжение питания 3.3В
• Низкое управляемое энергопотребление
• Встроенный тактовый генератор с внешним кварцем

Канал аудио воспроизведения

• Одна изохронная конечная точка
• Поддержка нескольких аудио-форматов (8, 16 и 24 разр.)
• Поддержка частот преобразования от 5 до 55 кГц
• Один ведущий (подчиненный) интерфейс I2S для цифрового аудио-вывода (ввода) в 20-разр. формате
• Регулировка уровня громкости левого и правого каналов
• Плавная бесшумная регулировка
• Регулировка тембра НЧ и ВЧ
• Выборочная цифровая коррекция воспроизведения
• Малый уровень общих гармонических искажений (типично 90 дБ)
• Высокое отношение сигнал-шум (типично 95 дБ)
• Один линейный стерео-выход

Таблица 2. Выпускаемая USB-номенклатура фирмы Philips Semiconductors

USB On-The-Go
Семейство	Продукт	Описание продукта	Область применения	Корпус
Двухоперационное (Dual-Role)	ISP136x	FS, LS* однокристальный USB OTG двухоперационный контроллер Встроенный стабилизатор-преобразователь напряжения для генерации VBUS Опциональная поддержка внешнего источника VBUS Регулировка выходного тока линии VBUS внешним конденсатором Рабочее напряжение ядра 3.3В	Цифровые камеры, персональные цифровые помощники, мобильные телефоны, Web-устройства, цифровые аудио-проигрыватели, принтеры
	ISP1362	Напряжение питания 3.0…3.6В		LQFP64 TFBGA64
	ISP1363	Двойное напряжение питания: основное 3.0…3.6В цифровой интерфейс ввода-вывода 1.65…3.6В		LQFP64 TFBGA64
Трансивер	ISP1301	FS, LS USB OTG трансивер Рабочее питания ядра 3.3 В Двойное питание:   - Основное 2.7 4.5В   - Цифровой интерфейс ввода-вывода 1.65… 3.6В Стабилизатор-преобразователь постоянного напряжения для генерации VBUS = 4.4…5.25 В при токе > 8 мА, регулируемого внешним конденсатором	Цифровые камеры, персональные цифровые помощники, Web-устройства, цифровые аудио-проигрыватели, принтеры	HVQFN24
Мост	ISP126x	FS, LS преобразователь периферийной USB-функции в функцию USB-OTG Можно использовать на печатной плате или во внешнем переходнике/кабеле Рабочее напряжение ядра 1.8 В Двойное питание:   - основное 2.7…4.5В   - цифровой интерфейс ввода-вывода 1.65…3.6В Встроенный стабилизатор напряжения Встроенный преобразователь-стабилизатор постоянного напряжения для генерации VBUS Работа с протокольным слоем	Мобильные телефоны, переходники, персональные цифровые помощники
	ISP1261	Содержит интерфейс USB D+/D- для совместного использования с ИМС, которые содержат USB-трансивер		HVQFN24
	ISP1262	Содержит последовательный интерфейс SIE для совместного использования с ИМС, которые не содержат USB-трансивер		HVQFN24
USB 2.0
Трансивер	ISP110x	Выполнение требований USB 2.0 Поддержка различных лог. уровней: 1.65В…3.6В Малая потребляемая мощность Встроенный преобразователь постоянного напряжения: 5В в 3.3В Двойное питание:   - основное 3.0…3.6В,   - цифровой ввод-вывод 1.65…3.6В	Мобильные телефоны, персональные цифровые помощники, цифровые камеры
	ISP1102	FS, двунаправленный, дифференциальный трансивер с VBUSDET. Очень хорошо работает при напряжении питания 3.3В		HBCC16 HVQFN14
	ISP1104	FS, несимметричный или дифференциальный (выборочно) трансивер с VBUSDET для переключения с USB на другой последовательный протокол		HBCC16
	ISP1105	FS, LS, несимметричный или дифференциальный (выборочно) трансивер		HBCC16 HVQFN16
	ISP1106	FS, LS, дифференциальный трансивер		TSSOP16 HBCC16
Устройство	PDIUSBD12	FS USB-интерфейс устройства с 8-разр. параллельной шиной 6 конечных точек 320-байтный буфер FIFO Питание от шины Скорость обмена данными через параллельный интерфейс: 2 Mбайт/сек Различные скорости: 1 Мбайт/сек в массовом режиме (bulk), 1 Мбит/сек в изохронном режиме Одиночное питание: 3.0…3.6В или 4.0…5.5В	Цифровые камеры, принтеры, ТВ-приставки, жесткие диски, персональный цифровые помощники, MP3-плееры, маршрутиризаторы, модемы, USB-переходники/кабели	SO28 TSSOP28
	ISP1181A	FS USB-интерфейс устройства с 16-разр. параллельной шиной 16 конечных точек 2462-байтный буфер FIFO Питание от шины Мак. скорость обмена данными с МК или МП: 11.1 Мбайт/сек.	Цифровые камеры, принтеры, маршрутиризаторы, модемы, CD-RW-драйверы, драйверы гибких дисков, MP3-плееры, ТВ-приставки, персональные цифровые помощники, USB-переходник и др.	TSSOP48 HVQFN48
	ISP1181B	Напряжение питания 3.03.6В или 4.0…5.5В Встроенный стабилизатор 5.0В в 3.3В для поддержки питания от шины
	ISP1183	FS USB-интерфейс устройства с 8-разр. параллельной шиной 16 конечных точек 2462-байтный буфер FIFO Питание от шины Мак. скорость обмена данными с МК или МП: 11.1 Мбайт/сек. Встроенный стабилизатор 5.0В в 3.3В для поддержки питания от шины Рабочее напряжение ядра 3.3В Двойное питание:   - основное 3.0…3.6В или 4.0…5.5В,   - цифровой ввод-вывод 1.65…3.6В, позволяющее непосредственно подключиться к устройствам с батарейным питанием, в т.ч. мобильные телефоны	Цифровые камеры, мобильные телефоны, принтеры, ТВ-приставки, драйверы гибких дисков, персональные цифровые помощники, MP3-плееры, маршрутиризаторы, модемы, USB-переходники	HVQFN32
Главный	ISP1160/01	FS, LS главный USB-контроллер (HC) 2 отходящих порта Стек главного написан на Си Рабочее напряжение ядра 3.3Вы Одиночное питание: 3.3В или 5.0В Встроенный стабилизатор 5.0В в 3.3В для поддержки питания от шины Параллельный интерфейс для связи МП и HC на скорости до 15 Мбайт/сек Непосредственное подключение к различным МК и RISC-процессорам без согласовывающих компонентов	Персональные цифровые помощники, интеллектуальные телефоны, цифровые фотокамеры, игровые имитаторы, ТВ-приставки	LQFP64
Размножители	ISP1122A*	Автономный FS, LS-контроллер размножителя Конфигурируемые 2…5 отходящих портов Интерфейс шины I2C Стабилизированное напряжение питания 3.3В Встроенный детектор токовых перегрузок	Размножители (хабы)., мониторы	SDIP32 SO32 LQFP32
Высокоскоростной USB
Трансивер	ISP150x	Связующее звено между цифровым интерфейсом специализированных ИМС и HS, FS USB-шиной	Цифровые камеры, принтеры, сканеры, CD-RW-драйверы, DVD-драйверы, ТВ-приставки, материнские платы ПК
Устройство	ISP158x	HS, FS-интерфейс USB-устройства 14 конфигурируемых USB-конечных точек
	ISP1581	Интерфейс ЦПУ поддерживает универсальный режим и режим разбиения шины (Split bus) Поддерживает непосредственное подключение к любому ATA/ATAPI-устройству Рабочее напряжение ядра 3.3В Одиночное напряжение питания: 3.0…3.6В или 4.0В…5.5В Встроенный ППН 5.0В в 3.3В для поддержки возможности питания от шины	Конференц-камеры, принтеры, сканеры, ТВ-приставки, персональные цифровые помощники, переходники "Hi-Speed USB" в "Ethernet", CD-RW-драйверы, DVD-драйверы и др.	LQFP64
	ISP1582	Интерфейс ЦПУ поддерживает только универсальный режим Рабочее напряжение ядра 1.8В Двойное питание:   - основное 3.0…3.6В,   - цифровой ввод-вывод 1.65…3.6В Малая потребляемая мощность, соответствующая требованиям портативных устройств	Персональные цифровые помощники, цифровые фото- и видео-камеры, MP3-плееры, внешняя память, принтеры, сканеры, ТВ-приставки	HVQFN56
	ISP1583	Интерфейс ЦПУ поддерживает универсальный режим и режим разбиения шины (Split bus) Поддерживает непосредственное подключение к любому ATA/ATAPI-устройству Рабочее напряжение ядра 1.8В Двойное питание:   - основное 3.0…3.6В,   - цифровой ввод-вывод 1.65…3.6В Малая потребляемая мощность, соответствующая требованиям портативных устройств	Персональные цифровые помощники, цифровые фото- и видео-камеры, MP3-плееры, внешняя память, принтеры, сканеры, ТВ-приставки	HVQFN64
Главный	ISP1561	HS, FS, LS-контроллер главного USB-порта с ядром шины PCI Непосредственное подключение к 32-разр. шине PCI (33 МГц) 4 отходящих порта Одиночное питание: 3.0…3.6В Питание ядра: 3.3 В Два интегрированных главных USB-контроллера совместимых с OHCI Один интегрированный главный высокоскоростной USB-контроллер совместимый с EHCI	Материнские платы ПК, ноутбуки, PCI-карты расширения, ТВ-приставки, Web-устройства	LQFP128
Размножитель	ISP152x	Автономный HS, FS, LS-контроллер USB-размножителя Двойное питание: 3.3В и 5.0В	Мониторы, отсеки устройств, стыковочные станции, размножители
	ISP1520	4 отходящих порта		LQFP64
	ISP1521	7 отходящих портов		LQFP80

* Не рекомендован для новых разработок. Аналогичный компонент ISP1520

Прим. HS, FS, LS – высокоскоростной, полноскоростной, низкоскоростной, соответственно

Канал аудио-записи

• Одна изохронная входная конечная точка
• Поддержка нескольких аудио-форматов (8, 16 и 24 разр.)
• 12 выборочных частот преобразования (4, 8, 16 или 32 кГц; 5.5125, 11.025, 22.05 или 44.1 кГц; 6, 12, 24 или 48 кГц) формируются с помощью аналоговой ФАПЧ.
• Выборочные частоты преобразования от 5 до 55 кГц от дополнительного генератора
• Один подчиненный интерфейс I2S для цифрового аудио-ввода в 20-разр. формате
• Программируемый усилитель на левом и правом каналах
• Малый уровень общих гармонических искажений (типично 85 дБ)
• Высокое отношение сигнал-шум (типично 90 дБ)
• Один линейный/микрофонный стерео-вход

Конечные точки USB

• 2 управляющие конечные точки
• 2 конечные точки прерывания
• 1 конечная точка изохронного ввода данных
• 1 конечная точка изохронного вывода данных

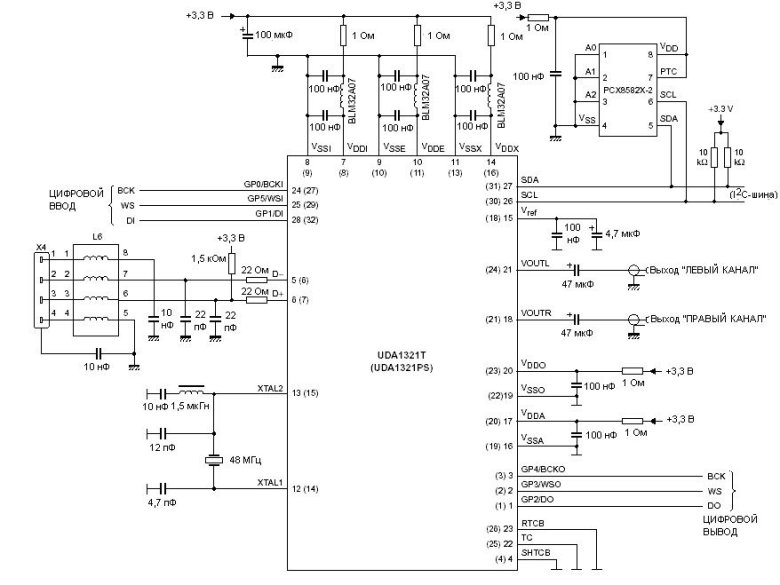

На рисунке 3 представлена схема включения UDA1321, которая может использоваться для построения акустической системы с подключением к источнику аудио-сигнала через интерфейс USB. Линии цифрового ввода/вывода могут использоваться для подключения цифрового сигнального процессора, поддерживающего интерфейс I2S. Линии портов ввода-вывода микроконтроллера позволяют организовать ввод информации с локальных органов управления (кнопок, переключателей) и индикацию.

Рисунок 3 – Схема включения аудио-ЦАП с USB интерфейсом UDA1321

Таблица 3. Характеристика семейства ISP 150x

Наименование	ISP1504	ISP1505	ISP1506
Встроенный ППН на переключающемся конденсаторе	Есть	Нет	Есть
Питание цифрового ввода-вывода, В	1.65…3.6	1.65…3.6	1.65…1.95
Поддержка OTG	Полная	Протокол запроса сеанса связи (SRP)	Полная
Количество физических линий связи	12	12	8
Разрядность шины данных, бит	8	8	4
Количество выводов в корпусе	32	32	24

В указанном применении линейные выходы "ЛЕВЫЙ КАНАЛ" и "ПРАВЫЙ КАНАЛ" должны быть подключены к входам стереофонического усилителя мощности. Встроенный микроконтроллер может работать от внутреннего ПЗУ (EA=1), где хранится "фирменная прошивка", или от внешнего ПЗУ (EA=0) с программой разработчика, но в этом случае количество линий ввода-вывода существенно сокращается. Необходимая программная поддержка может быть найдена на сайте Philips Semiconductors [3].

Выводы:

• В настоящее время Philips Semiconductors позиционирует себя как поставщика комплексных решений для организации USB-связи, при этом соблюдается общая тенденция расширения функциональных возможностей, стандартизации интерфейсных сигналов, снижения энергопотребления. Воплощение в жизнь данных направлений позволяет разработчику упростить процесс проектирования, при этом, позволяя большее внимание уделять функциональному развитию проектируемого устройства, а не его интерфейсной части, а пользователей приятно удивит беспрепятственность подключений USB-устройств, при этом, не задумываясь о поддерживаемых топологиях, и более высокое быстродействие и качество работы.
• Следует заметить, что USB не является панацеей, поскольку, присущая ему максимальная скорость передачи данных 480 Мбит/сек ограничивает область его использования для передачи, например, высококачественной видео-информации в реальном времени. В этом плане Philips продвигает одно их последних проводных интерфейсных направлений - IEEE1394 (Firewire™, i.Link™), отличающегося последовательной топологией шины и верхней скоростной планкой 3,2 Гбит/сек. Поскольку, и USB и IEEE1394 являются проводными интерфейсами, то как средство "разгромаждения кабельного хозяйства" будут также набирать конкурентоспособность и радиочастотные интерфейсы, например, продвигаемый Philips и другими компаниями беспроводной интерфейс Bluetooth.

Список литературы

1. Universal Serial Bus Specification Revision 2.0// Compaq, Hewlett-Packard, Intel, Lucent, Microsoft, NEC, Philips. – 2000.
2. On-The-Go Supplement to the USB 2.0 Specification Revision 1.0a//USB Implementers Forum, Inc. (USB-IF)-2003.
3. Новости и техническая документация с вэб-сайта: http://www.semiconductors.philips.com/
