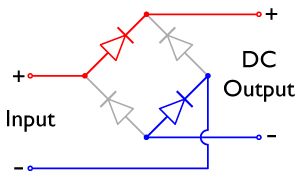

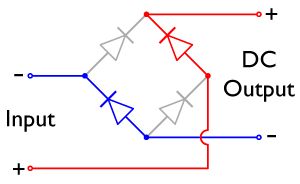

Выпрямительные диоды, диодные мосты и области их примененияПараметрический поиск по компонентам: Структура, принцип работыВыпрямитель электрического тока - механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток. Диодный мост - электронная схема, предназначенная для преобразования ("выпрямления") переменного тока в пульсирующий постоянный. Такое выпрямление называется двухполупериодным. Выделим два варианта включения мостовых схем однофазную и трехфазную. Однофазная мостовая схема: На вход схемы подается переменное напряжение (для простоты будем рассматривать синусоидальное), в каждый из полупериодов ток проходит через два диода, два других диода закрыты (рис.1 а, б).

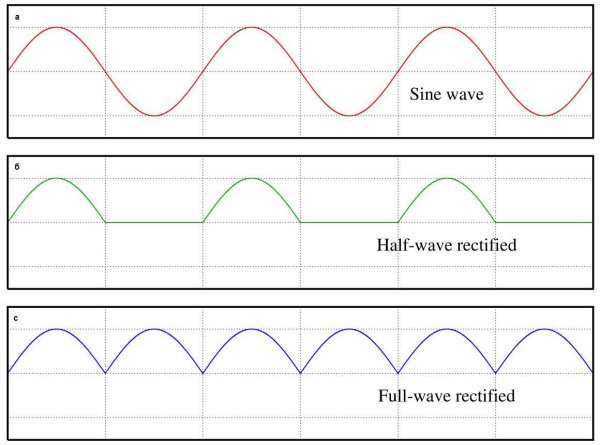

В результате такого преобразования на выходе мостовой схемы получается пульсирующее напряжение вдвое большее частоты напряжения на входе (рис.2 а, б, с)

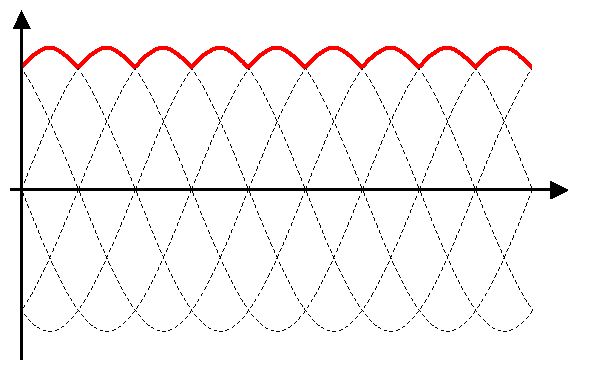

Трехфазная мостовая схема: В схеме трехфазного выпрямительного моста в результате получается напряжение на выходе с меньшими пульсациями, чем в однофазном выпрямителе (рис.3).

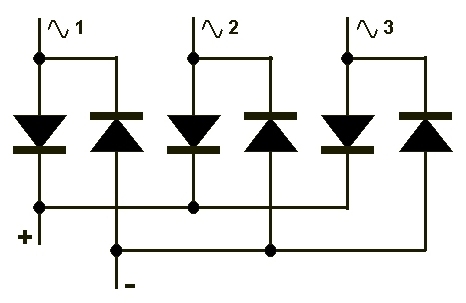

Для выпрямления трехфазных напряжений так же широко используются диодные выпрямители. Очень распространены схемы выпрямителей на полумостовых диодных выпрямителях рис. 4.

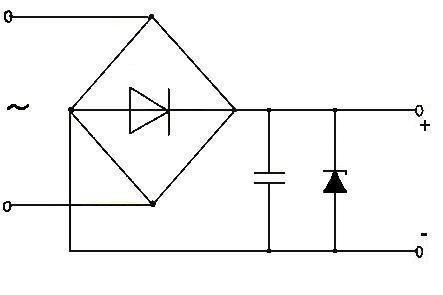

Как правило, для сглаживания пульсирующего напряжения на выходе выпрямителя применяется фильтр в виде конденсатора или дросселя, к тому же для стабилизации выходного напряжения устанавливается стабилитрон рис. 5.
Конструкция, преимущества
Конструкция диодных мостов может быть выполнена из отдельных диодов, или в виде монолитной конструкции (диодной сборки). Монолитная конструкция, как правило, предпочтительней - она дешевле и меньше по объему. Диоды в ней подобраны на заводе изготовителе и параметры максимально аналогичны друг другу, в отличие от отдельных диодов, где параметры могут отличаться друг от друга, к тому же в рабочем состоянии диоды в диодной сборке работают в одинаковом тепловом режиме, что уменьшает вероятность выхода из строя элемента. Еще одним преимуществом диодной сборки является ее простота монтирования на плате. Основным недостатком монолитной конструкции является не возможность замены одного диода, вышедшего из строя другим, в этом случае необходимо менять всю сборку, но происходит это крайне редко, если рабочие режимы диодного моста подобраны правильно.
Области применения Область применения выпрямительных мостов обширна, например:
Diotec в электроникеРассмотрим области применения выпрямительных диодов Diotec.
Как известно сердцем полупроводникового элемента является кремниевый кристалл. В отличие от многих других производителей, которые приобретают кристаллы у сторонних компаний, фирма Diotec владеет собственной полной технологической цепочкой полупроводникового производства - от создания кристаллов до сборки (корпусирования), тестирования и упаковки. Diotec для приборов освещения Одним из самых распространенных элементов для применения в устройствах осветительной техники является выпрямитель серии 1N4007, рассчитанный на ток до 1 А и напряжение до 1000 В.

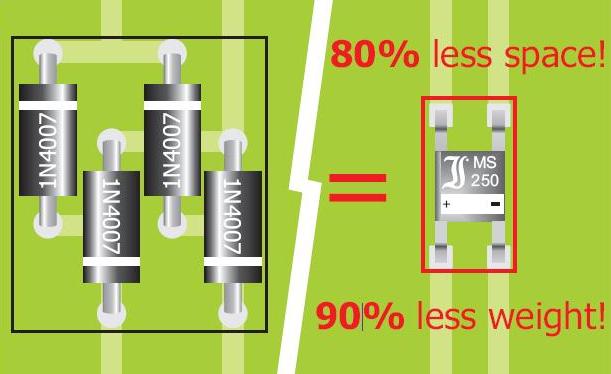

Этот диод занял достойную нишу на рынке светотехнических устройств, но прогресс не стоит на месте и многие компании устремились найти рентабельную замену 1N4007 в виде эквивалентного устройства для поверхностного монтажа. Компания Diotec предложила свое решение в виде выпрямительного моста серии MS (рис.8). Устройство MS500 рассчитанное на рабочее напряжение до 1000 В на сегодняшний день наиболее популярное для применения в осветительных приборах. Диодный мост MS500 имеет выводы с шагом 2,5 мм наибольшим образом соответствует промышленным стандартам, площадь занимаемая мостом на печатной плате уменьшена со 140 мм2 до 30 мм2, высота составляет 1,6 мм. Таким образом, экономится до 80% площади на плате и до 90% веса электронных компонентов, что влияет на транспортные расходы при перевозке элементов. Такие конструктивные особенности моста обеспечивают гибкость при изготовлении устройств и экономят средства. Кроме того, все четыре кристалла диодного моста устанавливаются одновременно (используется технология QuattroChip), что позволяет улучшить "выравнивание" диодного моста, повысить теплостойкость, а так же снизить количество выходов из строя, вызванных неравномерностью параметров диодов (при дискретной установке) и скачками входного тока.

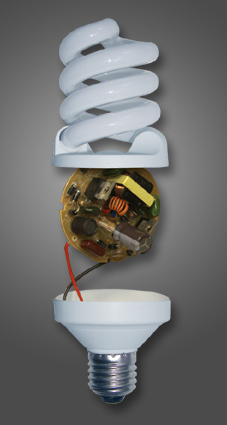

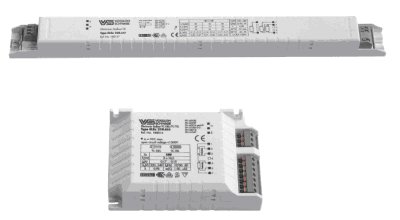

Большинство конструкций балластных устройств потребляет небольшой ток. Поэтому требования к номинальным параметрам по току выпрямителей не очень высоки. Основной проблемой для осветительных устройств является высокая температура окружающего воздуха.

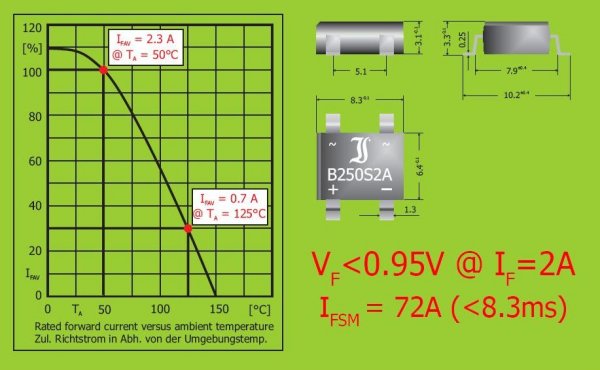

Высокая температура вызывает появление проблем, связанных со снижением номинальных параметров по току, и во многих случаях инженера избегают применения мостовых выпрямителей предназначенных для поверхностного монтажа (SMD), в балластных схемах мощных осветительных приборов. Они предпочитают использовать четыре дискретных элемента для поверхностного монтажа (например, серии S1M) или компоненты с осевым расположением. Серия диодных мостов B250S2A решает данную проблему. Этот мостовой выпрямитель рассчитан на номинальный ток до 2,3 А и способен пропускать ток 0,7 А при температуре 125 °С. Кроме того, он способен обеспечивает прямое падение напряжения VF = 0,95 В при токе 2 А, что на 15-20% лучше, чем у мостовых выпрямителей других производителей. При изготовлении диодных мостов серии BxxxS2A так же был применена технология QuattroChip, позволяющая повысить устойчивость вольтамперной характеристики мостового выпрямителя к выбросам. В осветительной технике зачастую требуются выпрямители, рассчитанные на работу с напряжениями до 2000 В. Такие выпрямители применяются в некоторых типах ламп, где необходимо высокое напряжение для поджига разряда. Применяемые в промышленности технологии пассивации диодных переходов, для изготовления элементов в корпусах, предназначенных для поверхностного монтажа, представляют определенную трудность.
Запатентованная компанией Diotec система Plasma EPOS позволяет применять технологии пассивации подложки на напряжения до 2000 В. Диодные переходы, полученные с помощью этих процессов, могут монтироваться в корпуса MELF или плоские корпуса для поверхностного монтажа (SMD). Такой технологический процесс привел к появлению диодных выпрямителей серии SM513…SM2000 в корпусах MELF рассчитанных на рабочий ток до 1 А и напряжение 1300-2000 В.

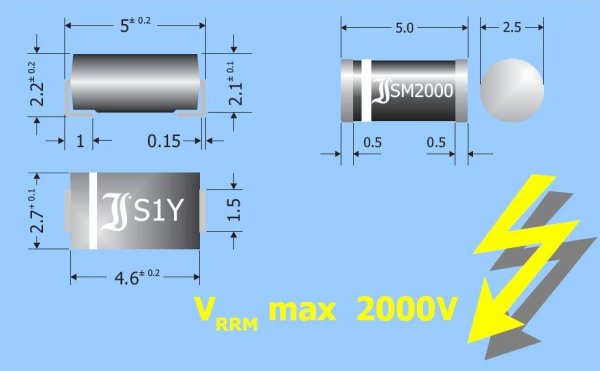

Здесь же стоит отметить одни из последних выпущенных компанией Diotec в серийное производство выпрямителей серии S1T…S1Y, которые являются логическим продолжением промышленного стандарта серии S1 рассчитанных на напряжение до 2000 В и ток до 1 А, выпрямители этой серии выпускаются в корпусе SMA. А так же версии S2x и S3x рассчитанные на токи до 2 и 3 А в корпусах SMB и SMC соответственно.
В российской промышленности в настоящее время многие производители светотехнического оборудования активно применяют диодные мосты конкурирующих производителей для поверхностного монтажа серии DB10xS рассчитанных на рабочий ток до 1 А и напряжение до 1000 В. Компания Diotec выпускает аналогичные диодные мосты серии BxxxS, преимуществом которых является сохранение номинальных параметров от температуры, благодаря применению передовой технологии изготовления элементов и тщательному контролю качества, ударный прямой ток достигает 40 А, против 30 А у конкурентов, к тому же корпус диодных мостов серии BxxxS SO-DIL (SMD) имеет меньшие габариты аналогичных элементов других производителей. Рассмотрим одну из интересных схем применения диодного моста в электронном пускорегулирующем аппарате (ЭПРА) рис.14.

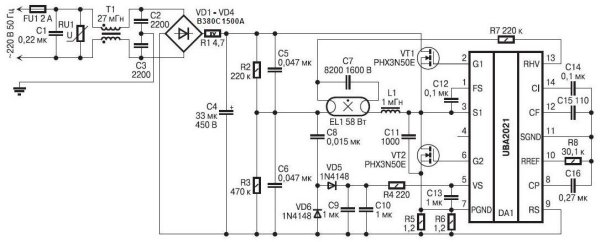

Основой схемы ЭПРА является 630-вольтовая микросхема UBA2021 предназначенная для управления и контроля люминесцентной лампой. Входная цепь выполнена на диодном мосту серии B380C1500A рассчитанное на рабочий ток до 2,3 А и напряжение до 800 В. Для управления люминесцентными лампами можно использовать микросхемы серии UBA2014, UBA2021, UBA2024. Еще одним из применений диодных мостов являются, например бытовые регуляторы освещения для ламп накаливания. Рассмотрим несколько простых схем регуляторов.

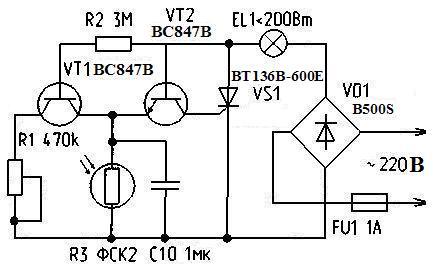

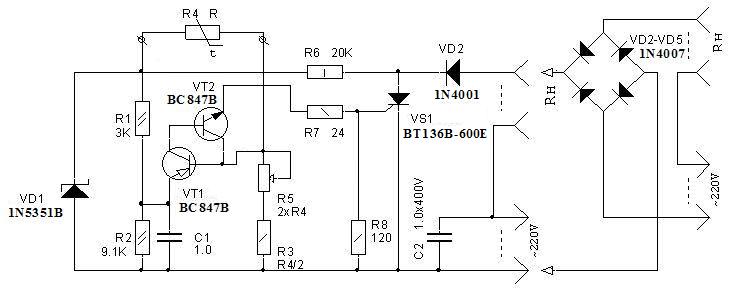

Схема регулятора на рис.15 позволяет выполнять две функции: автоматически поддерживать заданный уровень освещенности вне зависимости от изменения уровня внешней освещенности и плавно регулировать задаваемый уровень освещенности. При монтаже устройства необходимо учесть, что бы светочувствительный элемент (фоторезистор) располагался таким образом, что бы свет от лампы накаливания напрямую не попадал на рабочую площадку фоторезистора. При необходимости данный регулятор освещенности может быть преобразован в регулятор других параметров, например в терморегулятор. На рис.16 показан другой вариант построения регулятора. Этот регулятор так же может быть использован для различных вариантов применения, регулятор освещенности, температуры, напряжения, тока и др.
Выпрямительная часть построена на дискретных диодах серии 1N4007, так же можно использовать диодный мост серии B500S. Симистор BT136B-600E в корпусе D2PAK, применен в целях экономии места, подойдет другой симистор из этой серии. При небольшой доработке данных схем можно разработать датчик автоматического включения света, например на основе звукового эффекта, с включением на звук, или используя оптический датчик на ИК-лучах, а так же можно создать схему дистанционного управления освещением. Таблица 1. Характеристики выпрямителей
Diotec для счетчиков электроэнергии Счетчики электроэнергии для переменного тока начинают свою историю с конца 19 века, когда в 1888 году был разработан первый счетчик электроэнергии Оливером Б. Шелленбергом. Существуют три вида электросчетчиков:
Счетчики электроэнергии необходимо разделять на несколько функциональных узлов: блок питания, схема счетчика, корректирующие цепи и др. Блок питания преобразует высокое переменное входное напряжение в низкое прямое и обеспечивает питание всех цепей счетчика. Схема счетчика измеряет ток, потребляемый нагрузкой, посредством трансформатора тока, через который протекает ток. Другие блоки электросчетчика выполняют целый ряд различных функций: вывод показаний и управление через проводные (Ethernet), или беспроводные (Wi-Fi, WiMax, ZeegBee) сети, управление ЖКИ дисплеем, коррекция точности, термокомпенсация счетчика и др. Рассмотрим вариант применения диодного моста в счетчике электроэнергии, для примера возьмем схему наиболее простого однофазного счетчика рис.17. Счетчик состоит из микросхемы обработки, трех трансформаторов тока, цепи питания, электромеханического счетного устройства и дополнительных цепей. В качестве регистра электроэнергии используется простое электромеханическое отсчетное устройство, в котором применен двухфазный шаговый двигатель.

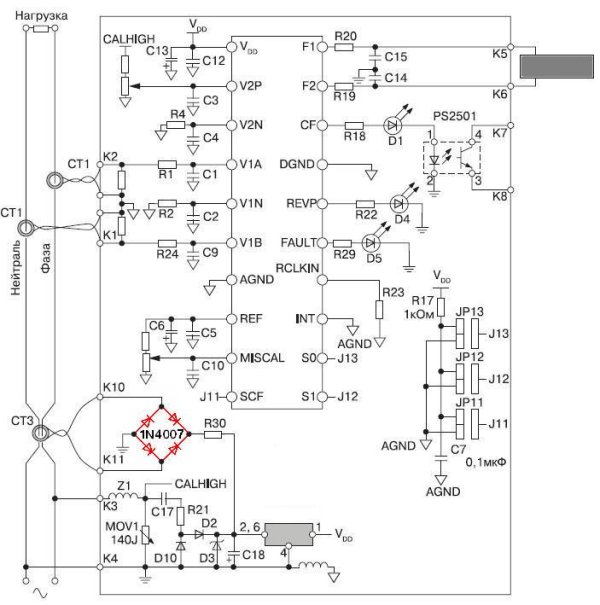

Электропитание счетчика обеспечивается источником, построенным на токовом трансформаторе и двухполупериодном выпрямителе, в качестве выпрямительных диодов здесь применены наиболее популярные выпрямительные диоды серии 1N4007, которые можно заменить диодными мостами серии MS250, B500S предназначенные для поверхностного монтажа или аналогичными диодами серии S1M в SMD исполнении. Diotec для блоков питания и AC/DC-DC/DC преобразователей Классическим блоком питания является трансформаторный БП. В общем случае он состоит из понижающего трансформатора, с первичной и вторичной обмоткой, выпрямитель, преобразующий переменное напряжение в постоянное. В большинстве случаев выпрямитель состоит из одного диода, например серии 1N400x, или четырех диодов, включенных по мостовой схеме и образующих диодный мост на дискретных элементах. Но как уже рассматривалось ранее, такое включение диодов имеет ряд недостатков по сравнению с диодным мостом в виде монолитной конструкции. Как правило, после выпрямителя устанавливается фильтр, сглаживающий пульсации, обычно для этого применяется конденсатор большой емкости. Так же могут быть установлены фильтры высокочастотных помех (дроссель), всплесков (TVS-диоды, например серии BZW04-xxx, P4KExx, 1.5KExx), защиты от короткого замыкания, стабилизаторы напряжения и тока (стабилитроны, например серии ZPDxx, ZPYxx, 1N53xx, BZVxx, BZXxx). Рассмотрим одну из простых схем трансформаторного блока питания, схема которого приведена на рис.18. Выходное напряжение плавно регулируется резистором R7от 0 до 30 В. К тому же данный блок питания имеет плавную регулировку ограничения по току. Напряжение с трансформатора выпрямляется диодным мостом серии GBU6B и подается на схему стабилизации и далее схемы регулирования тока напряжения и защиты.
В настоящее время больший интерес представляют импульсные источники питания, т.к. они имеют ряд преимуществ, таких как: небольшой вес, высокий КПД, низкая стоимость, повышенная пиковая мощность при сравнимых габаритах, широкий диапазон питающего напряжения, система защиты. В импульсных блоках питания переменное напряжение сначала выпрямляется. Полученное постоянное напряжение используется для питания широтно-импульсного модулятора (ШИМ), контроллера, драйверов и преобразователя, с помощью которого постоянное напряжение преобразуется в прямоугольные импульсы c заданной частотой и скважностью, подаваемые на трансформатор. В таких блоках питания могут применяться малогабаритные трансформаторы - это объясняется тем, что с ростом частоты питающего напряжения уменьшаются требования к габаритам сердечника. В большинстве случаев такой сердечник может быть выполнен из ферромагнитных материалов, в отличие от сердечников низкочастотных трансформаторов, для которых используется электротехническая сталь. Одна из выходных обмоток трансформатора используется для обратной связи. В зависимости от напряжения на ней (например, при изменении тока нагрузки) изменяется частота или скважность импульсов на выходе ШИМ контроллера. Таким образом, с помощью этой обратной связи блок питания поддерживает стабильное выходное напряжение. Рассмотрим одну из простейших принципиальных схем импульсного источника питания, показанную на рис.19. Источники питания представляет собой обратноходовой (FlyBack) ИИП.

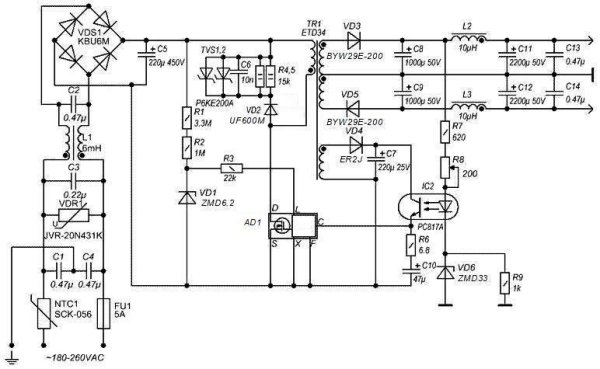

Источник питания имеет два выхода и обеспечивает напряжение 36 В и ток до 3 А общей мощностью до 220 Вт. Выпрямление входного напряжения обеспечивается диодным мостом KBU6M, TVS-диоды серии P6KE200A ограничивают выбросы напряжения. Микросхема AD1 выполняет функцию управления и ключа. Блок питания имеет гальваническую развязку входа и выхода, в том числе и цепи обратной связи. Имеется возможность плавной подстройки выходного напряжения резистором R7. Рассмотрим еще одну интересную схему импульсного источника питания, показанную на рис.20. Блок питания обеспечивает выходное напряжение до 5 В и ток до 1,2 А.

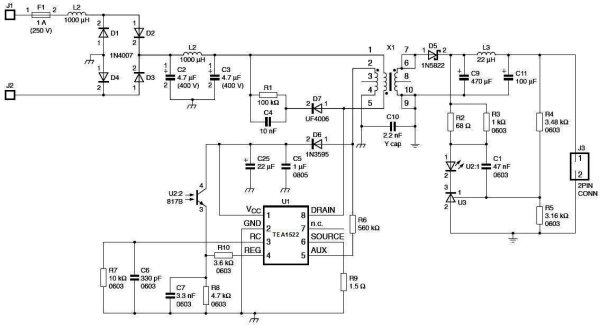

Сердцем этого источника питания является микросхема TEA1522, которая представляет собой законченное решение для построения электронной части ИИП (управляющая схема и ключ в одном корпусе). Входная часть блока питания выполнена на хорошо известных дискретных диодах серии 1N4007, которые как рассматривалось ранее можно заменить диодным мостом, выполненным в едином монолитном корпусе серии MS250, B500S. Рассмотрим еще одно из применений диодных выпрямителей в бытовой технике, на примере блока управления холодильником для этого рассмотрим простую схему приведенную на рис.21.

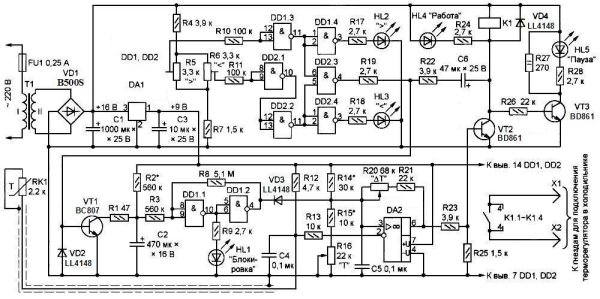

В схеме блока управления состоит из блока терморегулировки, таймера задержки включения, узла контроля напряжения сети. Для выпрямления входного напряжения в данной схеме применен диодный мост российского производства серии КЦ407, который может быть заменен четырьмя дискретными диодами серии 1N4002-1N4007 или диодным мостом серии MS250, B500S. Diotec для зарядных устройств Рассмотрим простой пример применения диодных мостов в зарядных устройствах, на примере некоторых простых схем.

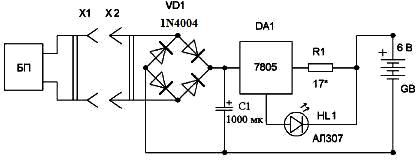

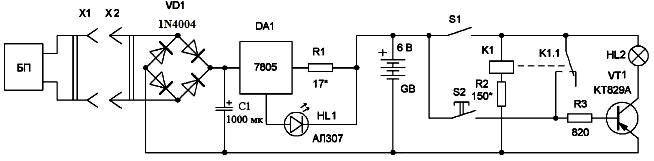

В схеме на рис.22 диодный мост выполнен на одном из распространенных диодов серии 1N4004, который можно заменить диодным мостом в виде монолитного блока серии MS250. На схеме рис.23 представлен простейший вариант применения такого зарядного устройства на примере электрического карманного фонаря работающего от аккумулятора. Принцип работы фонаря простой, при подключении сети переменного тока аккумулятор начинает заряжаться.
Переменное напряжение сети преобразуется мостовой схемой на диодах серии 1N4004, регулятор напряжения на микросхеме серии 7805 обеспечивает постоянное напряжение схемы. Такой вариант исполнения карманного фонаря очень удобен, в схеме используется минимум элементов и вся конструкция может быть выполнена в корпусе самого фонаря с выводом контактов для подключения к сети переменного тока. Diotec для сварочных аппаратов Рассмотрим еще одно из наиболее популярных устройств, где применяются диодные мосты - это сварочные аппараты. На рис.24 приведена схема простейшего бытового сварочного аппарата.

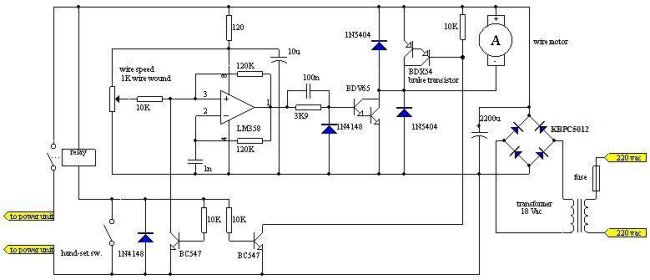

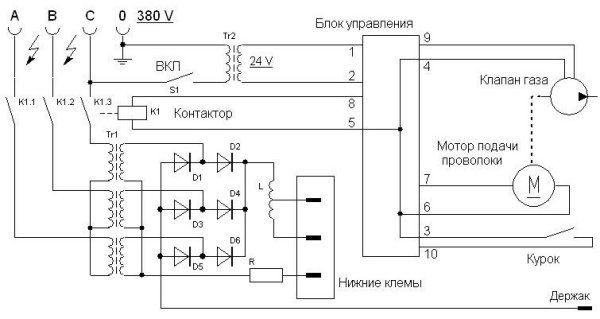

Данная схема сварочного аппарата напоминает схему любого зарядного устройства для аккумуляторов, за исключением наличия понижающего трансформатора, который позволяет выбрать потребляемый устройством ток. Выпрямителем здесь является диодный мост серии KBPC5012 (50 А, 1200 В). Для преобразования зарядного устройства в недорогой сварочный аппарат необходимо сделать несколько доработок: добавить электромагнитное реле для управления током сварки, установить вентилятор для охлаждения трансформатора, а так же поставить систему автоматического регулирования мощности. На рис.25 приведен еще один вариант построения сварочного аппарата выполненного на базе Pic-микроконтроллера серии

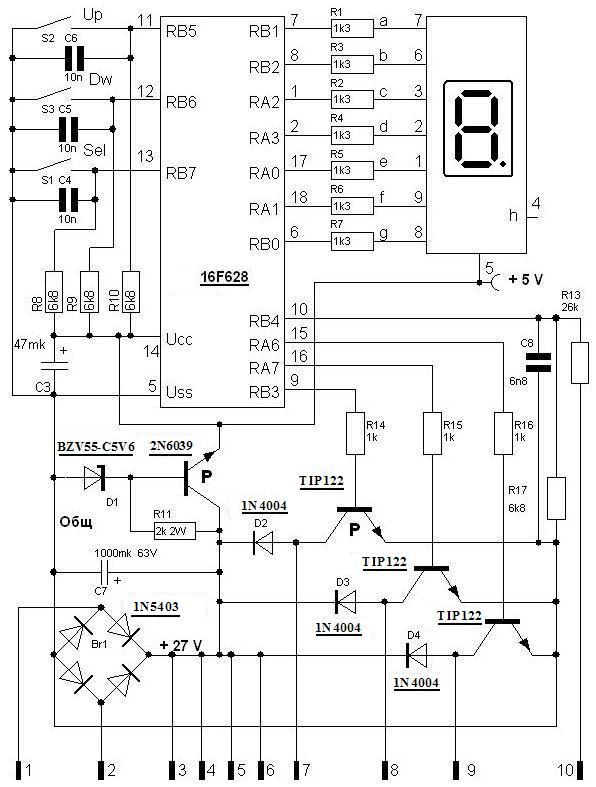

Выпрямитель выполнен на четырех диодах серии 1N5403 (3 А, 300 В). Для индикации параметров сварочного аппарата применен семисегментный светодиодный индикатор с общим анодом управляемый Pic-микроконтроллером. Diotec для блоков управления электродвигателем Электродвигатели бывают постоянного тока и переменного тока, одно, двух и трехфазные, многофазные, коллекторные и бесколлекторные, синхронные и асинхронные, шаговые, вентильные и другие. На базе этих двигателей строятся электроприводные системы с различными вариантами управления, в настоящее время самыми распространенными являются микропроцессорные электроприводы. Электроприводы с цифровым микропроцессорным управлением очень широко применяются не только в промышленных областях, таких как станкостроение, автомобильная промышленность, но и в бытовой технике, медицинской технике, электроинструменте. Рассмотрим некоторые простые схемы управления электродвигателем. Схема на рис.26 позволяет управлять электромотором мощностью до 5 кВт, здесь применен двигатель постоянного тока, и простая схема с применением реле. Схема обеспечивает плавный запуск и ручную установку нужной частоты вращения электромотором.

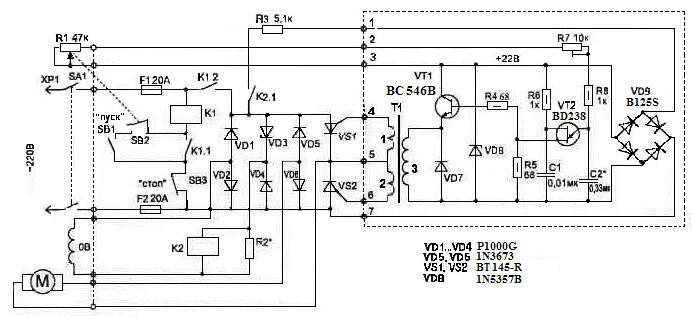

В схеме управления применен диодный мост серии B125S (1 А, 125 В) в корпусе SO-DIL. Генератора импульсов, выполненный на транзисторе BD238, синхронизирован с периодом пульсации сетевого напряжения. Схема управления подает сигнал на управляющие выводы тиристоров, здесь применены тиристоры серии BT145-R (25 А, 800 В) в корпусе TO220AB. Вместо выпрямительных диодов серии P1000G на ток до 10 А и напряжение 400 В можно применить диодные мосты серии KBPC2512F (800 В, 25 А). Схемы управления маломощными электродвигателями Регулировать частоту вращения маломощного коллекторного электродвигателя можно, включая последовательно с ним резистор. Однако такой вариант дает низкий КПД, и не дает возможности делать плавную регулировку вращения. Главное, что такая мера приводит к остановке вращения вала: электродвигатель "зависает" при малом напряжении питания в некотором положении ротора. Схема ШИМ-регулятора оборотов маломощного коллекторного двигателя приведенная на рис.27 свободна от таких недостатков. Такую схему можно так же применять для регулировки яркости свечения ламп накаливания.

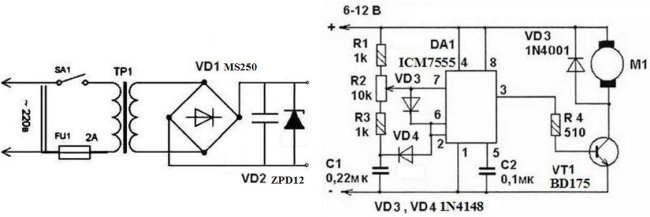

Данная схема выполнена на интегральном таймере серии ICM7555 и позволяет регулировать частоту вращения в пределах от 2 до 98% периода повторения импульсов. Входная часть регулятора выполнена на диодном мосту серии MS250 (250 В, 0,5 А) в корпусе SuperMicroDIL. Диодные выпрямители для одно- и трехфазных приложений Для применения в источниках бесперебойного питания и схемах управления электродвигателем, инверторах и промышленных источниках питания компания Diotec предлагает полупроводниковые диоды и диодные выпрямительные модули. Компания имеет большой портфолио диодных выпрямителей, для построения одно- и трехфазных схем. Входной выпрямитель можно интегрировать в состав инвертора или использовать как самостоятельный блок. При выборе того или иного элемента схемы необходимо учитывать тепловые характеристики и стоимость схем. Как инвертор, так и диодный мост рассеивают некоторую мощность. Инвертор и диодный мост, расположенные в одном корпусе имеют ряд ограничений при использовании, т.к. рассеиваемая мощность должны быть отведена с достаточно небольшой площади, в этом случае необходимо ставить радиатор, следствием этого является удорожание схемы. Применение дискретных модулей выпрямителя и инвертора в этом случае может оказаться более целесообразным. Компания Diotec предлагает компромиссное решение в виде отдельного модуля выпрямителя. Такое решение обеспечивает наилучший отвод тепла, а значит и лучше стабильность и срок службы элемента. Серия трехфазных мостов DB с терминалами типа Fast-On и серия DBI в корпусах собственной разработки Diotec с односторонним расположением выводов, наилучшим образом подходит для схем малой и средней мощности. Трехфазные выпрямители серии DB рассчитаны на ток 15-35 А при напряжении до 1600 В, выпрямители серии DBI рассчитаны на ток до 25 А при напряжении до 1600 В. В портфолио диодных выпрямителей компании Diotec насчитывается большой перечень однофазных выпрямителей, таких серий как B40, B80, B125/250/380, CS рассчитанных на ток до 7А при напряжении до 1000 В, GBS, GBI, GBU, KBU, KBPC, PB на ток 4-35 А и напряжение до 1600 В. В таблице 2 приведены некоторые наименования диодных выпрямителей этих серий и их краткие характеристики. Таблица 2. Характеристики одно- и трехфазных диодных выпрямителей

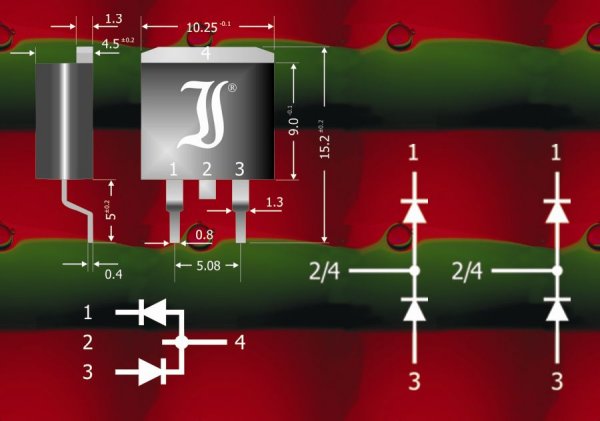

Для применения в одно- и трехфазных схемах компания Diotec предлагает новые полумосты серии S16 в корпусе D2PAK (TO263). Два или три таких полумоста могут легко сформировать одно- или трехфазную схему входного выпрямителя.
Такой полумост улучшает процесс автоматической пайки плат и не требует ручного процесса монтажа мост/радиатор в источниках питания и блоках управления двигателем, рассчитанных на работу до нескольких сотен Ватт. Серия S16 содержит два диода номиналом 8 А, которые могут использоваться, для создания однофазного моста с максимальным током 16 А или трехфазного моста с током до 24 А. Обратное напряжение полумоста достигает 1000 В, максимальный ток перегрузки 135 A при частоте 50 Гц. Diotec на рынке электронных компонентов Как видно из рассмотренных примеров области применения диодных выпрямителей, очень велик. Компания Diotec, являющаяся одним из лидеров на рынке полупроводниковых элементов, не ограничивается производством диодных выпрямителей, она имеет сильный портфолио полупроводниковых продуктов диодов и транзисторов общего применения, TVS-диодов (или как еще их называют супрессоры, или ограничительные диоды), быстрые и сверхбыстрые диоды, диоды Шоттки, диоды Зенера и др. Российский рынок электроники имеет свою специфику работы, и порой цена на компонент становится основным аргументом при выборе того или иного производителя, чем электрические характеристики и их надежность. Многие азиатские производители поставляют свою дешевую продукцию на российский рынок. Компания Diotec является большим подспорьем на российском рынке электронных компонентов для азиатских компаний, обладая высочайшим качеством продукции и приемлемой ценой. В сочетании с передовыми технологиями и немецким подходом к организации производства продукция Diotec позволяет применять ее в различных отраслях электроники, где предъявляются повышенные требования к надежности. Опыт применения компонентов Diotec показал, что их легко можно применять в электронике, где ранее применялись электронные компоненты других известных производителей, таких как Егоров Алексей,  Главная - Микросхемы - DOC - ЖКИ - Источники питания - Электромеханика - Интерфейсы - Программы - Применения - Статьи |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
