Цифровые транзисторы фирмы ROHM

Фирме ROHM принадлежит первенство в разработке и производстве цифровых транзисторов нашедших широкое применение в аудио/видео аппаратуре и микроконтроллерной схемотехнике. Цифровой транзистор (digital transistor или bias resistor transistor) состоит из биполярного транзистора и цепочки из одного или двух резисторов, либо резистора и стабилитрона. Внутренние резисторы полностью изолированы и являются тонкопленочными. Управляются такие транзисторы непосредственно от TTЛ или KMOП уровней. Применение цифровых транзисторов позволяет сократить затраты на монтаж и уменьшить занимаемую площадь печатной платы. Вид внутренней схемы и номиналы цифрового транзистора определяются по его маркировке.

Расшифровка маркировки цифровых транзисторов
Рис. 1. Расшифровка маркировки цифровых транзисторов

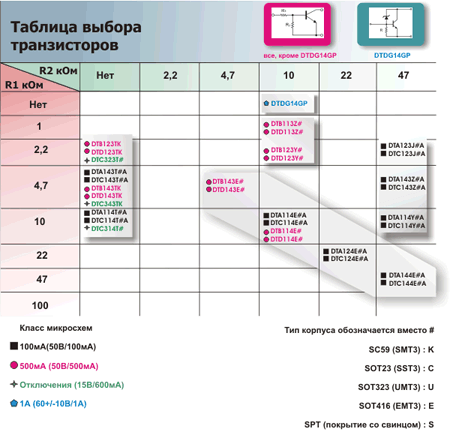

Для решения прикладных задач выбор цифрового транзистора осуществляется по следующим критериям. Во первых, по току и структуре - 100 мА (PNP/NPN - DTA/DTC-серии), или 500 мА (PNP/NPN - DTB/DTD серии). Во вторых, по номиналу встроенных резисторов - R1 или R2: 1; 2.2; 4.7; 10; 22; 47; 100k . И наконец, по типу корпуса - EMT3 (SC-75A), UMT3 (SOT-323), SMT3 (SC-59), SST3 (SOT-23), MPT3 (SOT-89), SPT (SC-72).

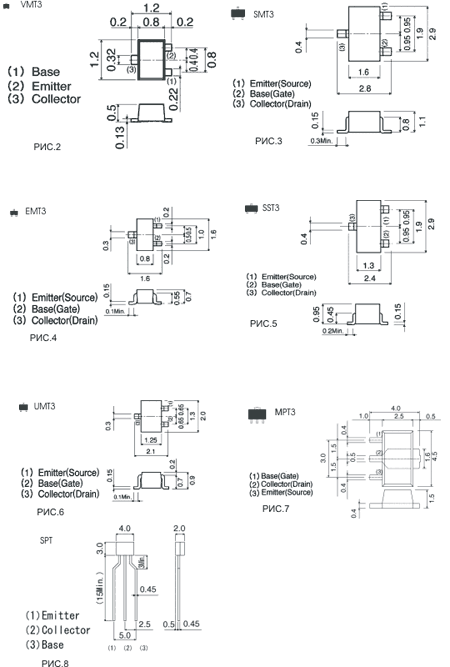

Цифровые транзисторы выпускаются в корпусах для обычного и поверхностного монтажа. На рисунках 2-8 приведены наиболее распространенные корпуса в терминологии фирмы ROHM и их размеры.

Более подробную информацию можно получить у официального дистрибьютора фирмы ROHM — Rainbow Technologies www.rtcs.ru и на сайте производителя www.rohm.com.
