Отличие бессвинцовой технологии от стандартного процесса

Если говорить о принципиальных моментах, то бессвинцовая пайка практически ничем, кроме температуры, не отличается от традиционной Sn/Pb-технологии. Однако могут потребоваться некоторые изменения на определенных операциях техпроцесса. Так, например, новые типы припоев и флюсов могут повлиять на характеристики припойной пасты. Могут измениться такие свойства паст, как срок службы и хранения, текучесть, что потребует изменения конструкции ракеля и режимов оплавления.

При воздействии повышенной температуры пайки может произойти вспучивание корпусов ИС, растрескивание кристаллов, нарушение функционирования схем. Схожие эффекты возникают и в печатных платах. Под действием температуры происходит расслоение основания, ухудшается плоскостность, что отрицательно сказывается на точности установки ИС, особенно в корпусах больших размеров.

Для оценки влияния повышенной температуры и более длительного времени пайки требуется переаттестация существующей технологии пайки. Такие исследования сегодня проводятся SEMI и JEDEC.

Что касается оплавления, то влияние бессвинцовой пайки неодинаково на различных стадиях процесса. Все основные изменения связаны, в первую очередь, с более высокой температурой пайки. Требуется более тщательный выбор компонентов и материалов основания платы.

Другие проблемы касаются охлаждения устройства и поддержки платы. Особенно чувствительны к скорости охлаждения многокомпонентные сплавы, содержащие более двух металлов. В таких припоях могут образовываться различные интерметаллические соединения в зависимости от скорости охлаждения.

Исследования стандартной технологии монтажа на поверхность и пайки волной припоя показали, что выбор сплава оказывают влияние как экономические, так и технологические факторы. Так, например, сплавы на основе индия весьма дороги, их нерационально использовать для пайки волной, когда необходимо загружать в ванну большое количество припоя. Однако этот материал может быть с успехом применен для изготовления выводов flip-chip-кристаллов.

Технологии всех составляющих процесса производства постоянно совершенствуются. Большинство вопросов связанных с технологическим процессом пайки уже решены. Производители приводят достаточно подробную информацию по способу процесса пайки выпускаемых ими изделий на своих сайтах в соответствующих разделах.

Бессвинцовые припои

В последние несколько лет стремительно развивался процесс перехода к новому типу припоев - бессвинцовым припоям. Родоначальниками в данной области считаются японские производители, которые уделяют большое внимание охране окружающей среды и стремятся получить новую безопасную и перспективную технику сборки печатных плат.

Основными причинами перехода к новому типу припоев (помимо экологической безопасности) являются более высокие эксплуатационные характеристики таких припоев. Однако существует ряд причин, по которым промышленное применение такого типа припоев до сих пор ограничено. Дело в том, что бессвинцовый тип припоев имеет более высокую температуру пайки, что сказывается на сложности паяльного оборудования: приходится выдерживать более узкую границу термопрофиля (рис. 1).

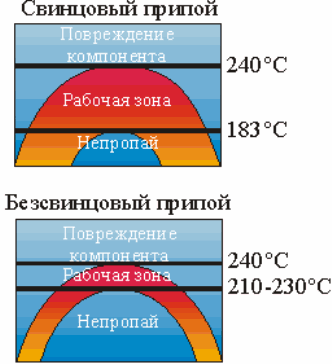

Рисунок 1

Оборудование должно иметь термодатчики расположенные по всей площади нагрева печатной платы и контролировать термопрофиль в режиме реального времени.

Естественно, что переоборудование сборочного цеха для использования бессвинцового типа припоев экономически невыгодно для производителей, однако, по мнению специалистов, борьба за чистоту окружающей среды и требования к повышению качества пайки при постоянной тенденции уменьшения размеров устройств, приведут к полному переходу электронной промышленности на безсвинцовые припои к концу 2005 года.

Подбор оптимального термопрофиля

При использовании бессвинцовых припойных паст разница температур между участками плат с большей массой и меньшей должна быть минимальной. Это достигается правильно подобранным температурным профилем пайки. Уменьшить разницу температур позволяют следующие методы:

• Увеличение времени предварительного нагрева. Этот метод позволяет в значительной степени уменьшить температурную разницу, однако при увеличении времени предварительного нагрева происходит испарение флюса, что приводит к ухудшению смачиваемости из-за окисления спаиваемых поверхностей.
• Увеличение температуры предварительного нагрева. Обычно температура предварительного нагрева 140-160°С, однако для бессвинцовых припойных паст она может быть увеличена до 170-190°С. Так как температура преднагрева повышена, скачок температур между этапом преднагрева и пайки будет меньше чем в обычном термопрофиле, следовательно не будет такой заметной разницы температур различных участков печатной платы, вызванной разной скоростью нагрева. Недостаток этого метода, как и предыдущего, заключается в быстром испарении флюса (еще на этапе предварительного нагрева), что сказывается на надежности пайки.

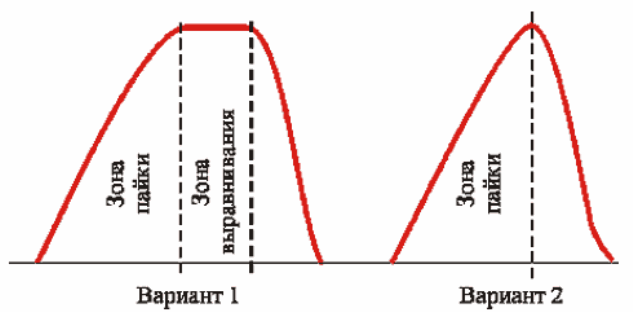

• Трапециевидный термопрофиль (рис. 2).

Рисунок 2

Используя такую форму термопрофиля современные печи оплавления позволяют уменьшить температурную разницу между 45 мм BGA и корпусом SO микросхемы до 8°С, что считается приемлемым.

Основные типы бессвинцовых припоев

Существует 5 основных групп бессвинцовых припоев:

• SnCu Медьсодержащие эвтектические припои изначально создавались для пайки печатных плат волной припоя. Недостатком этого типа является высокая температура расплавления и худшие механические свойства по сравнению с другими бессвинцовыми припоями.


• SnAg Серебросодержащие припои используются в качестве бессвинцовых припоев уже много лет. Они имеют хорошие механические свойства и лучше паяются чем медьсодержащие припои. Эти припои также являются эвтектическими, температура расплавления 221°С. Сравнительные тесты пайки таким типом припоя и обычным свинецсодержащим припоем показывают значительное преимущество бессвинцового припоя по надежности пайки.


• SnAgCu Сплав олова серебра и меди является трехкомпонентным эвтектическим припоем. Он использовался задолго до появления серебросодержащего припоя. Преимущество такого типа заключается в более низкой температуре расплавления (217°С). Соотношение компонентов в таком припое является по сей день предметом постоянных дискуссий. Припой с составом 95,5%Sn+3,8%Ag+0,7Cu рекомендован для Brite-Euram project (European Research in Advanced Materials). Этот проект показал, что такой тип припоя обладает лучшей надежностью и спаиваемостью чем серебро- и медьсодержащие безсвинцовые припои. Добавление сурьмы (0,5%Sb) позволило приспособить этот тип припоя для пайки волной. Этот тип припоя используется в промышленности наряду с серебросодержащим. Предпочтение тому или иному типу отдается исходя из экономических соображений и оборудования производства.


• SnAgBi (Cu) (Ge). Низкая температура плавления такого сплава сильно повышает надежность пайки. Температура расплавления такого типа припоя в различных сочетаниях соотношений металлов колеблется в диапазоне 200-210°С. Компания Matsushita подтвердила, что этот тип припоев обладает лучшей спаиваемостью среди бессвинцовых припоев. Добавление Cu и/или Ge улучшает прочность паяного соединения, а также смачиваемость спаиваемых поверхностей припоем. Значительная тенденция такого типа припоев образовывать припойные перемычки по сравнению с другими бессвинцовыми припоями может быть уменьшена добавлением других примесей.


• SnZnBi Этот тип припоев имеет температуру расплавления близкую к эвтектическим свинецсодержащим припоям, однако наличие Zn приводит ко многим проблемам связанным с их химической активностью:
  1. Малое время хранения припойной пасты
  2. Необходимость использования активных флюсов
  3. Чрезмерное шлакование и оксидирование
  4. Потенциальные проблемы коррозии при сборке

Использование такого типа припоев рекомендуется для пайки в среде защитного газа.

Для сборки особо важных устройств (оборонная промышленность, автономные устройства) рекомендуется использование высококачественных SnAgCu припоев с добавкой (при необходимости) Sb. Для профессиональной техники (промышленность, системы связи) рекомендуется использование SnAgCu или SnAg двухкомпонентых эвтектических припоев. Для техники широкого потребления (TV, аудио- видео, офисное оборудование) может использоваться широкий диапазон сплавов, таких как SnAgCu(Sb) и сплавов SnAg группы. В меньшей степени используются SnCu и SnAgBi припои - их выбор обусловлен финансовой политикой компаний (в основном по отношению к Bi содержащим припоям).

Сегодня выдано множество патентов на сплавы различных составов для замены свинцовых припоев. Не все сплавы коммерческие, но выбор достаточно широкий. В настоящее время сложно ответить на вопрос, какой сплав самый лучший, однако выбор уже есть. Сплавы отличаются как по температуре плавления, так и по смачиваемости, прочности, стоимости. Каждый припой обладает уникальным сочетанием свойств.

При переводе изделий на бессвинцовую пайку приходится учитывать целый ряд факторов. Припои подбирают, исходя из особенностей конструкции устройства, топологии печатной платы, механических и электрических характеристик блока, условий его эксплуатации. При выборе учитывают также температуру плавления припоя, надежность паяных соединений, устойчивость монтируемых компонентов к температуре пайки, различия режимов при пайке оплавлением и волной припоя.

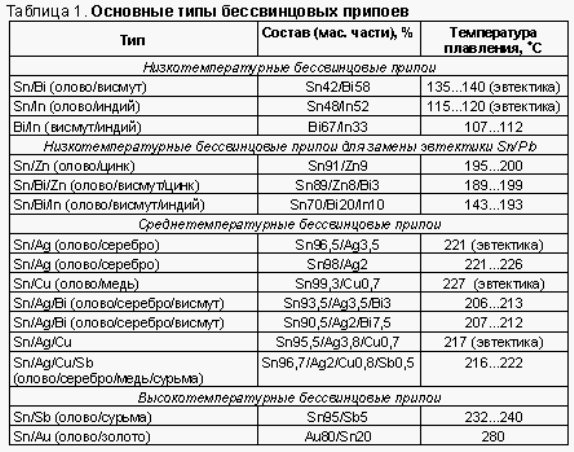

Основной критерий при выборе припоя - это температура плавления. Все припои по этому признаку можно разделить на четыре группы: низкотемпературные (температура плавления ниже 180°C), с температурой плавления, равной эвтектике Sn63/Pb37 (180...200°C), со средней температурой плавления (200...230°C) и высокотемпературные (230...350°C). Основные типы бессвинцовых припоев приведены в таблице 1.

Низкотемпературные припои имеют ограниченное применение. В их состав входят, кроме олова, висмут и индий. Самые распространенные эвтектические сплавы - олово-висмут и олово-индий. Трудно ожидать, что сплавы с низкой температурой плавления обеспечат надежные паяные соединения при высоких температурах эксплуатации. Существуют также ограничения по поставкам индия и висмута, высока стоимость припоев на их основе.

Большинство среднетемпературных припоев для замены свинца - это сложные по составу сплавы на основе олова с добавлением меди, серебра, висмута и сурьмы. К сожалению, ни один из них не может полностью заменить Sn63/Pb37, у всех сплавов выше температура плавления. Наиболее близкий по своим свойствам припой Sn95,5/Ag3,8/Cu0,7 сегодня используется для пайки оплавлением при поверхностном монтаже.

Сплавы с большим содержанием свинца имеют температуру плавления около 230°C. В этом температурном диапазоне практически отсутствуют безсвинцовые припои для замены. Самый дешевый заменитель - это припой Sn99,3/Cu0,7, который рекомендован для пайки волной припоя. Недостаток Sn/Cu-припоев - высокая температура плавления (227°C для эвтектики) и низкая прочность. Предпочтительны эвтектические сплавы, поскольку их кристаллизация происходит в узком температурном диапазоне, при этом отсутствует смещение компонентов, в результате чего достигается более высокая надежность соединений (меньше вероятность получения "холодных" паек).

Лучшими свойствами обладают сплавы Sn/Ag, у них более высокая смачиваемость и прочность по сравнению с Sn/Cu. Эвтектический сплав Sn96,5/Ag3,5 с температурой плавления 221°C при испытаниях на термоциклирование показал более высокую надежность по сравнению с Sn/Pb. Припой Sn96,5/Ag3,5 многие годы успешно применяется в специальной аппаратуре.

Эвтектический припой Sn95,5/Ag3,8/Cu0,7 был получен в результате доработки базового сплава Sn/Ag. Несколько лет назад этот сплав был неизвестен, поскольку припой Sn/Ag/Cu имел более низкую точку плавления (217°C) по сравнению с Sn/Ag. Точный состав этого припоя по-прежнему остается предметом для обсуждения. Sn/Ag/Cu может быть использован для получения как универсальных, так и высокотемпературных припоев.

Sn93,5/Ag3,5/Bi3 имеет более низкую температуру плавления и более высокую надежность паяных соединений. Сплав обладает наилучшей паяемостью среди всех бессвинцовых припоев. Добавление меди и/или германия к Sn/Ag/Bi значительно повышает смачиваемость, а также прочность паяного соединения.

Припой Sn89/Zn8/Bi3 имеет температуру плавления, близкую к эвтектике Sn/Pb, однако наличие в его составе цинка приводит к ряду проблем. Припойные пасты на этой основе имеют короткое время жизни, требуется флюс повышенной активности, при оплавлении образуется труднорастворимая окалина, паяные соединения подвержены коррозии, требуется обязательная промывка соединений после пайки.

National Electronics Manufacturing Initiative (NEMI) рекомендует для пайки оплавлением сплав Sn3,9/Ag0,6/Cu, для пайки волной - менее дорогие припои Sn0,7/Cu и Sn3,5/Ag, поскольку во втором случае требуются большие объемы припойного материала. Такого же мнения придерживается и европейский консорциум IDEALS. В настоящее время эта организация занята изучением сплава Sn/Ag3,8/Cu0,76, считая его пригодным как для оплавления и пайки волной, так и для ремонтных работ.

JEIPA предлагается три сплава для замены Sn/Pb - олово/серебро/медь (Sn/Ag/Cu) и два сплава на основе олово/серебро/висмут (Sn/Ag/Bi). Другие производители рассматривают возможность использования нескольких бессвинцовых припоев, включая Sn/Ag/Bi, лучший из которых определится в процессе промышленных испытаний.

Самая последняя информация приводится на сайтах производителей.

Результаты проводимых во многих странах исследований говорят о том, что на сегодняшний день лидером в бессвинцовой гонке являются сплавы системы Sn/Ag/Cu. Возможно, через некоторое время будут найдены и другие составы.

Бессвинцовые покрытия и их совместимость

Крупные поставщики компонентов один за другим анонсируют свои продукты, выводимые на рынок бессвинцовых изделий. Широкому распространению бессвинцовых покрытий препятствовала их высокая стоимость. ST Assembly Test Services Ltd. (STATS) для покрытия выводов ИС предложила использовать чистое олово (Sn). Цель инициативы STATS - предоставить заказчикам экологически чистые корпуса, удовлетворяющие стандартам качества по электрическим, механическим параметрам и надежности. Альтернативными сплавами для шариков припоя стали Sn/Ag и Sn/Ag/Cu.

О совместимости покрытий

Использование бессвинцовых покрытий при производстве печатных плат не является какой-то новостью. Промышленность в течение многих лет применяет сплавы типа Ni/Au, Pd/Ni, Sn, Ag, Pd, имидазол (C3H4N2) и OSP. Сегодня проблема состоит в том, что для бессвинцовой технологии нужно выбрать один из них, но до сих пор неясно, на каком материале остановиться.

Проведенные в NCMS исследования показали, что смачиваемость четырех из пяти бессвинцовых покрытий (имидазол, горячий Sn, Pd/Ni и Pd) не выдерживает критики по сравнению с эвтектикой Sn/Pb. Наиболее перспективным покрытием для пайки меди бессвинцовыми припоями признан имидазол. Покрытия Sn, Pd и Au обеспечивают хорошую смачиваемость практически для всех припоев, однако плохо работают с Sn58/Bi по меди.

Перспективными для производства бессвинцовых печатных плат считаются также сплавы системы Sn/Cu, близкие к Sn/Pb по своим характеристикам. Однако более высокая температура процесса может вызвать нежелательные эффекты. После нескольких циклов оплавления и/или ремонта покрытия теряют свои защитные свойства.

Флюсы

Флюсы* для пайки аппаратуры делятся на две группы: неактивированные - на основе канифоли и полиэфирных смол, и активированные. Канифоль состоит из смеси нескольких слабых органических кислот, основная из которых - абиетиновая, растворяющая оксиды меди, но не воздействующая на чистую медь. Вместе с тем абиетинаты меди не являются коррозионными продуктами. Канифоль и полиэфирные смолы, попадая в диэлектрик печатной платы, не снижают его сопротивление изоляции.

* Флюсы - материалы, применяемые в металлургических процессах с целью образования или регулирования состава шлака, предохранения расплавленных металлов от взаимодействия с внешней газовой средой, а также служащие для связывания окислов при пайке и сварке металлов. При плавке и рафинировании металлов флюсы вводят для получения шлаков с заданными физическими и химическими свойствами (например, для понижения тугоплавкости и вязкости, изменения электропроводности), для ошлакования пустой породы и золы топлива, растворения вредных примесей.

Различают флюсы основные (известняк, доломит, пиритный огарок, известь, сода, которые содержат окислы кальция, магния, железа и др. металлов), кислые (кварц, песок, кремень, содержащие кремнезём) и нейтральные (глина, бокситы, бой шамотного кирпича, плавиковый шпат, содержащие глинозём или фторид кальция). Расплавы цветных металлов и сплавов предохраняют от окисления покровными или защитными флюсы; для этой цели применяются главным образом хлориды и фториды щелочных и щёлочноземельных металлов (каменная соль, сильвинит, карналлит, криолит, бура, канифоль). При пайке и сварке используют канифоль, буру, хлорид цинка, хлорид аммония, плавиковый шпат и др. флюсы Для дуговой электросварки разработан ряд флюсы, которые предварительно переплавляют и обрабатывают, а сварку ведут непосредственно под флюсы

© "Большая Российская энциклопедия"

Неактивированные флюсы широко применяются для пайки изделий ответственного назначения и в качестве консервирующих покрытий, сохраняющих паяемость печатных плат в условиях длительного складского хранения.

В активированных флюсах, как это следует из названия, присутствуют активаторы - вещества, повышающие флюсующую активность. Среди них - амины, слабые органические кислоты и другие. Активаторы, как правило, содержат ионы галогенов или активные остатки, снижающие сопротивление изоляции диэлектриков. Поэтому активированные флюсы и их остатки следует тщательно отмывать. Их рекомендуется применять при высокопроизводительной механизированной пайке, пайке плохо смачиваемых металлов (например, никеля). К этой группе относятся также водорастворимые флюсы, не содержащие канифоли.

Режим пайки волной при переходе от Sn/Pb к бессвинцовым припоям изменился незначительно. В таких системах могут быть использованы прежние флюсы. При бессвинцовой пайке волной более предпочтительны водорастворимые флюсы. Температура бессвинцовой пайки несколько выше (примерно на 30°C), что следует учитывать при выборе флюса. Для высокотемпературных припоев используются флюсы исключительно на основе канифоли.

Вводимый в припойную пасту флюс играет ту же роль, что и при пайке компактным припоем. Обычно в пасту вводят те же флюсы, которые используются и при обычной пайке.

Очистка функциональных узлов после пайки

Для достижения высокого качества отмывки требуются разные растворители. Остатки флюса при бессвинцовой пайке отличаются по составу от традиционных. Накопленный опыт свидетельствует, что при более высокой температуре сложнее удалять остатки флюса из паяного соединения. Подробные сведения о результатах испытаний различных моющих жидкостей при бессвинцовой пайке и точная информация приводится на сайтах производителей.
