 Серия TEN06
Модельный ряд
| Наименование |
Входное напряжение, VDC |
Выходное напряжение, VDC |
Выходной ток, mA |
Количество выходов |
| TEN06-05S33 |
4,5 - 9 |
3.3 |
1500 |
1 |
| TEN06-05S05 |
4,5 - 9 |
5 |
1200 |
1 |
| TEN06-05S12 |
4,5 - 9 |
12 |
500 |
1 |
| TEN06-05D12 |
4,5 - 9 |
± 12 |
± 250 |
2 |
| TEN06-12S33 |
9 -18 |
3.3 |
1500 |
1 |
| TEN06-12S05 |
9 -18 |
5 |
1200 |
1 |
| TEN06-12S12 |
9 -18 |
12 |
500 |
1 |
| TEN06-12D12 |
9 -18 |
± 12 |
± 250 |
2 |
| TEN06-24S33 |
18 - 36 |
3.3 |
1500 |
1 |
| TEN06-24S05 |
18 - 36 |
5 |
1200 |
1 |
| TEN06-24S12 |
18 - 36 |
12 |
500 |
1 |
| TEN06-24D12 |
18 - 36 |
± 12 |
± 250 |
2 |
| TEN06-48S33 |
36 - 75 |
3.3 |
1500 |
1 |
| TEN06-48S05 |
36 - 75 |
5 |
1200 |
1 |
| TEN06-48S12 |
36 - 75 |
12 |
500 |
1 |
| TEN06-48D12 |
36 - 75 |
± 12 |
±250 |
2 |
 |

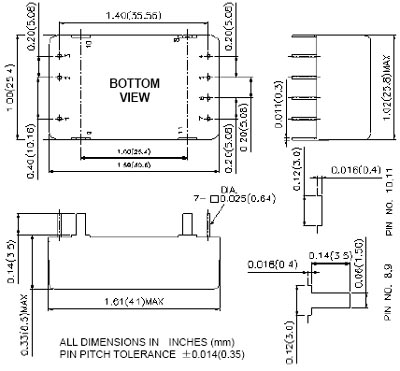

Расположение выводов
|
PIN |
SINGLE |
DUAL |
|
1 |
+ Vi |
+ Vi |
|
2 |
Ctrl |
Ctrl |
|
3 |
-Vj |
-Vi |
|
4 |
NC |
-Vo |
|
5 |
-Vo |
COM |
|
6 |
Vset |
Vset |
|
7 |
+ V6 |
+ Vo |
|
Документация:
| |
|
 |
154 Kb Engl Описание DC-DC конвертора |
|
