Серия PMKC03

Модельный ряд

Наименование Входное напряжение, VDC Выходное напряжение, B Выходной ток, мА Колич. выходов
PMKC03-05S33 4,5-6 3,3 600 1
PMKC03-05S05 4,5-6 5 600 1
PMKC03-05S12 4,5-6 12 250 1
PMKC03-05S15 4,5-6 15 200 1
PMKC03-05D05 4,5-6 ± 5   ± 300  2
PMKC03-05D12 4,5-6 ± 12   ± 125  2
PMKC03-05D15 4,5-6 ± 15   ± 100  2
PMKC03-05DS05 4,5-6 V1 : 5;
V2 : 5 		 V1 : 300;
V2: 300 		 2
PMKC03-05DS12 4,5-6 V1 : 12;
V2 : 12 		 V1 : 125;
V2: 125 		 2
PMKC03-05DS15 4,5-6 V1 : 15;
V2 : 15 		 V1 : 100;
V2: 100		 2
PMKC03-12S33 9-13 3,3 600 1
PMKC03-12S05 9-13 5 600 1
PMKC03-12S12 9-13 12 250 1
PMKC03-12S15 9-13 15 200 1
PMKC03-12D05 9-13 ± 5   ± 300  2
PMKC03-12D12 9-13 ± 12   ± 125  2
PMKC03-12D15 9-13 ± 15   ± 100  2
PMKC03-12DS05 9-13 V1 : 5;
V2 : 5 		 V1 : 300;
V2: 300 		 2
PMKC03-12DS12 9-13 V1 : 12;
V2 : 12 		 V1 : 125;
V2: 125 		 2
PMKC03-12DS15 9-13 V1 : 15;
V2 : 15 		 V1 : 100;
V2: 100		 2
PMKC03-24S33 18-36 3,3 600 1
PMKC03-24S05 18-36 5 600 1
PMKC03-24S12 18-36 12 250 1
PMKC03-24S15 18-36 15 200 1
PMKC03-24D05 18-36 ± 5   ± 300  2
PMKC03-24D12 18-36 ± 12   ± 125  2
PMKC03-24D15 18-36 ± 15   ± 100  2
PMKC03-24DSD5 18-36 V1 : 5;
V2 : 5 		 V1 : 300;
V2: 300 		 2
PMKC03-24DS12 18-36 V1 : 12;
V2 : 12 		 V1 : 125;
V2: 125 		 2
PMKC03-24DS15 18-36 V1 : 15;
V2 : 15 		 V1 : 100;
V2: 100		 2
PMKC03-48S33 36-75 3,3 600 1
PMKC03-48S05 36-75 5 600 1
PMKC03-48S12 36-75 12 250 1
PMKC03-48S15 36-75 15 200 1
PMKC03-48D05 36-75 ± 5   ± 300  2
PMKC03-48D12 36-75 ± 12   ± 125  2
PMKC03-48D15 36-75 ± 15   ± 100  2
PMKC03-48DS05 36-75 V1 : 5;
V2 : 5 		 V1 : 300;
V2: 300 		 2
PMKC03-48DS12 36-75 V1 : 12;
V2 : 12 		 V1 : 125;
V2: 125 		 2
PMKC03-48DS15 36-75 V1 : 15;
V2 : 15 		 V1 : 100;
V2: 100		 2

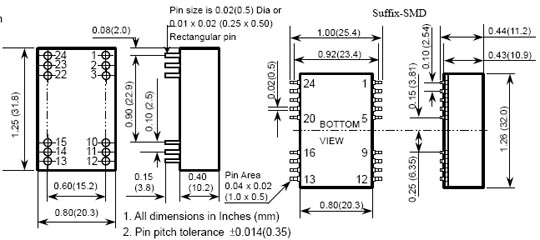

Расположение выводов

DIP PIN CONNECTION
PIN SINGLE DUAL DS PIN SINGLE DUAL DS
1 + INPUT + INPUT + INPUT 24 + INPUT + INPUT + INPUT
2 NC - OUTPUT - VI out 23 NC - OUTPUT -VI out
3 NC Cofv'VION + V1 out 22 NC COMMON + VI out
10 -OUTPUT COMMON - V2 out 15 - OUTPUT COMMON -V2out
11 +OUTPUT +OUTPUT + V2 out 14 +OUTPUT +OUTPUT + V2 out
12 - INPUT - INPUT - INPUT 13 -INPUT - INPUT -INPUT

SMD PIN CONNECTION
PIN SINGLE DUAL DS PIN SINGLE DUAL DS
1 + INPUT + INPUT + INPUT 24 + INPUT + INPUT + INPUT
2 NC - OUTPUT -VI out 23 NC - OUTPUT - V1 out
3 NC COMMON + VI out 22 NC COMMON + VI out
10 -OUTPUT COMMON -V2out 15 -OUTPUT COMMON - V2 out
11 fOUTPUT +OUTPUT + V2 out 14 +OUTPUT +OUTPUT + V2 out
12 - INPUT - INPUT - INPUT 13 - INPUT - INPUT - INPUT
Others NC NC NC Others NC NC NC

Документация:

  132 Kb Engl Описание DC-DC конвертора
