 Серия HEC75
Модельный ряд
| Наименование |
Входное напряжение, VDC |
Выходное напряжение, VDC |
Выходной ток, A |
Количество выходов |
| HEC75-48S1P8 |
36 - 75 |
1,8 |
20 |
1 |
| HEC75-48S2P5 |
36 - 75 |
2.5 |
20 |
1 |
| HEC75-48S3P3 |
36 - 75 |
3,3 |
20 |
1 |
| HEC75-48S05 |
36 - 75 |
5 |
15 |
1 |
| HEC75-48S15 |
36 - 75 |
15 |
5 |
1 |
| Наименование |
Входное напряжение, VDC |
Выходное напряжение, VDC |
Выходной ток, A |
Количество выходов |
| HEC75-48D3305 |
36 - 75 |
5 / 3,3 |
15 / 15 |
2 |
| HEC75-48D3325 |
36 - 75 |
3,3 / 2,5 |
15 / 15 |
2 |
| HEC75-48D0518 |
36 - 75 |
5 / 1,8 |
15 / 15 |
2 |
| HEC75-48D3318 |
36 - 75 |
3,3 / 1,8 |
15 / 15 |
2 |
 |

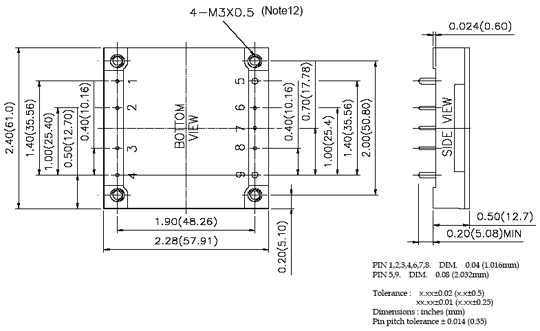

Расположение выводов
|
PIN |
Define |
Diameter |
|
1 |
-INPUT |
0.04 Inches |
|
2 |
CASE |
0.04 Inches |
|
3 |
CTRL |
0.04 Inches |
|
4 |
+ INPUT |
0.04 Inches |
|
5 |
+ V2 |
0.04 Inches |
|
6 |
-V2 (COM) |
0.04 Inches |
|
7 |
V2TRIM |
0.04 Inches |
|
8 |
+V1 |
0.04 Inches |
|
9 |
-V1 (COM) |
0.04 Inches |
|
10 |
V1 TRIM |
0.04 Inches |
|
Документация
| |
|
 |
372 Kb Engl Описание DC-DC конвертора |
|
