Одно канальный нерегулируемый DC-DC конвертор мощностью 1 ватт серии DUR01
 |
- выходная мощность до 1 Ватт
- Корпус SIL4
- Гальваническая развязка 1Кв
- Нерегулируемый выход
- Не требует внешних компонентов
|
| Электрические характеристики |
Все характеристики приведены для типового входного напряжения, номинального выходного тока и температуры окружающей среды 25°С |
| Входные напряжения |
| Входное напряжение |
3.3V номинал |
3.0...3.6V |
| 5V номинал |
4.5...5.5V |
| 12V номинал |
10.8...13.2V |
| 24V номинал |
21.6...26.4V |
| Выходные характеристики |
Точность выходного напряжения
Помехи и шумы до 20МГц
Изменение выходного напряжение по отношению к входному
Изменения выходного напряжения при изменении входного на ±10%
Для моделей 3,3 и 5,0 В
Для других
КПД
Температурный коэфициент
Защита от КЗ
|
±5%
100mVP-P max.
±1.2%/1% of Vin
±10%
±6%
70% тип.
±0,1%/°С
1сек max.
|
| Основные характеристики |
Частота преоброзования
Гальваническая развязка
Сопротивление изоляции
|
не менее 100КГц
1 000 Вольт
109Ohms
|
| Эксплуатационные характеристики |
Рабочий диапазон температур
Диапазон температур сохраняемости
Охлаждение |
0...+72°С
-55...+105°С
Естественное воздушное |

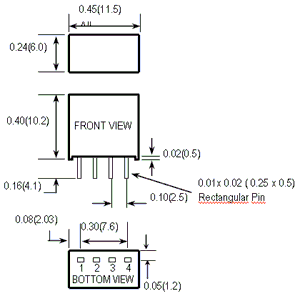

| Физические характеристики |
материал корпуса
Размеры
|
Изолирующий черный пластик
0.45x0.4x0.24 Inches |
Модельный ряд
| Наименование |
Входное напряж., VDC |
Выходное напряж., VDC |
Выходной ток, mA |
| DUR01-05S05 |
4,5 - 5,5 |
5 |
200 |
| DUR01-05S12 |
4,5 - 5,5 |
12 |
84 |
| DUR01-05S15 |
4,5 - 5,5 |
15 |
66 |
| DUR01-05S33 |
4,5 - 5,5 |
3.3 |
303 |
| DUR01-12S05 |
10,8 - 13,2 |
5 |
200 |
| DUR01-12S12 |
10,8 - 13,2 |
12 |
84 |
| DUR01-12S15 |
10,8 - 13,2 |
15 |
66 |
| DUR01-12S33 |
10,8 - 13,2 |
3.3 |
303 |
| DUR01-15S05 |
13,5 - 16,5 |
5 |
200 |
| DUR01-15S12 |
13,5 - 16,5 |
12 |
84 |
| DUR01-15S15 |
13,5 - 16,5 |
15 |
66 |
| DUR01-15S33 |
13,5 - 16,5 |
3.3 |
303 |
| DUR01-24S05 |
21,6 - 26,4 |
5 |
200 |
| DUR01-24S12 |
21,6 - 26,4 |
12 |
84 |
| DUR01-24S15 |
21,6 - 26,4 |
15 |
66 |
| DUR01-24S33 |
21,6 - 26,4 |
3.3 |
303 |
| DUR01-33S05 |
3,0 - 3,6 |
5 |
200 |
| DUR01-33S12 |
3,0 - 3,6 |
12 |
84 |
| DUR01-33S15 |
3,0 - 3,6 |
15 |
66 |
| DUR01-33S33 |
3,0 - 3,6 |
3.3 |
303 |
|
| Расположение выводов |
| № вывода |
Название |
| 1 |
-Vin |
| 2 |
+Vin |
| 3 |
-Vout |
| 4 |
+Vout |
|
Документация:
| |
|
 |
51 Kb Engl Описание DC-DC конвертора |
|
