Серия DR1P5

Модельный ряд

Наименование Входное напряжение, B Выходное напряжение, B Выходной ток, мА
DR1P5-05S05 4,5 - 5,5 5 300
DR1P5-05S12 4,5 - 5,5 12 125
DR1P5-05S15 4,5 - 5,5 15 100
DR1P5-05D05 4,5 - 5,5 ± 5 200 / - 100
DR1P5-05D12 4,5 - 5,5 ± 12 ± 60
DR1P5-05D15 4,5 - 5,5 ± 15 ± 50
DR1P5-12S05 10,8 - 13,2 5 300
DR1P5-12S12 10,8 - 13,2 12 125
DRIP5-12S15 10,8 - 13,2 15 100
DR1P5-12D05 10,8 - 13,2 ± 5 200 / - 100
DR1P5-12D12 10,8 - 13,2 ± 12 ± 60
DR1P5-12D15 10,8 - 13,2 ± 15 ± 50
DR1P5-24S05 21, 6 - 26,4 5 300
DR1P5-24S12 21, 6 - 26,4 12 125
DR1P5-24S15 21 ,6 - 26,4 15 100
DR1P5-24D05 21, 6 - 26,4 ± 5 200 / - 100
DR1P5-24D12 21 ,6 - 26,4 ± 12 ± 60
DR1P5-24D15 21 ,6 - 26,4 ± 15 ± 50

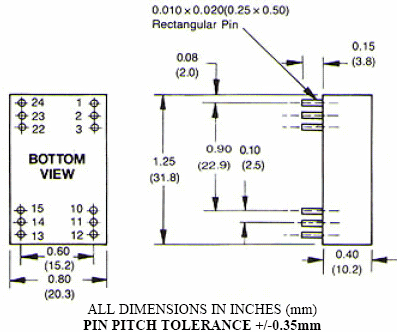

DIP PIN CONNECTION

PIN SINGLE DUAL PIN SINGLE DUAL
1 + INPUT + INPUT 24 + INPUT + INPUT
2 NC - OUTPUT 23 NC - OUTPUT
3 NC COMMON 22 NC COMMON
10 -OUTPUT COMMON 15 -OUTPUT COMMON
11 +OUTPUT +OUTPUT 14 +OUTPUT +OUTPUT
12 - INPUT - INPUT 13 - INPUT - INPUT

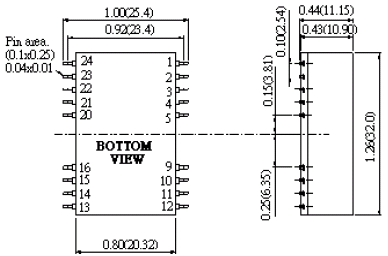

SMD PIN CONNECTION

PIN SINGLE DUAL PIN SINGLE DUAL
1 + INPUT + INPUT 24 + INPUT + INPUT
2 NC - OUTPUT 23 NC - OUTPUT
3 NC COMMON 22 NC COMMON
10 -OUTPUT COMMON 15 -OUTPUT COMMON
11 +OUTPUT +OUTPUT 14 +OUTPUT +OUTPUT
12 - INPUT - INPUT 13 - INPUT - INPUT
Others NC NC Others NC NC

Документация:

  161 Kb Engl Описание DC-DC конвертора
