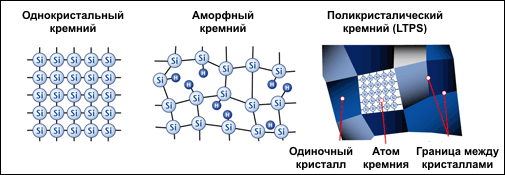

LTPS - низкотемпературная поликремневая технологияЧто такое LTPS TFT ЖКИ?LTPS (низкотемпературная поликремневая) технология - это новейший производственный процесс изготовления TFT ЖКИ. В этой технологии используется лазерный отжиг, который позволяет производить кристаллизацию кремниевой пленки при температуре менее 400°C. Поликристаллический кремний - материал на основе кремния, который содержит множество кристаллов кремния размером от 0.1 до нескольких микрон. При производстве полупроводников поликристаллический кремний обычно изготавливается при помощи LPCVD (Low Pressure Chemical Vapor Deposition - химическое осаждение при низком давлении из газообразной фазы), а затем отжигается при температуре более 900 C. Это так называемый SPC (Solid Phase Crystallization - кристаллизация твердой фазы) метод. Очевидно, что такой метод не может быть применен при производстве индикаторных панелей, так как температура плавления стекла порядка 650 C. Поэтому LTPS технология - новая технология, предназначенная для производства ЖКИ панелей. На приведенном ниже рисунке показаны структуры однокристального, аморфного и поликристаллического кремния.

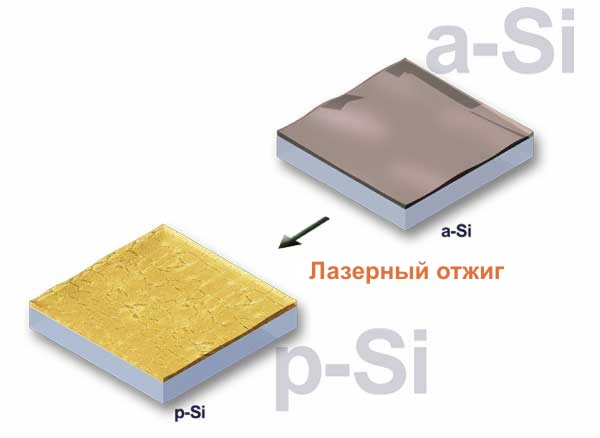

Теперь рассмотрим несколько методов формирования LTPS пленки на стеклянной или пластиковой подложке, которые используются в настоящее время: 1. MIC ( Metal Induced Crystallization - кристаллизация, вызываемая металлом ): Это разновидность SPC метода, но, по сравнению с обычным SPC методом, он позволяет получить поликристаллический кремний при более низкой температуре (приблизительно 500 - 600 C). Достигается это за счет металлизации пленки перед отжигом. Металл позволяет снизить энергию, необходимую для активизации процесса кристаллизации. 2. Cat-CVD: При этом методе осаждается уже поликристаллическая пленка, которая в дальнейшем не подвергается термической обработке (отжигу). В настоящее время уже имеется возможность выполнять осаждение при температуре ниже 300C. Однако, механизм выращивания при каталитическом взаимодействии приводит к растрескиванию смеси SiH4-H2. 3. Лазерный отжиг: Это - самый популярный метод, используемый в настоящее время. В качестве источника энергии используется эксимерный лазер. Он нагревает и расплавляет a-Si с низким содержанием водорода. После этого кремний повторно кристаллизуется в виде поликристаллической пленки. Подготовка LTPS пленки очевидно более сложна, чем a-Si пленки, но LTPS TFT имеют в 100 раз большую надежность, чем тонкопленочные транзисторы, изготовленные по a-Si технологии, а кроме того LTPS технология позволяет на стеклянной подложке изготавливать в едином цикле и КМОП интегральные схемы. p-Si технология имеет следующие основные преимущества по сравнению с a-Si технологией: 1. Обеспечивает возможность изготовления на стеклянной подложке в едином технологическом цикле интегральные схемы драйверов, что позволяет уменьшить необходимое количество периферийных устройств и стоимость. 2. Более высокий апертурный коэффициент: более высокая подвижность носителей означает, что можно обеспечить требуемое время заряда пикселя при помощи меньшего тонкопленочного транзистора. Это ведет к тому, что большая площадь элемента может быть задействована под область пропускания света. 3. Носитель для OLED: Более высокая подвижность носителей означает, что тока питания вполне достаточно для управления OLED приборами. 4. Компактность модуля: За счет наличия встроенного драйвера требуется меньшая площадь печатной платы для схемы управления. Характеристики получаемых таким образом TFT ЖКИ будут рассмотрены ниже, а пока рассмотрим основные аспекты LTPS технологии. Лазерный отжиг При лазерном отжиге кристаллизация a-Si пленки происходит уже при температуре менее 400°C. На рисунке показана структура a-Si до лазерного отжига и структура p-Si, полученная уже после лазерного отжига.

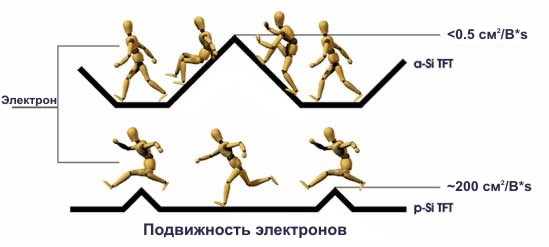

Подвижность электронов Подвижность электронов в тонкопленочных транзисторах (TFT), изготовленных по технологи LTPS достигает ~200 см2/В*s, что намного выше, чем у транзисторов a-Si технологии (всего ~0.5 см2/В*s). Повышенная подвижность электронов позволяет увеличить степень интеграции формируемой на подложке ЖКИ интегральной схемы, а так же уменьшить размеры самого тонкопленочного транзистора. Приведенный ниже рисунок упрощенно показывает к чему приводит повышенная подвижность электронов.

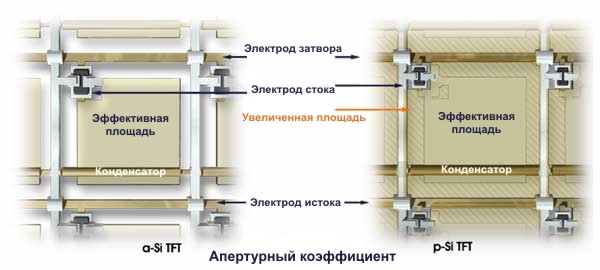

Апертурный коэффициент Апертурный коэффициент - это отношение полезной площади ячейки к ее полной площади. Так как тонкопленочный транзистор LTPS ЖКИ имеет намного меньший размер, чем транзистор ЖКИ, изготовленного по a-Si технологии, то полезная площадь ячейки, а, следовательно, и апертурный коэффициент, такого ЖКИ будет выше. Как известно, при всех равных параметрах яркость ячейки с большим апертурным коэффициентом будет больше! На приведенном ниже рисунке можно видеть, что эффективная площадь LTPS TFT больше, чем у тонкопленочного транзистора, изготовленного по a-Si технологии.

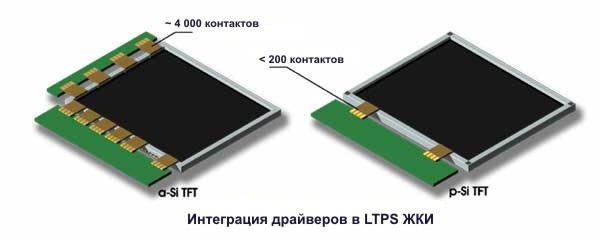

Встроенные драйверы LTPS технология позволяет в едином цикле формировать непосредственно на подложке ЖКИ и интегральные схемы драйверов. Это позволяет существенно снизить количество необходимых внешних контактов и уменьшить размеры самой подложки. Это ведет к тому, что требуемая надежность устройства может быть достигнута при меньших затратах, а следовательно стоимость всего изделия также будет ниже. На приведенном ниже рисунке упрощенно показаны ЖКИ, изготовленный по a-Si технологии и ЖКИ с интегрированным драйвером, изготовленный по LTPS технологии,. Как видно, количество контактов и площадь подложки у первого намного больше.
Характеристики LTPS технологии:
Производство LTPS TFT ЖКИ На приведенном ниже рисунке показана структурная схема производства LTPS TFT ЖКИ.
