Графический ЖК-модуль MT-12864A фирмы МЭЛТ

Рис. 1

Общее описание

Жидкокристаллический модуль MT-12864A состоит из БИС контроллера управления и панели.

Внешний вид модулей приведен на рис. 1.

Контроллер управления КБ1013ВГ6, производства ОАО "АНГСТРЕМ", аналогичен KS0108 фирмы SAMSUNG.

Каждой светящейся точке на ЖКИ соответствует логическая "1" в ячейке ОЗУ модуля.

Габаритные размеры модуля приведены на рис. 4.

Внимание! Недопустимо воздействие статического электричества больше 30 вольт.

Модуль позволяет:

• принимать команды с шины DB7-DB0 (перечень команд приведен в таблице 3);
• записывать данные в ОЗУ по 8-ми разрядной шине данных DB7-DB0;
• читать данные из ОЗУ на шину DB7-DB0;
• читать статус состояния на шину DB7-DB0 (см. табл. 3).

Временные диаграммы протокола обмена с модулем показаны на рис. 2.

Назначение внешних выводов приведено в таблице 1.

Таблица 1. Назначение внешних выводов

Вывод	Обозначение	Назначение
1	GND	Общий вывод (0V)
2	Vcc	Напряжение питания (5V)
3	V0	Вход питания ЖК панели
4	A0	Адресный сигнал - выбор между передачей данных и команд управления
5	RD/WR	Чтение / Запись
6	E	Строб разрешения чтения / записи
7	DB0	Шина данных (младший бит)
8	DB1	Шина данных 1-й разряд
9	DB2	Шина данных 2-й разряд
10	DB3	Шина данных 3-й разряд
11	DB4	Шина данных 4-й разряд
12	DB5	Шина данных 5-й разряд
13	DB6	Шина данных 6-й разряд
14	DB7	Шина данных (старший бит)
15	E1	Выбор первого кристалла (уровнем лог. 1)
16	E2	Выбор второго кристалла (уровнем лог. 1)
17	RES	Сигнал начальной установки
18	VEE	Выход DC-DC преобразователя
19	+	+ Питание подсветки
20	-	- Питание подсветки

Примечание. Между выводами 3 и 18 включить резистор сопротивлением 20 кОм для регулировки контрастности.

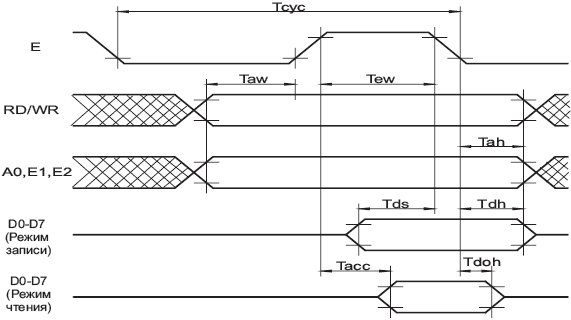

Рис. 3. Временные диаграммы протокола обмена

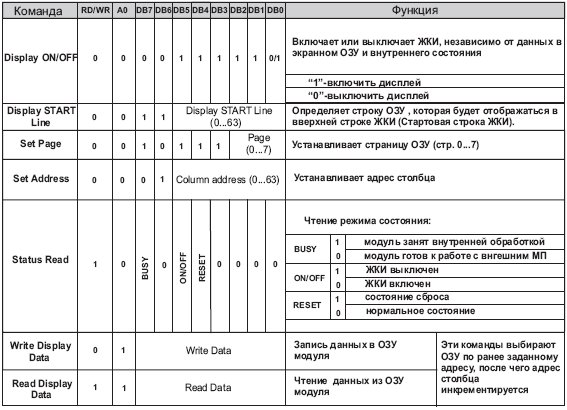

Таблица 2. Перечень команд модуля

Начальная установка модуля

Для начальной установки модуля необходимо подать сигнал RES отрицательной полярности и длительностью не менее 1 мкс. При этом модуль выполняет команды установки Display Start Line в 0, Display Off. После деактивации сигнала RES необходимо дождаться сброса битов BUSY и RESET в регистре состояния или выдержать паузу не менее 10 мкс. После этого модуль нормально функционирует.

Распределение ОЗУ

Модуль содержит ОЗУ для хранения данных, выводимых на ЖКИ, размером 64х64х2 бит (по 64х64 бит на каждый кристалл). Для выбора нужного кристалла используются выводы E1,E2. Дальше вся информация относится к каждому кристаллу. ОЗУ разбито на 8 страниц размером по 64х8 бит каждая. Каждой светящейся точке на ЖКИ соответствует логическая "1" в ячейке ОЗУ модуля. Соответствие между адресами в ОЗУ и отображаемыми точками на ЖКИ приведено на рис.3.

Чтение и запись данных

Чтение (запись) информации из (в) модуль осуществляется по страницам (64х8 бит или 64х1 байт). Каждая страница представлена как 64 байт. Для чтения или записи байта данных по произвольному адресу необходимо предварительно установить страницу ОЗУ и выбрать столбец внутри страницы ОЗУ. Это осуществляется командами "Set Page" и "Set Address" соответственно. После этого можно прочитать или записать байт данных. Модуль поддерживает непрерывную последовательность операций чтения или записи: после чтения (записи) одного байта счетчик столбца автоматически увеличивается на 1 и модуль готов к новой операции чтения (записи) по следующему адресу без предварительной установки страницы ОЗУ и адреса столбца. Счетчик столбца считает только внутри одной страницы! При достижении адреса 63 следующим значением счетчика будет 0 и т.д.

Вертикальное смещение отображаемой информации

Модуль поддерживает команду "Display START Line", устанавливающую номер самой верхней отображаемой строки. Номер может быть в интервале от 0 до 63, что соответствует интервалу от первой строки нулевой страницы ОЗУ до последней строки седьмой страницы ОЗУ. Сразу за седьмой страницей отображается снова нулевая страница ОЗУ. Это позволяет реализовать плавный сдвиг информации на ЖКИ по вертикали изменением номера первой отображаемой строки.

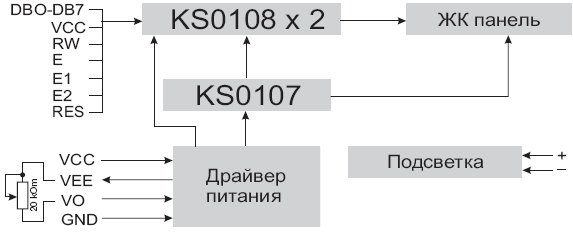

Блок схема

Примечание. Для модуля MT12864A-5V драйвер питания отсутствует, вывод VEE не задействован.

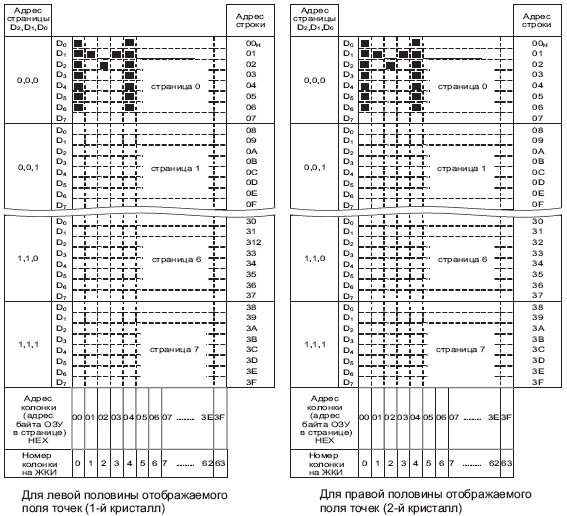

Рис. 3. Соответствие между адресами ОЗУ модуля и отображаемыми точками на ЖКИ

Таблица 6. Характеристики модуля по постоянному току

	Обозн.	min	тип	max	Условия
Напряжение питания, В	Vcc-GND	4,5		5,5
Выходное напряжение, В	Vcc-VEE			26	Для модуля MT12864A-5V
Напряжение питания ЖК панели, В	Vcc-Vo			16,34	Ta=0°C
			14,1		Ta=25°C
		11,8			Ta=50°C
Ток потребления, mA	Icc			10
	Vo			5
Входное напряжение высокого уровня, В	UIH	0,7*Vcc		Vcc+0,6
Входное напряжение низкого уровня, В	UIL	-0,6		0,8
Напряжение питания подсветки при токе 150mA, В			4,1	4,5

Таблица 7. Динамические характеристики модуля

	Параметр		Обозн.	Min	Max
1	Время цикла, нс		TCYC	1000	-
2	Время установки адреса, нс		TAW	40	-
3	Время удержания адреса, нс		TAH	10	-
4	Время установки данных, нс		TDS	200	-
5	Время удержания данных, нс		TDH	10	-
6	Время задержки данных, нс		TDOH	20	-
7	Время доступа, нс		TACC	-	320
8	Длительность импульса разрешения, нс	Режим чтения	TEW	450	-

Габаритные размеры модуля MT12864A

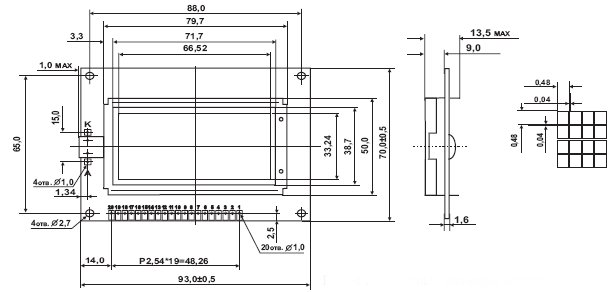

Рис. 4. Габаритные размеры модуля
