Алфавитно-цифровой ЖК-модуль PC-1602-E фирмы Powertip

LCD-дисплей PC1602E

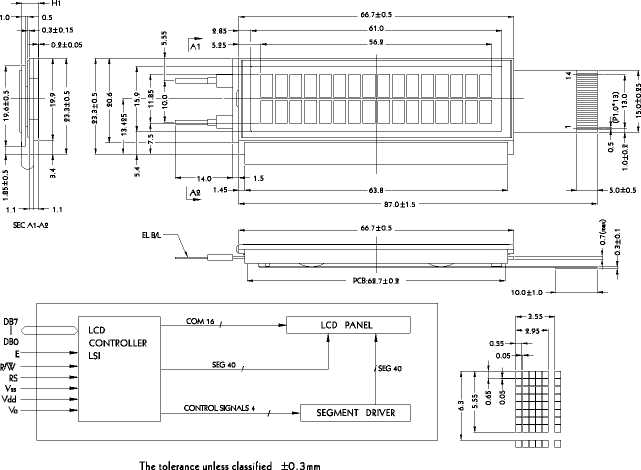

Механические характеристики
Размер модуля 66.7 * 23.3 Модуль подсветки H1
Размер экрана 61.0 * 15.9 Без подсветки 4.2
Размер точки 0.55 * 0.65 Электролюминисцентная подсветка 4.6
Шаг точек 0.60 * 0.70 Светодиодная подсветка -


Назначение выводов
№ вывода Название Функция
1 Vdd Напряжение питания
2 Vo Контрастность
3 RS Команды/Данные
4 R/W Чтение/запись
5 E Выбор модуля
6 DB0 Линия данных 0
7 DB1 Линия данных 1
8 DB2 Линия данных 2
9 DB3 Линия данных 3
10 DB4 Линия данных 4
11 DB5 Линия данных 5
12 DB6 Линия данных 6
13 DB7 Линия данных 7
14 Vss Общий (GND)


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss 0 7 V
Напряжение смещения драйверов Vdd-Vee 0 13 V
Входные напряжения Vin -0.3 Vdd+0.3 V
Рабочая температура Top N 0 50 °C
W -20 +70
Температура сохраняемости Tstg N -20 +60 °C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd - 4.5 5 5.5 V
Входное напряжение низкого уровня VIH - 2.2 - - V
Входное напряжение высокого уровня VIL - - - 0.6 V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V
Ток потребления Idd - 2 - - mA
Напряжение смещения стекла VLCD Vdd-Vo - - - V

Описания:

  75Kb Engl Описание ЖК-модуля
  385Kb Engl Описание контроллера HD44780
  Rus Описание контроллера HD44780
