Алфавитно-цифровой ЖК-модуль DV16110 фирмы Data_Vision

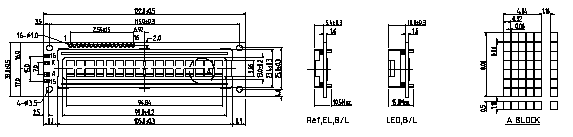

Механические характеристики
Размер модуля 122.0 x 33.0 мм
Размер экрана 99.0 x 13.0 мм
Размер символа 4.84 x 8.06 мм
Размер точки 0.92 x 1.10 мм
Шаг точек 0.98 x 1.16 мм


Назначение выводов
№ вывода Название Функция
1 Vss Общий (GND)
2 Vdd Напряжение питания
3 Vo Контрастность
4 RS Команды/Данные
5 R/W Чтение/запись
6 E Выбор модуля
7 DB0 Линия данных 0
8 DB1 Линия данных 1
9 DB2 Линия данных 2
10 DB3 Линия данных 3
11 DB4 Линия данных 4
12 DB5 Линия данных 5
13 DB6 Линия данных 6
14 DB7 Линия данных 7


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss -0.3 7 V
Напряжение смещения драйверов Vdd-Vee Vdd-13.5 Vdd+0.3 V
Входные напряжения Vin -0.3 Vdd+0.3 V
Рабочая температура Top N 0 50 C
W -20 70
Температура сохраняемости Tstg N -20 60 C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd - - - - V
Ток потребления Idd Vdd=5V - 2 5 mA
Входное напряжение низкого уровня VIH - 2.2 - Vdd V
Входное напряжение высокого уровня VIL - 0 - 0.6 V
Выходное напряжение высокого уровня VOH - 0 - 0.4 V
Выходное напряжение низкого уровня VOL - - - 0.4 V
Напряжение смещения стекла VLCD Vdd-Vo - - 6,6 V

Описания:

  660Kb Engl Описание ЖК-модуля
  385Kb Engl Описание контроллера HD44780
  Rus Описание контроллера HD44780
