Алфавитно-цифровой ЖК-модуль BC2002A20C с I2C интерфейсом фирмы Bolymin

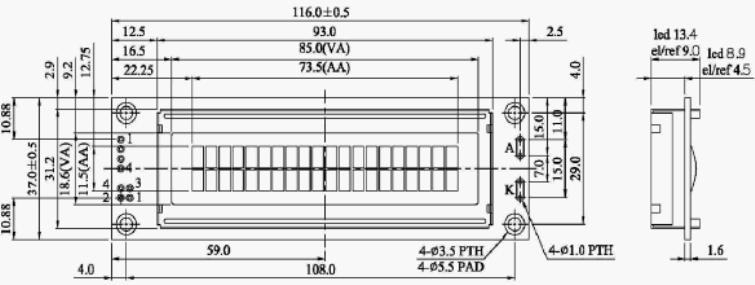

Механические характеристики
Размер модуля 116.0 x 37.0 мм
Размер экрана 85.0 x 18.6 мм
Размер символа 3.2 x 5.55 мм
Размер точки 0.6 x 0.65 мм
Шаг точек 0.65 x 0.70 мм


Назначение выводов
№ вывода Название Функция
1 Vdd Напряжение питания +5В
2 SCL Вход синхронизации для I2C
3 SDA Вход/Выход данных для I2C
4 Vss Общий (GND)


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss -0.3 5 V
Входные напряжения Vin Vss Vdd V
Рабочая температура Top N 0 50 C
W -10 60
Температура сохраняемости Tstg N -20 70 C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd-Vss - 4.5 - 5.5 V
Ток потребления Idd Vdd=5V - 1.6 - mA
Входное напряжение низкого уровня VIH - - - 0.6 V
Входное напряжение высокого уровня VIL - 2.2 - Vdd V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V

Описания:

  335 Kb Engl Спецификация ЖК-модуля BC2002A20C
  412 Kb Engl Описание контроллера PSF2116
