Алфавитно-цифровой ЖК-модуль BC1602K фирмы Bolymin

BC1602K
BC1602K

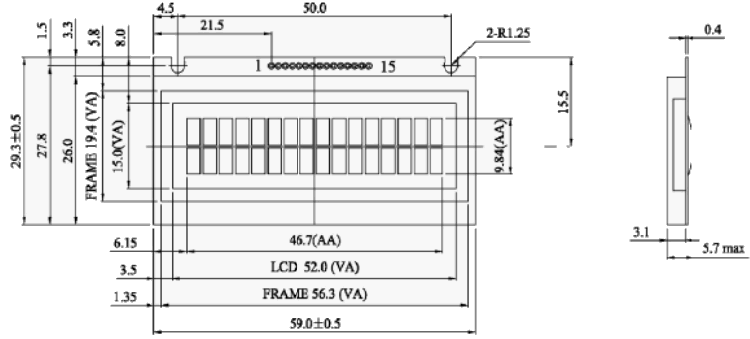

Механические характеристики
Размер модуля 59.0 x 29.3 x 5.5 мм
Размер экрана 52.0 x 15.0 мм
Размер символа 2.45 x 4.67 мм
Размер точки 0.45 x 0.54 мм
Шаг точек 0.50 x 0.59 мм


Назначение выводов
№ вывода Название Функция
1 K Напряжение питания для подсветки
2 Vss Общий (GND)
3 Vdd Напряжение питания (+3V option)
4 Vo Контрастность
5 R/S Команды/Данные
6 R/W Чтение/запись
7 E Выбор модуля
8 DB0 Линия данных 0
9 DB1 Линия данных 1
10 DB2 Линия данных 2
11 DB3 Линия данных 3
12 DB4 Линия данных 4
13 DB5 Линия данных 5
14 DB6 Линия данных 6
15 DB7 Линия данных 7


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss -0.3 7 V
Напряжение смещения драйверов Vdd-Vщ -0.3 13 V
Входные напряжения Vin Vss Vdd V
Рабочая температура Top W -20 70 °C
Температура сохраняемости Tstg W -30 80 °C


Электрические параметры (Vdd=+5V, Ta=25°C)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd-Vss -   5   V
Ток потребления Idd Vdd=5V - 1.2   mA
Входное напряжение низкого уровня VIH - - - 0.6 V
Входное напряжение высокого уровня VIL - 2.2 - Vdd V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V
Напряжение смещения стекла VLCD Vdd-Vo - 4,0   V

Описания:

  663 Kb Engl Описание ЖК-модуля BC1602K
  385Kb Engl Описание контроллера HD44780
  Rus Описание контроллера HD44780
