Алфавитно-цифровой ЖК-модуль BC1602I фирмы Bolymin

BC1602I

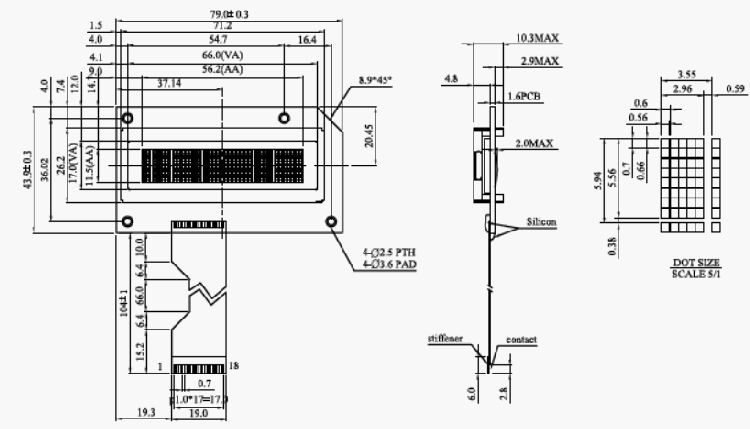

Механические характеристики
Размер модуля	79.0 x 43.0	мм
Размер экрана	66.0 x 17.0	мм
Размер символа	2.96 x 5.56	мм
Размер точки	0.56 x 0.66	мм
Шаг точек	0.60 x 0.70	мм

Назначение выводов
№ вывода	Название	Функция
1	Vss	Общий (GND)
2	Vdd	Напряжение питания +5V(+3V option)
3	NC	Не используется
4	R/S	Команды/Данные
5	R/W	Чтение/запись
6	E	Выбор модуля
7	DB0	Линия данных 0
8	DB1	Линия данных 1
9	DB2	Линия данных 2
10	DB3	Линия данных 3
11	DB4	Линия данных 4
12	DB5	Линия данных 5
13	DB6	Линия данных 6
14	DB7	Линия данных 7
15	LED-	Напряжение питания B/L (GND)
16	LED+	Напряжение питания B/L (+)
15	NC	Не используется
16	NC	Не используется

Максимальные значения параметров
Параметр	Обозначения		Min.	Max.	Единицы измерения
Напряжение питания	Vdd-Vss		-0.3	7	V
Напряжение смещения драйверов	Vdd-Vee		0	13	V
Входные напряжения	Vin		-0.3	Vdd+0.3	V
Рабочая температура	Top	N	0	50	C
Рабочая температура	Top	W	-20	70	C
Температура сохраняемости	Tstg	N	-20	60	C
Температура сохраняемости	Tstg	W	-30	80	C

Электрические параметры (Vdd=+5V, Ta=25°C)
Параметр	Обозначения	Conditions	Min.	Typ.	Max.	Единицы измерения
Напряжение питания	Vdd=5V	-		5		V
Ток потребления	Idd	Vdd=5V	-	1.2		mA
Входное напряжение низкого уровня	VIH	-	2.2	-	-	V
Входное напряжение высокого уровня	VIL	-	-	-	0.8	V
Выходное напряжение высокого уровня	VOH	-	2.4	-	-	V
Выходное напряжение низкого уровня	VOL	-	-	-	0.4	V
Напряжение смещения стекла	VLCD	Vdd-Vo	-	4,0		V

Описания:

		1672 Kb Engl Описание ЖК-модуля BC1602I
		385Kb Engl Описание контроллера HD44780
		Rus Описание контроллера HD44780
