Алфавитно-цифровой ЖК-модуль BC1602A20C с I2C интерфейсом фирмы Bolymin

BC1602A20C
BC1602A20C

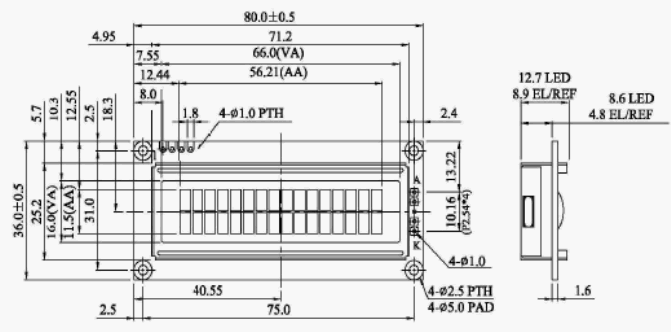

Механические характеристики
Размер модуля 80.0 x 36.0 мм
Размер экрана 66.0 x 16.0 мм
Размер символа 3.07 x 5.94 мм
Размер точки 0.55 x 0.66 мм
Шаг точек 0.63 x 0.70 мм


Назначение выводов
№ вывода Название Функция
1 Vdd Напряжение питания +5В
2 SCL вход синхронизация I2C
3 SDA ввод данных I2C
4 GND Общий
6 E Выбор модуля


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss -0.3 5 V
Входные напряжения Vin Vss Vdd V
Рабочая температура Top W -20 70 °C
Температура сохраняемости Tstg W -30 80 °C


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd-Vss - - 5.0 - V
Ток потребления Idd Vdd=5V - 1.2 - mA
Входное напряжение низкого уровня VIH - - - 0.6 V
Входное напряжение высокого уровня VIL - 2.2 - Vdd V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V

Описания:

  480 Kb Engl Спецификация ЖК-модуля BC1602A20C
  412 Kb Engl Описание контроллера PSF2116
