Алфавитно-цифровой ЖК-модуль BC0802B фирмы Bolymin

BC0802B

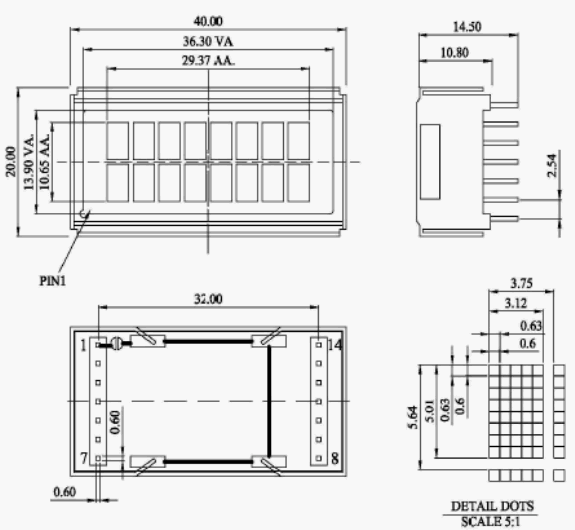

Механические характеристики
Размер модуля 40.0 x 20.0 x 14.5 мм
Размер экрана 36.3 x 13.9 мм
Размер символа 3.12 x 5.01 мм
Размер точки 0.6 x 0.6 мм
Шаг точек 0.63 x 0.63 мм


Назначение выводов
№ вывода Название Функция
1 Vss Общий (GND)
2 Vdd Напряжение питания
3 Vo Контрастность
4 RS Команды/Данные
5 R/W Чтение/запись
6 E Выбор модуля
7 DB0 Линия данных 0
8 DB1 Линия данных 1
9 DB2 Линия данных 2
10 DB3 Линия данных 3
11 DB4 Линия данных 4
12 DB5 Линия данных 5
13 DB6 Линия данных 6
14 DB7 Линия данных 7


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss -0.3 7 V
Напряжение смещения драйверов Vdd-Vo -0.3 13 V
Входные напряжения Vin Vss Vdd V
Рабочая температура Top N 0 50 C
W -10 60
Температура сохраняемости Tstg N -20 70 C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd - 3.0 - 5.5 V
Ток потребления Idd Vdd=5V - 1.5 - mA
Входное напряжение низкого уровня VIH - - - 0.6 V
Входное напряжение высокого уровня VIL - 2.2 - Vdd V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V
Напряжение смещения стекла VLCD Vdd-Vo - 4.5 - V

Описания:

  847 Kb Engl Спецификация ЖК-модуля BC0802B
  548 Kb Engl Описание контроллера KS0066
  Rus Описание контроллера HD44780
