3.0 Описание команд

3.3 Команды управления дисплеем

3.3.1 DISP ON/OFF

Включает или выключает весь дисплей. Однобайтный параметр включает и выключает курсор и наслоенные экраны, устанавливает частоту мерцания курсора и экрана. Мерцание курсора может быть установлено на один символ или на всю строку.

Рисунок 14. Параметры DISP ON/OFF.

3.3.1.1 D

Включает или выключает дисплей. Бит D имеет приоритет над битами FP в параметре.

D=0: Диплей выключен
D=1: Дисплей включен

3.3.1.2 FC

Включает/выключает курсор и устанавливает скорость мерцания. Курсор мерцает с частотой равной 70% рабочего цикла (включение/выключение).

Таблица 11. Выбор скорости мерцания курсора

FC1	FC0	Изображение курсора
0	0	Выключен (погашен)
0	1	Включен	Нет мерцания
1	0		Мерцание с частотой fFR/32 Гц (приблизительно 2 Гц)
1	1		Мерцание с частотой fFR/64 Гц (приблизительно 1 Гц)

Примечание:

Так команда MWRITE всегда включает курсор, позиция курсора может быть проверена даже при выполнении последовательных записей в память дисплея, в то время как курсор мерцает.

3.3.1.3 FP

Каждая пара битов в FP устанавливает атрибуты одного экрана, как показано ниже.

Table 12. Выбор атрибута экранного блока

FP1	FP0	Первый экранный блок (SAD1)
FP3	FP2	Второй экранный блок (SAD2, SAD4). См. примечание.
FP5	FP4	Третий экранный блок (SAD3)
0	0	Выключен (погашен)
0	1	Включен	Нет мерцания
1	0		Мерцание с частотой fFR/32 Гц (приблизительно 2 Гц)
1	1		Мерцание с частотой fFR/4 Гц (приблизительно 16 Гц)

Примечание:

Если SAD4 разрешён установкой W/S в "1", то FP3 и FP2 управляет обоими SAD2 и SAD4. Атрибуты SAD2 и SAD4 не могут быть установлены независимыми.

3.3.2 SCROLL

Устанавливает начальный адрес прокрутки и число строк на блок прокрутки. Параметрами P1… P10 можно принебречь, если они не требуются. Параметры должны быть введены последовательно как показано на рисунке 15.

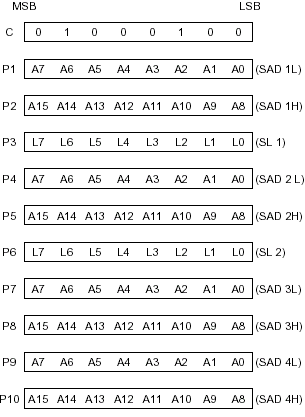

Рисунок 15. Параметры команды SCROLL

Примечание:

Установить параметры P9 и P10, только если выбраны двухэкранное управление (W/S=1) и двухслойная конфигурация. SAD4 является начальным адресом четвёртого экранного блока дисплея.

Таблица 13. Выбор начального адреса экранного блока

SL1, SL2									[SL] строки экрана
HEX	L7	L6	L5	L4	L3	L2	L1	L0
00	0	0	0	0	0	0	0	0	1
01	0	0	0	0	0	0	0	1	2
52	0	1	0	1	0	0	1	0	83
FE	1	1	1	1	1	1	1	0	255
FF	1	1	1	1	1	1	1	1	256

3.3.2.2 SL1, SL2

SL1 и SL2 устанавливают число строк на прокручиваемый экран. Число строк SL1 или SL2 плюс 1. Отношения между SAD, SL и режимом дисплея описаны ниже.

Таблица 14. Текстовый режим дисплея

W/S	Экран	Первый слой	Второй слой
0	Первый экранный блок	SAD1	SAD2
	Второй экранный блок	SL1	SL2
	Третий экранный блок (разделённый экран)	SAD3 (см. примечание 1). Присвоить SL1 и SL2 значение L/F+1, если не использется разделённый экран.

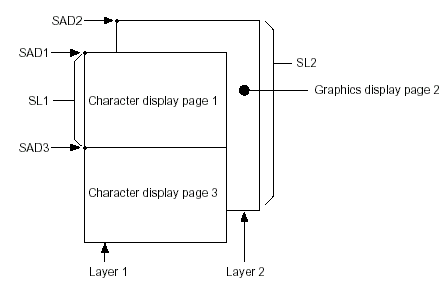

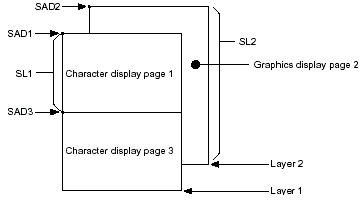

	Пример конфигурации экрана:
1	Верхний экран	SAD1 SL1	SAD2 SL2
	Нижний экран	SAD3 (см. примечание 2)	SAD4 (см. примечание 2)
	Присвоить SL1 и SL2 значение ((L/F)/2+1)

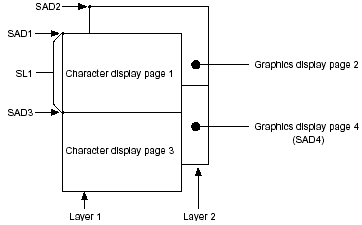

	Пример конфигурации экрана:

Примечания:

1. SAD3 имеет тоже значение, что SAD1 или SAD2, тот который имеет меньшее число строк (устанавливается с помощью SL1 и SL2).
2. Так как параметры, соответствующие SL3 и SL4 зафиксированы L/F, они не должны быть установлены в этом режиме.

Таблица 15. Графический режим дисплея

W/S	Экран	Первый слой	Второй слой	Третий слой
0	Двухслойная композиция	SAD1 SL1	SAD2 SL2
	Верхний экран	SAD3 (см.примечание 3). Присвоить SL1 и SL2 значение L/F+1, если не используется разделённый экран.
	Пример конфигурации экрана:

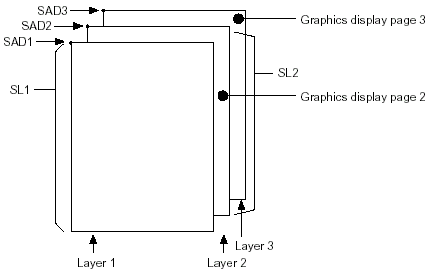

0	Трёхслойная композиция	SAD1 SL1=L/F+1	SAD2 SL2=L/F+1	SAD3 -
	Пример конфигурации экрана:
0	Верхний экран	SAD1 SL1	SAD2 SL2	—
	Нижний экран	SAD3 (см. примечание 2)	SAD4 (см. примечание 2)	—
	Присвоить SL1 и SL2 значение ((L/F)/2+1)

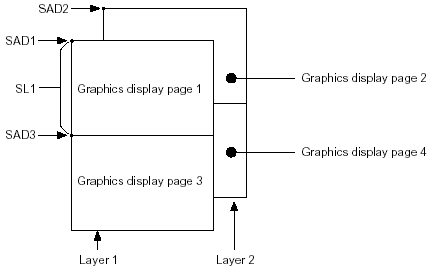

	Пример конфигурации экрана:

Примечания:

1. SAD3 имеет тоже значение, что SAD1 или SAD2, тот который имеет меньшее число строк (устанавливается с помощью SL1 и SL2).
2. Так как параметры, соответствующие SL3 и SL4 зафиксированы L/F, они не должны быть установлены в этом режиме.
3. Только если W/S=1, разности между SL1 и (L/F+1)/2, и между SL2 и (L/F+1)/2 погашены.

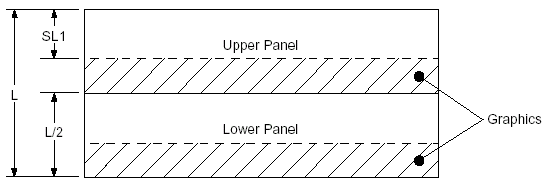

Рисунок 16. Высота двухпанельного дисплея

3.3.3 CSRFORM

Устанавливает размер курсора и режим дисплея. Хотя курсор обычно используется только в текстовых дисплеях, он может также использоваться и в графических дисплеях, когда отображает специальные символы.

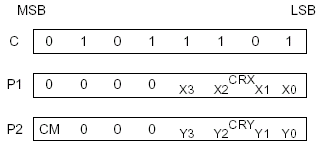

Рисунок 17. Байты параметра CSRFORM

3.3.3.1 CRX

Устанавливает горизонтальный размер курсора от начала символа. CRX равен размеру курсора минус 1. CRX должен быть меньше или равен FX.

Таблица 16. Выбор горизонтального размера курсора.

CRX					[CRX] ширина курсора в пикселах
HEX	X3	X2	X1	X0
0	0	0	0	0	1
1	0	0	0	1	2
8	1	0	0	0	9
E	1	1	1	0	15
F	1	1	1	1	16

3.3.3.2 CRY

Устанавливает положение подчёркивающего курсора в строках, от начала символа. Когда используется блочный курсор, CRY устанавливает вертикальный размер курсора от начала символа. CRY равен числу строк минус 1.

Таблица 17. Выбор высоты курсора

CRY					[CRY] ширина курсора в пикселах
HEX	X3	X2	X1	X0
0	0	0	0	0	1
1	0	0	0	1	2
8	1	0	0	0	9
E	1	1	1	0	15
F	1	1	1	1	16

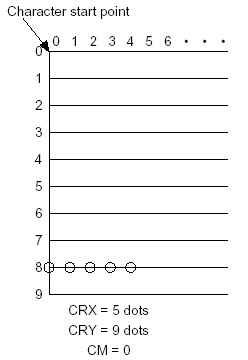

Рисунок 18. Размер и позиция курсора

3.3.3.3 CM

Устанавливает режим отображения курсора. Всегда устанавливать CM в "1" в графическом режиме.

CM=0: Подчёркивающий курсор
CM=1: Блочный курсор

3.3.4 CSRDIR

Устанавливает направление автоматического приращения курсора. Курсор может двигаться влево или вправо на один символ, или вверх или вниз на число байт определённых шагом адреса.

Когда идёт чтение из памяти дисплея и запись в память дисплея, это автоматическое приращение курсора управляет приращением адреса памяти дисплея при каждом чтении или записи.

Рисунок 19. Параметры CSRDIR

Рисунок 20. Направление курсора

Таблица 18. Направление сдвига курсора

C	CD1	CD0	Направление сдвига
4CH	0	0	Вправо
4DH	0	1	Влево
4EH	1	0	Вверх
4FH	1	1	Вниз

Примечание:

Так как курсор перемещается в адресных блоках, даже если FXі9, приращение адреса курсора должен быть предварительно установлено для перемещения в блоках символов. См. раздел 5.3.

3.3.5 OVLAY

Выбирает композицию наслоённого экрана и текстовый.графический режим экрана.

Рисунок 23. Параметр OVLAY

3.3.5.1 MX0, MX1

MX0 и MX1 устанавливают метод композиции наслоённого экрана, который может быть либо ИЛИ, И, ИСКЛЮЧАЮЩЕЕ ИЛИ или ПРИОРИТЕТНОЕ ИЛИ. Так как композиция экрана организована в слоях а не экранными блоками, то когда используется слой разделённый на два экранных блока, различные методы композиции не могут быть заданы для отдельных бллоков экрана.

Режим ПРИОРИТЕТНОЕ ИЛИ похож на режим ИЛИ, если не используется мерцание отдельных экранов.

Таблица 19. Выбор метода композиции

MX1	MX2	Функция	Метод композиции	Применение
0	0	L1ИL2ИL3	ИЛИ	Подчёркивание, инструкции, смешанные текст и графика
0	1	(L1ЕL2)ИL3	ИСКЛЮЧАЮЩЕЕ ИЛИ	Инвертированные символы, мерцаю-щие области, подчёркивание
1	0	(L1ЗL2)ИL3	И	Простая анимация, трёхмерный вид
1	1	L1>L2>L3	ПРИОРИТЕТНОЕ ИЛИ

Примечания:

L1: Первый слой (текст или графика). Если выбран текст, слой L3 не может быть использован.
L2: Второй слой (только графика)
L3: Третий слой (только графика)

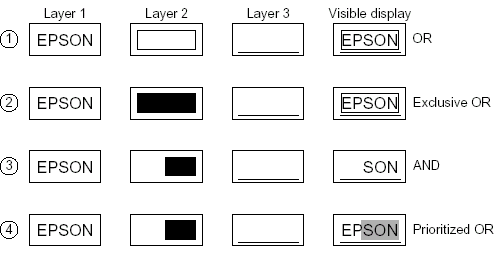

Рисунок 22. Отображение комбинированного слоя

Примечания:

L1: Нет мерцания
L2: Мерцание на частоте 1 Гц
L3: Мерцание на частоте 2 Гц

3.3.5.2 DM1, DM2

DM1 и DM2 определяют режим отображения блоков экрана 1 и 3, соответственно.

DM1/2=0: Текстовый режим
DM1/2=1: Графический режим

Примечание:

1. Блоки экрана 2 и 4 могут также отображать графику.
2. DM1 и DM2 должны быть одинаковыми, независимо от установки W/S.

3.3.5.3 OV

Определяет двух- или трёхслойную композицию в графическом режиме.

OV=0: Двухслойная композиция
OV=1: Трёхслойная композиция

Установить OV в "0" для смешенного текстового и графического режима.

3.3.6 CGRAM ADR

Определяет начальный адрес генератора символов RAM.

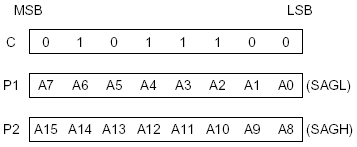

Рисунок 23. Параметры CGRAM ADR

Примечание:

Информацию по параметрам SAG см. в разделе 6.

3.3.7 HDOT SCR

В то время как команда прокрутки допускает прокрутку только символами, HDOT SCR позволяет прокрутить экран по горизонтали пикселами. HDOT SCR не может быть использован на отдельных слоях.

Рисунок 24. Параметры HDOT SCR.

3.3.7.1 D0…D2

Определяет число пикселов для прокрутки. Параметр C/R, должен быть установлен на единицу больше, чем число горизонтальных символов перед использованием HDOT SCR. Плавная прокрутка может быть симитирована, если управляющий микропроцессор многократно повторит команду HDOT SCR для SED1335F. Дополнительную информацию по прокрутке дисплея см. в разделе 5.5.

Таблица 20. Выбор шага прокрутки

P1				Число пикселов для прокрутки
HEX	D2	D1	D0
00	0	0	0	0
01	0	0	1	1
02	0	1	0	2
06	1	1	0	6
07	1	1	1	7

M/N-число битов (точек), чей параметр P1 отвечает за приращение/уменьшение.

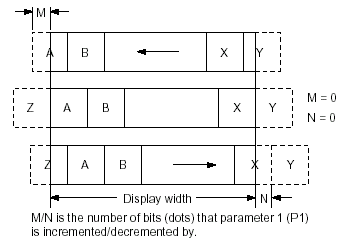

Рисунок 25. Горизонтальная прокрутка
