1.0 Краткий обзор

1.1 Описание

SED1335F-многоцелевая интегральная схема контролера ЖКД, который может показывать текст и графику на жидкокристаллическом дисплее средних размеров. S-MOS рекомендует, чтобы в новых проектах использовались SED1335, так как SED1330 будет постепенно заменены на SED1335.

SED1335F не включает в себя ТВ контроллер.

SED1335F может показывать многослойный текст и графику, прокручивать изображение в любом направлении и разбивать изображение на несколько экранов.

SED1335F сохраняет текст, коды символов и графические данные побитового изображения во внешней памяти буфера изображения. Функции контроллера дисплея, включают в себя пересылку данных от управляющего микропроцессора к буферной памяти, чтения данных памяти, преобразование данных для отображения пикселов и генерации временных сигналов для буферной памяти и панели индикатора на жидких кристаллах.

SED1335F имеет внутренний генератор символов на 160 символов размером 5 x 7 пикселов во внутреннем шаблоне ROM. Генераторы символов поддерживают до 64 символов размером 8 x 16 пикселов во внешнем генераторе символов RAM и до 256 символов размером 8 x 16 пикселов во внешнем генераторе символов ROM.

1.2 Свойства

• Режимы работы дисплея: текстовый, графический и комбинированный текстовый/графический
• Три совмешённых экрана в графическом режиме
• Разрешение ЖКД панели 640 x 256 пикселов
• Программируемое управление курсором
• Плавная горизонтальная и вертикальная прокрутка всего или части дисплея
• От 1/2 режимов до 1/256 режимов управления ЖКД
• До 64 КБайт внешней статической RAM буферной памяти изображения
• Внутренний генератор символов
• 160 символов размером 5 x 7 пикселов во внутреннем запрограммированном шаблоне генератора символов RAM
• До 64 символов размером 8 x 16 пикселов во внешнем генераторе символов ROM
• Микропроцессорные интерфейсы семейств 6800 и 8080
• Низкое потребление мощности - рабочий ток 3.5 мА(V_DD=3.5 В), ток в ждущем режиме 0.05 мкА
• От 2.7В до 5.5В
• Доступны в 60 контактных корпусах QFP

1.3 Блок схема

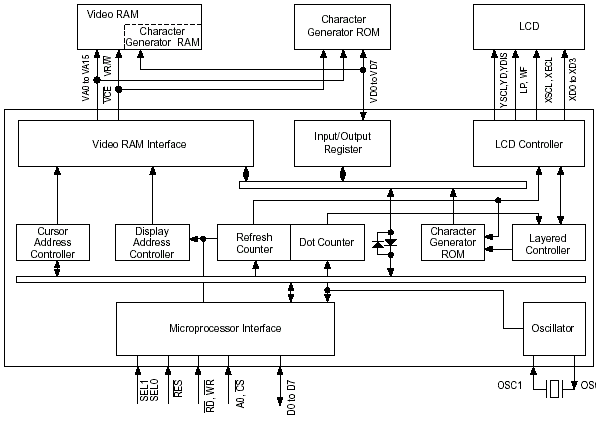

Рисунок 1. Блок схема SED1335F

1.4 Расположение выводов

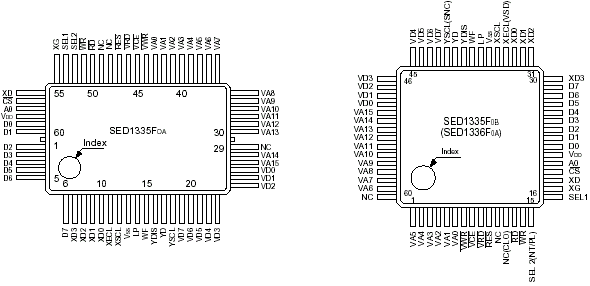

Рисунок 2. Цоколёвка SED1335F

1.5 Размеры корпуса

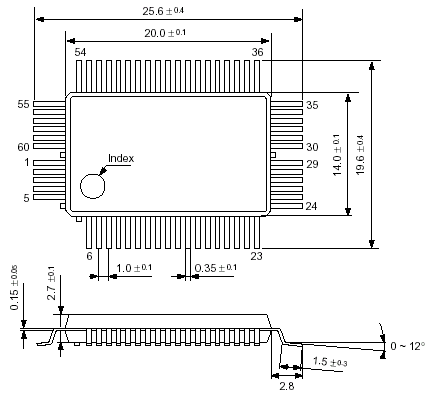

Рисунок 3. Размеры корпуса QFP5

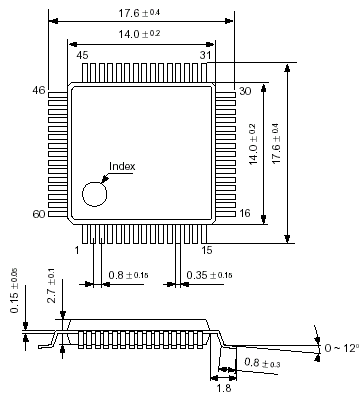

Рисунок 4. Размеры корпуса QFP6

---

---
