5. Принципы и методы работы

5.1. Буфер ввода/вывода

Входной буфер управляет состоянием между разрешением или запрещением кристалла. До тех пор пока выводы CS1B ~ CS3 не перейдут в активный режим, ввод или вывод данных и инструкций не выполняется. Поэтому внутреннее состояние не изменяется. Но RSTB и ADC могут действовать независимо от CS1B ~ CS3.

5.2. Входной регистр

Входной регистр предназначен для обеспечения взаимодействия с МПУ, работающего с другой частотой. Входной регистр хранит данные временно перед записью их в ОЗУ изображения.

Когда CS1B ~ CS3 в активном режиме, R/W и RS выбирают входной регистр. Данные из МПУ записываются во входной регистр. Потом записываются в ОЗУ изображения. Данные защёлкиваются по спаду сигнала E и записываются автоматически в ОЗУ данных изображения посредством внутренней операции.

5.3. Выходной регистр

Выходной регистр временно сохраняет данные из ОЗУ данных изображения. Когда CS1B, CS2B и CS3 в активном режиме и R/W и RS = H, данные из ОЗУ данных изображения защёлкиваются в выходном регистре. Когда CS1B, CS2B и CS3 в активном режиме и R/W = H и RS = L, данные состояния (контроль занятости) могут быть считаны.

Чтобы прочитать содержимое ОЗУ данных изображения, необходимо дважды выполнить команду чтения. При первом обращении, данные из ОЗУ данных изображения защёлкиваются в выходном регистре. При втором обращении, МПУ может прочитать данные из защёлки. То есть для чтения данных из ОЗУ данных изображения необходимо пустое чтение. Однако чтение состояния не требует пустого чтения.

5.4. Сброс

Сброс может быть инициирован системой посредством установки на входе RSTB низкого уровня при подаче питания, получая команду из МПУ.

Когда уровень на RSTB становится низким, любая команда, исключая проверку состояния, может быть введена. Состояние сброса присутствует на DB4. После перехода DB4 на низкий уровень, любая команда может быть введена.

Условия подачи питания при включении показаны в таблице 1.

Таблица 1. Начальные условия подачи питания

5.5. Флаг занятости

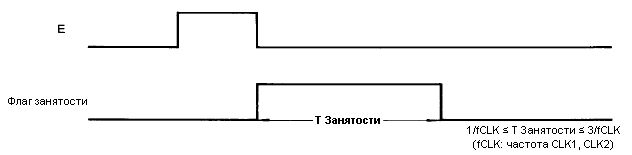

Флаг занятости показывает, что KS0108B функционирует или нет. Когда флаг занятости в высоком логическом состоянии, KS0108B в состоянии внутреннего функционирования. Когда флаг занятости в низком логическом состоянии, KS0108B может принять данные или команду.

DB7 показывает состояние флага занятости KS0108B.

5.6. Отображение ВКЛ/ВЫКЛ

Триггер вкл/выкл отображения включает/выключает изображение на жидкокристаллическое панели. Когда триггер сброшен (в низком логическом состоянии), выбранное напряжение и невыбранное напряжение появляется на сегментных выходах. Когда триггер установлен (в высоком логическом состоянии), невыбранное напряжение появляется на сегментных выходах независимо от данных ОЗУ изображения.

Триггер вкл/выкл отображения может изменять состояние по команде. Изображение данных во всех сегмента исчезает после перехода RSTB в низкое состояние.

Состояние триггера выводится на DB5 по команде чтения состояния.

Триггер вкл/выкл отображения синхронизируется сигналом CL.

5.7. Регистр страницы X

Регистр страницы X определяет страницу внутреннего ОЗУ данных изображения.

Он не функционирует как счётчик. Адрес устанавливается командой.

5.8. Счётчик адреса Y

Регистр страницы Y определяет адрес внутреннего ОЗУ данных изображения. Адрес устанавливается командой и увеличивается на 1 автоматически по командам чтения или записи данных изображения.

5.9. ОЗУ Данных изображения

ОЗУ данных изображения хранит данные изображения для отображения на ЖКИ. Чтобы включить отображение точки на растре ЖКИ, запишите 1 в данные. С другой стороны, чтобы выключить, запишите 0 в данные.

Адрес ОЗУ данных изображения и сегментный выход могут управляться сигналом ADC.

ADC=HЛ!	DB<0:7>=0 - Y-адрес 0 - A0 - S1
		DB<0:7>=63 - Y-адрес 63 - A63 - S64
ADC=LЛ!	DB<0:7>=0 ~ Y-адрес 63 - A63 - S64
		DB<0:7>=63 ~ A0 - S1

Вывод ADC подключается к VDD или VSS.

5.10. Регистр Начальной Строки Отображения

Регистр начальной строки отображения показывает данные ОЗУ изображения для отображения в верхней строке ЖКИ.

Битовые данные (DB<0:5>) команды установки начальной строки отображения защёлкиваются в регистре начальной строки отображения. Защёлкнутые данные передаются в счётчик адреса Z при высоком уровне FRM, инициализируя счётчик адреса Z.

Этот регистр используется для скроллинга экрана ЖКИ.

---

---
