3. Временные диаграммы

3.1. Тактирование

Параметр Обозначение Мин. Тип. Макс. Ед. изм.
CLK1, CLK2 длительность цикла tCY 2.5 - 20 мкс
CLK1, ширина низкого уровня tWL1 625 - - нс
CLK2, ширина низкого уровня tWL2 625 - -
CLK1, ширина высокого уровня tWH1 1875 - -
CLK2, ширина высокого уровня tWH2 625 - -
CLK1-CLK2 разница фаз tD12 625 - -
CLK2-CLK1 разница фаз tD21 - - -
CLK1, CLK2 длительность фронта tR - - 150
CLK1, CLK2 длительность спада tF - - 150

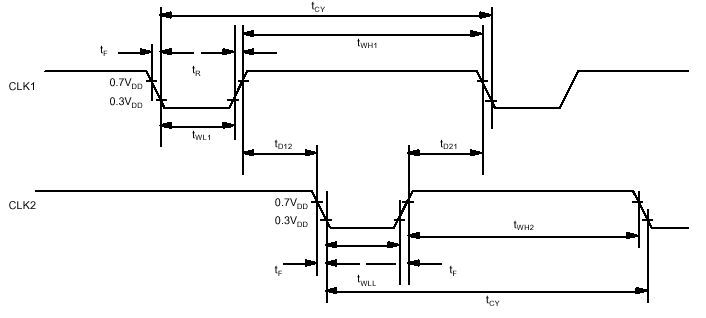

Рис. 1 Временная диаграмма внешнего тактирования.

3.2. Управление отображением

Параметр Обозначение Мин. Тип. Макс. Ед. изм.
Длительность задержки FRM tDF -2 - +2 мкс
Длительность задержки M tDM -2 - +2 мкс
CL, ширина низкого уровня tWL 35 - - мкс
CL, ширина высокого уровня tWH 35 - - мкс

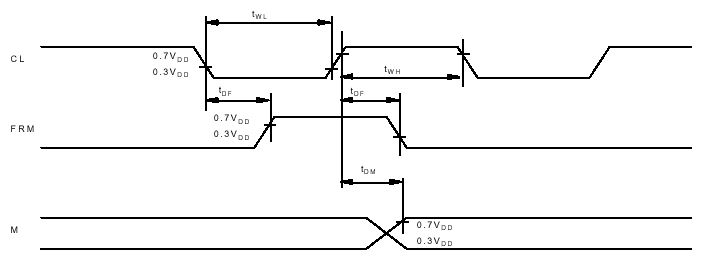

Рис. 2 Временная диаграмма сигнала управления отображением.

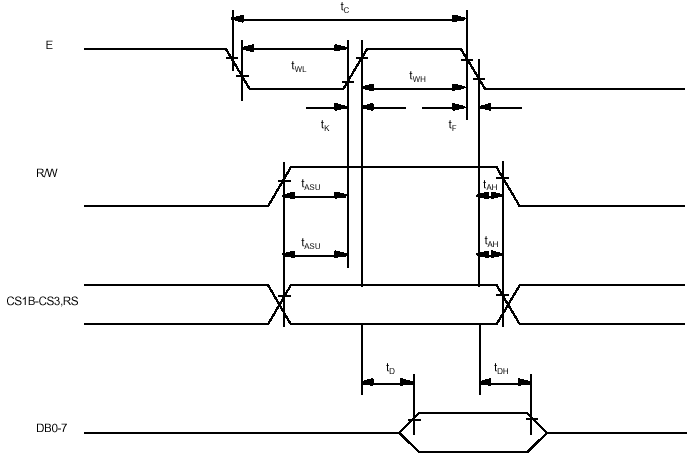

3.3. Интерфейс с МПУ

Параметр Обозначение Мин. Тип. Макс. Ед. изм.
E, цикл tC 1000 - - нс
E, ширина высокого уровня tWH 450 - - нс
E, ширина низкого уровня tWL 450 - - нс
E, длительность фронта tR - - 25 нс
E, длительность спада tF - - 25 нс
Длительность установления адреса tASU 140 - - нс
Длительность удержания адреса tAH 10 - - нс
Длительность установления данных tSU 200 - - нс
Длительность задержки данных tD - - 320 нс
Длительность удержания данных (Запись) tDHW 10 - - нс
Длительность удержания данных (Чтение) tDHR 20 - - нс

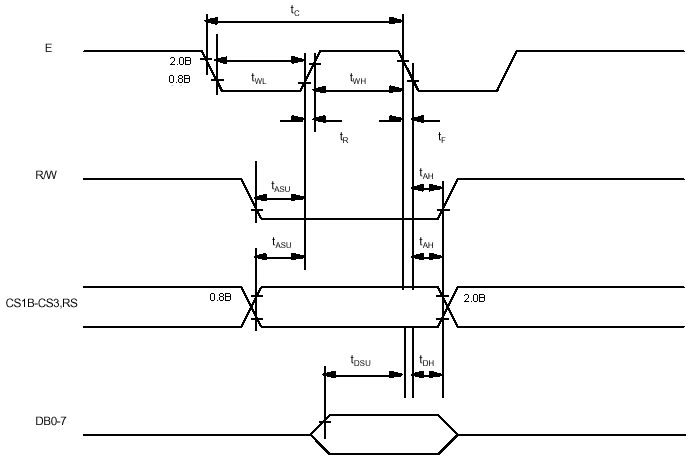

Рис. 3. Временная диаграмма записи МПУ.
