1. Краткий обзор

1.1. Описание

KS0108B это БИС драйвера ЖКИ с 64-канальным выходом для матричных графических жидкокристаллических систем отображения. Это устройство состоит из ОЗУ изображения, 64 битовой защёлки данных, 64 битовых драйверов и дешифрирующей логики. Оно содержит внутреннее ОЗУ изображения для хранения данных изображения, переданных из 8 разрядного микроконтроллера, и генерирует сигналы управления матричной графической жидкокристаллической панелью, соответствующие сохранённым данным. KS0108B составляет матричную графическую жидкокристаллическую систему отображения совместно с KS0107B (64 канальный драйвер строк матричного графического ЖКИ).

1.2. Особенности

• Сегментный драйвер матричных графических ЖКИ с 64 канальным выходом.
• Входные и выходные сигналы:
• Вход: 8 битовые данные изображения

  Сигналы управления из МПУ

  Раздельное напряжение смещения (V1R, V1L, V2R, V2L, V3R, V3L, V4R, V4L)

• Выход: 64 канальный сигнал для управления ЖКИ
• Данные для отображения записываются из МПУ в ОЗУ данных изображения.
• Внутреннее ОЗУ

  Ёмкость: 512 байт (4096 бит)

  Битовые данные ОЗУ: бит данных ОЗУ = 1:ВКЛ

  бит данных ОЗУ = 0:ВЫКЛ

• Возможные циклы отображения ЖКИ (скважность): 1/32 ~ 1/64
• Напряжение управления ЖКИ: 8В ~ 17В (VDD-VEE)
• Напряжение источника питания +5В±10%

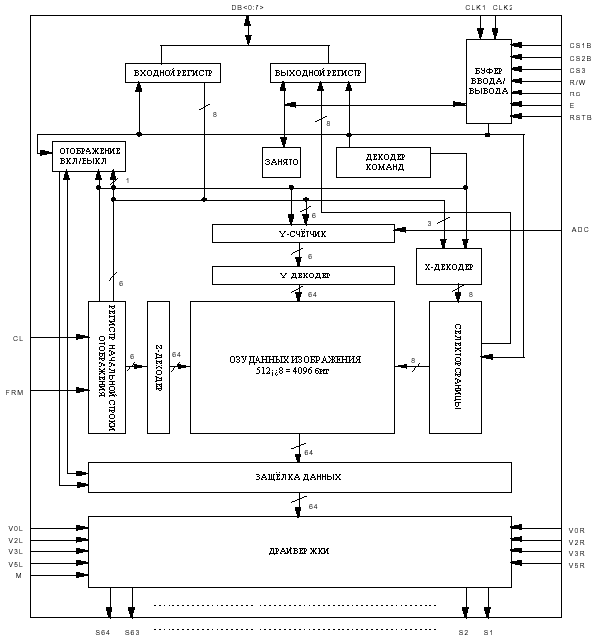

1.3. Блок-схема

---

---
