IrDAНепрерывное развитие информационных технологий требует постоянного увеличения эффективности обработки и передачи информации. Очевидно, идеальная линия передачи данных должна иметь невысокую стоимость, иметь минимальный расход энергии, обладать высокой пропускной способностью и, что весьма желательно, должна быть беспроводной. Обычно словом wireless (беспроводный - англ.) обозначают связь с использованием радиосигнала. Однако, не стоит забывать, что канал передачи информации можно создать и с помощью оптических устройств, то есть, попросту говоря, с помощью света. Опыт показывает, что среди других беспроводных линий передачи информации инфракрасный (ИК-) открытый оптический канал является самым недорогим и удобным способом передачи данных на небольшие расстояния (до нескольких десятков метров). В частности, он эффективен для обеспечения беспроводной связи между персональным компьютером и периферийными устройствами. Что такое IrDA? В 1979 году компания Hewlett-Packard объявила о начале продаж нового калькулятора, главной особенностью которого являлось наличие у него инфракрасного порта для вывода информации на печать. После этого в течение нескольких лет разработчиками электронного оборудования была предложена целая серия приборов и устройств, использующих для передачи информации открытый оптический канал в инфракрасном диапазоне. Однако, все эти устройства не могли получить широкого распространения вследствие своей несовместимости. Поэтому в 1993 году была основана Infrared Data Association (IrDA), международная некоммерческая организация, ставящая своей целью разработку единых стандартов, используемых для организации инфракрасных линий передачи информации. Первым стандартом, принятым IrDA, был, так называемый, Serial Infrared standart (SIR). Данный стандарт позволял обеспечивать передачу информации со скоростью 115,2 kb/s. В 1994 году IrDA опубликовала спецификацию на общий стандарт, получивший название IrDA-standart, который включал в себя описание Serial Infrared Link (дословно - Последовательная Инфракрасная линия связи), Link Access Protocol (IrLAP) (Протокол доступа) и Link Management Protocol (IrLMP) (Протокол управления). Уже в 1995 году несколько лидеров на рынке электроники выпустили серию продуктов, использующих для передачи информации по открытому оптическому каналу IrDA-standart. И, наконец, в ноябре 1995 года Microsoft Corporation заявила о внесении программного обеспечения, обеспечивающего инфракрасную связь, использующую IrDA-standart, в стандартный пакет операционной системы Windows'95. В настоящее время IrDA-standart - самый распространенный стандарт для организации передачи информации по открытому инфракрасному каналу. Примеры схем IrDA-интерфейса. В общем виде схема организации IrDA - канала выглядит примерно так, как показано на рис. 1.

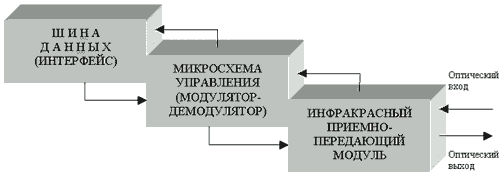

Канал передачи данных состоит из двух основных элементов: микросхемы, обеспечивающей модуляцию и демодуляцию поступающего двоичного сигнала согласно определенного алгоритма, и инфракрасного (ИК-) приемно-передающего модуля. В настоящей статье мы рассмотрим SIR-стандарт, обеспечивающий скорость передачи информации 115,2kb/s. В данном стандарте используется так называемая модуляция "3/16". Принцип данного вида модуляции проиллюстрирован на рис.2.
Длительность импульса, подаваемого на приемно-передающий модуль равна 3/16 от длительности номинального бита данных. Кроме того, при SIR-модуляции используется инверсия бита данных. Эти преобразования обеспечиваются первым основным элементом схемы - модулирующей микросхемой. В зависимости от используемого интерфейса (шины данных) применяются различного рода чипы. Пример организации IrDA-канала c использованием I/O-интерфейса. I/O - интерфейс. В компьютерных системах для управления периферийными устройствами используется I/O-интерфейс. Интерфейсные микросхемы последних разработок, как правило, могут обеспечивать управление ИК-линией передачи данных и имеют отдельный вывод для подключения ИК приемно-передающего модуля. К таким микросхемам следует отнести следующие чипы:

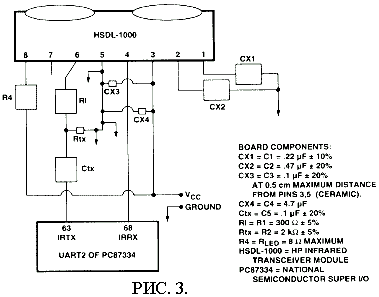

- FDC37C665IR, FDC37C666IR (SMC). Пример подобного рода схемы показан на Рис. 3.

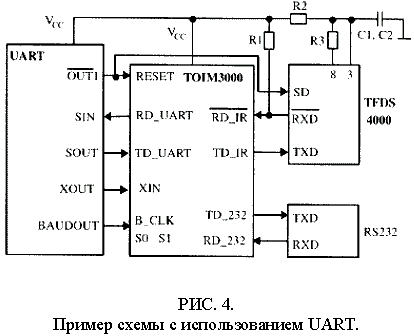

UART. Во многих электронных приборах обмен информацией осуществляется помощи UART - универсального асинхронного ресивера-трансивера. В этом случае для создания IrDA-канала используются микросхемы:

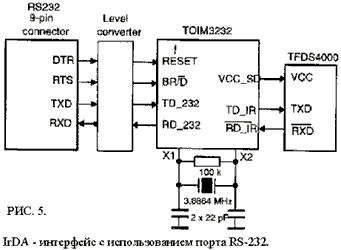

RS-232. Во многих схемах бывает необходимо и удобно организовать ИК-связь через последовательный порт RS-232. В этих случаях, для кодировки сигнала в соответствии с IrDA-стандартом, используются два элемента: конвертер уровней RS-232 (например, MAX232, HIN232 и т.п.) и, собственно, микросхема кодировки сигнала: HSDL-7000, HSDL-7001 (Agilent Technologies), TOIM3232 (Vishay). (Рис. 5).
