10.0 Электрические параметры устройств I2C

Электрические параметры ввода/вывода I2C-совместимых устройств и характеристики подключенных к ним линий шины приведены в таблицах 3 и 4 раздела 15.0

I2C-устройства с фиксированными входными уровнями 1.5 В и 3 В могут иметь свои собственные питающие напряжения. Подтягивающие резисторы должны быть подключены к источнику 5 В ± 10% (рис. 21). I2C-устройства с входными уровнями, зависящими от напряжения питания должны иметь одну общую линию питания, к которой также должен быть подключен подтягивающий резистор (рис. 22).

Когда устройства с фиксированным входным уровнем смешаны с устройствами с относительным входным уровнем, последние должны быть подключены к одной общей линии питания 5 В ±10% и должны иметь подтягивающие резисторы, подключенные к SDA и SCL контактам как показано на рис 23.

Входные уровни определяются следующим образом:

  • шумовая граница НИЗКОГО уровня есть 0.1 от напряжения питания
  • шумовая граница ВЫСОКОГО уровня есть 0.2 от напряжения питания

Как показано на рис. 24, последовательно включенные резисторы Rs (например, 300 Ом) могут быть использованы для защиты от высоковольтных выбросов напряжения на линиях шины.


Рисунок 21. Подключение устройств с фиксированным входным уровнем к шине I2C

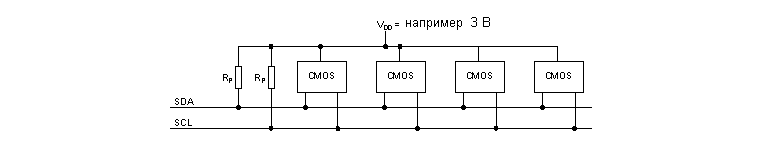

Рисунок 22. Подключение устройств с широким диапазоном питания к шине I2C

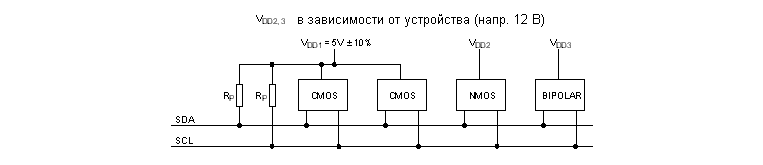

Рисунок 23. Подключение устройств с относительным (Vdd1) уровнем входного напряжения и фиксированным входным уровнем (Vdd2-4) к шине I2C

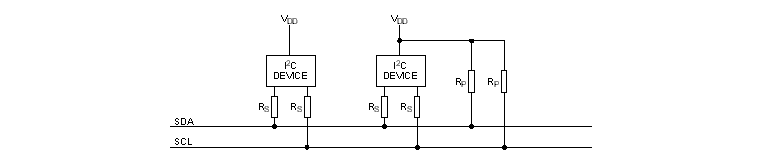

Рисунок 24. Последовательные резисторы Rs для защиты от высоковольтных выбросов
