7.2 Арбитраж

Ведущий может начинать пересылку данных только если шина свободна. Два и более ведущих могут сгенерировать сигнал СТАРТ за время минимального удерживания (Thd;sta), что ведет к определенному сигналу СТАРТ на шине.

Арбитраж происходит на шине SDA, в периоды, когда шина SCL находится в ВЫСОКОМ состоянии. Если один ведущий передает на линию данных НИЗКИЙ уровень, в то время как другой - ВЫСОКИЙ, то последний отключается от линии, так как состояние SDL (НИЗКОЕ) не соответствует ВЫСОКОМУ состоянию его внутренней линии данных.

Арбитраж может продолжаться на протяжении нескольких бит. Так как сначала передается адрес, а потом данные (см. Разделы 7-битная адресация и 10-битная адресация), то арбитраж может продолжаться до окончания адреса, а если ведущие адресуют одно и то же устройство, то в арбитраже будут участвовать и данные. Вследствие такой схемы арбитража при столкновении данные не теряются.

Ведущему, проигравшему арбитраж, разрешается выдавать синхроимпульсы на шину SCL до конца байта, в течение которого был потерян доступ.

Если в устройство ведущего также встроены и функции ведомого и он проигрывает арбитраж на стадии передачи адреса, то он немедленно должен переключиться в режим ведомого, так как выигравший арбитраж ведущий мог адресовать его.

Рисунок 10 показывает процедуру арбитража двух ведущих. Конечно, большее количество ведущих может быть вовлечено в процесс. В момент, когда обнаруживается различие между уровнем внутренней линии данных и SDA, выход первого ведущего принимает ВЫСОКОЕ значение, не влияя таким образом на пересылку данных выигравшего ведущего.

Вследствие того, что арбитраж зависит только от адреса и данных, передаваемых соревнующимися ведущими, не существует центрального ведущего, а также приоритетного доступа к шине.

Особое внимание следует обратить на ситуацию, когда во время арбитражной процедуры на шину передается повторный сигнал СТАРТ или сигнал СТОП. Если существует возможность возникновения такой ситуации, то ведущие должны послать повторный сигнал СТАРТ или сигнал СТОП в одних и тех же позициях кадра. Другими словами, арбитраж запрещен между:

• повторным сигналом СТАРТ и битом данных
• сигналом СТОП и битом данных
• повторным сигналом СТАРТ и сигналом СТОП

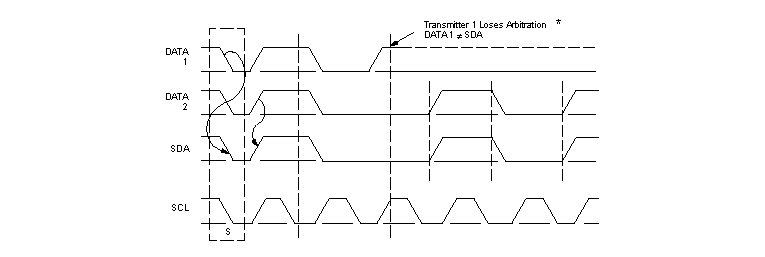

Рисунок 10. Арбитраж между двумя ведущими

* передатчик 1 проигрывает арбитраж - его линия данных не совпадает с SDA

---

---
