Семейство SpartanXL
Основные особенности семейства SpartanXL аналогичные свойствам семейства Spartan
- Программируемые пользователем логические интегральные схемы, рекомендуемые для замены ASIC (applications specific integrated circuit - специализированная интегральная схема)
- Объём логики от 5 000 системных вентилей до 40 000
- Накристальная память с возможностью реализации синхронного и двухпортового ОЗУ
- Полная совместимость по вводу-выводу с PCI
- Встроенная логика быстрого переноса
- Иерархия программируемых линий коммутации
- Внутренние шины с тремя состояниями
- 8 глобальных тактовых линий с низкой задержкой распространения
- Возможность тестирования по JTAG интерфейсу
- Программируемые входные pull-up и pull-down резисторы
- Неограниченное число циклов загрузки конфигурации
- Выпускаются в коммерческом и индустриальном исполнении
- Поддержка проектирования программным обеспечением Xilinx Alliance Series и Xilinx Foundation Series
Дополнительные свойства
- Технология производства: 0.35мкм SRAM кМОП с 5-ти слойной металлизацией
- Напряжение питания: 3,3В
- Совместимость с 5В логикой по вводу-выводу
- Режим малого (менее 100мкА) потребления
- Большее быстродействие
- Более быстрая логика переноса
- Программируемый ток вывода 12 или 24мА
- 3В PCI совместимость
- Дополнительный режим конфигурации: Express Mode
| |
Системных вентилей |
Логических ячеек |
Логических вентилей |
Матрица КЛБ |
Триггеров |
Max RAM bits |
Максимум пользовательских блоков ввода-вывода |

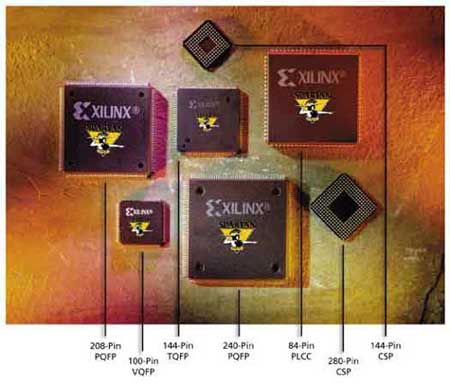

Корпуса |
| XCS05XL |
2K-5K |
238 |
3 000 |
10x10 |
360 |
3 200 |
77 |
PC84
VQ100 |
| XCS10XL |
3K-10K |
466 |
5 000 |
14x14 |
616 |
6 272 |
112 |
PC84
VQ100
CS144
TQ144 |
| XCS20XL |
7K-20K |
950 |
10 000 |
20x20 |
1 120 |
12 800 |
160 |
VQ100
CS144
TQ144
PQ208 |
| XCS30XL |
10K-30K |
1 368 |
13 0000 |
24x24 |
1 536 |
18 432 |
192 |
VQ100
TQ144
PQ208
PQ240
BG256
CS280 |
| XCS40XL |
13K-40K |
1 862 |
20 000 |
28x28 |
2 016 |
25 088 |
224 |
PQ208
PQ240
BG256
CS280 |
Документация:
| |
|
 |
745 Kb Engl Полное описание ПЛИС семейства Spartan-XL |
