W681307
USB-аудио-контроллер
Отличительные особенности:
- Микроконтроллер
- Встроенный микроконтроллер WINBOND 8051 (27.648 МГц) с производительностью 4 такта синхронизации на машинный цикл
- 4 кбайт системного ОЗУ, 32 кбайт масочного ПЗУ
- Питание ядра: 1.9В, портов ввода-вывода: 3.3В
- Сброс при подаче питания
- Программный перевод в режим снижения мощности (Power Down)
- Внутрисистемное программирование (ISP) серий 29/39/49 флэш-ПЗУ
- Встроенные блок сканирования клавиатуры, сторожевой таймер, состояние ожидания
- Голосовой процессор/интерфейс
- 4 процессорных канала
- Программируемый усилительный каскад на входе и выходе
- Программируемый каскад автоматической регулировки усиления (АРУ)
- Программируемый усилительный каскад с плавным ограничением уровня выходного сигнала (Soft Clip)
- Электрический эхо-подавитель (EEC) с поддержкой режимов полный-/полу-дуплекс, абсолютный/относительный
- PCM-интерфейс для подключения микросхем телефонных автоответчиков (TAD)
- PCM-интерфейс для подключения внешнего кодека или PCM-устройства
- Выход SNDR
- Встроенный генератор двутонального многочастотного сигнала (DTMF)
- PCM-кодек
- Встроенный PCM-кодек с частотой преобразования 8 кГц и 16-битными АЦП/ЦАП
- Аналоговый входной усилитель со встроенным программируемым усилительным каскадом
- Аналоговый выходной усилитель: двухтактный выход, встроенный программируемый усилительный каскад
- Полноскоростной порт USB 2.0
- Полноскоростной USB 2.0-совместимый контроллер и трансивер, способный установить полноскоростное соединение (12 МГц) и поддерживающий до 5 конфигурируемых конечных точек
- УАПП
- УАПП T8051 для последовательной передачи данных
- PCM шина
- 1-ая PCM шина содержит четыре канала
- Все каналы поддерживают 8/16-битный PCM-формат и режим IOM2
- Работа в ведущем или подчиненном режимах с внешним кодеком
- Шина W2S
- Поддержка трех режимов формата страницы ЭСППЗУ
- Поддержка 6 способов синхронизации шины W2S
- Интерфейс SPI
- Работа в ведущем или подчиненном режимах
- Интерфейс SPI Flash
- Работает в ведущем режиме и поддерживает последовательную флэш-память Winbond с интерфейсом SPI
- Внутрисистемное программирование (ISP)
- Внутрисистемное программирование посредством программных команд, поступающих через интерфейс УАПП или USB
- Корпус
Области применения:
- USB-телефоны с ЖКИ
- Настольные USB-телефоны
- Двурежимные телефоны

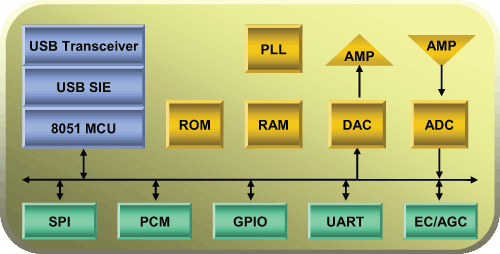

Структурная схема:
Типичные применения:

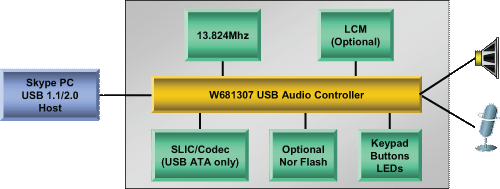

USB-телефон с громкоговорящей связью

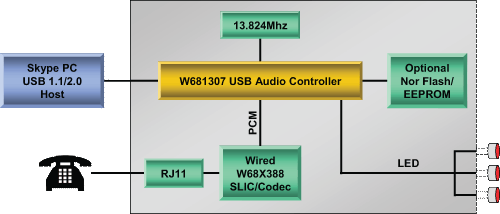

USB-адаптер аналогового телефона
Общее описание:
W681307 - USB-контроллер со встроенным микроконтроллером 8051 для VoIP-применений. Он содержит эхо-подавитель, 16-битные АЦП/ЦАП и схему цифровой АРУ, что необходимо для реализации USB-телефона с громкоговорящей связью. Применение этой ИС позволит сэкономить занимаемое на плате место и сократить количество компонентов при реализации ПК-ориентированных VoIP-применений.
ИС W681307 специально разработана для ПК-ориентированных VoIP-применений, в т.ч. USB-телефоны, двурежимные PSTN/USB-телефоны, USB PSTN шлюзы и USB-адаптеры аналоговых телефонов (ATA).
W681307 содержит 4-канальный PCM-смеситель (необходим для реализации аудио-конференций), интерфейс SPI для подключения внешней последовательной флэш-памяти и модуля ЖКИ. Для реализации USB-шлюза и USB-адаптера аналогового телефона совместно с W681307 может использоваться голосовой кодек или ИС Pro-X компании Winbond.
Информация для заказа:
| Серийный номер |
Описание |
Корпус |
| W681307 |
Микроконтроллер 8051 с масочным ПЗУ 32 кбайт, полноскоростным портом USB 2.0, 16-битным кодеком, эхо-подавителем, портами SPI и PCM, 4-канальным PCM-смесителем |
LQFP-100 |
