WMS7202

256 позиционный двухканальный цифровой потенциометр с энергонезависимой памятью

Особенности:

• 256 позиций подвижного движка
• Два независимых канала
• Выпускается в модификациях с сопротивлением между крайними выводами 10, 50 и 100 кОм
• Подключаемые к выводам всех подвижных движков выходные буферы
• Последовательный SPI интерфейс для передачи данных и управления движком потенциометра
• Возможность каскадирования нескольких приборов
• Хранение в энергонезависимой памяти четырех положений движка потенциометра, с загрузкой при включении состояния регистра NVMEM0
• Низкий ток потребления в дежурном режиме - не более 1 мкА при отключенном выходном буфере
• Допустимое количество циклов перезаписи - 100 000
• Срок хранения данных при отключенном питании - более 100 лет
• Индустриальный рабочий температурный диапазон от -40 до 85 °C
• Диапазон напряжения питания от 2.7 до 5.5 В
• 14- выводные SOIC, PDIP и TSSOP корпуса

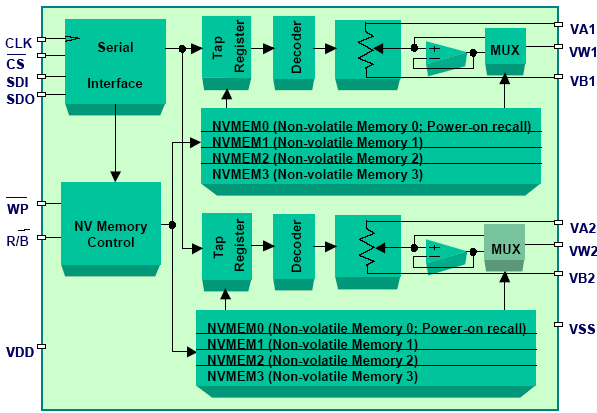

Блок - схема:

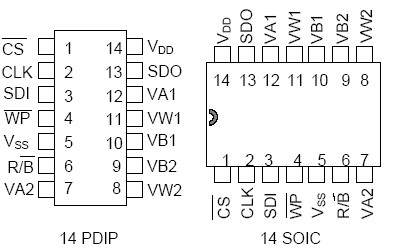

Расположение выводов:

Общее описание:

WMS7202 - двухканальный 256 позиционный цифровой потенциометр с энергонезависимой памятью, выпускающийся в модификациях с сопротивлением между крайними неподвижными контактами потенциометров 10, 50 и 100 кОм. Этот прибор может использоваться в качестве трехвыводных потенциометров и двухвыводных переменных резисторов.

Положения движков потенциометров сохраняется в энергонезависимом регистре TR. Потенциометры имеют линейную регулировочную характеристику. Состояния регистра TR может быть загружено непосредственно по стандартному промышленному SPI интерфейсу или из энергонезависимой памяти NVMEM0~3, которая содержит предварительно записанные значения. После изменения состояния регистра TR, его значение может быть сохранено в энергонезависимой памяти NVMEM0~3 при помощи команды NVMEM. При включении питания содержимое регистра памяти NVMEM0 автоматически загружается в регистр TR.

Прибор WMS7202 содержит два независимых цифровых потенциометра, выпускается в 14 выводных PDIP, SOIC и TSSOP корпусах и имеет широкий диапазон напряжения питания от 2.7 до 5.5 В. Для повышения нагрузочной способности к подвижному движку обоих каналов могут быть подключены выходные буферы.

Документация:

290 Kb Engl Описание микросхемы

---

---
