W78LE812

8-разрядный FLASH микроконтроллер

Отличительные особенности:

• Полностью статический 8- битный КМОП(CMOS) микроконтроллер с максимальной тактовой частотой 24 МГц.
• Расширенный диапазон питания от 2,4 до 5,5 В.
• 256 Байт встроенного ОЗУ.
• 8 КБайт FLASH ЭППЗУ.
• Адресование 64 КБ программной памяти и 64 КБ памяти данных.
• Четыре 8-разрядных двунаправленных порта.
• Три 16-разрядных таймер / счетчика.
• Выход таймера TIMER2 подключен к выводу микроконтроллера.
• Один полный дуплексный последовательный порт (UART).
• Сторожевой таймер.
• Выводи, оснащенные драйверами управления светодиодами.
• Возможность двухуровневого прерывания от четырнадцати источников.
• Активизация микроконтроллера от внешних прерываний по порту PORT1.
• Режим пониженного ЭМИ.
• Встроенное управление питанием
• Защита кода от считывания.
• Конструктивное исполнение:
      DIP 40: W78LE812-24
      PLCC 44: W78LE812P-24
      PQFP 44: W78LE812F-24

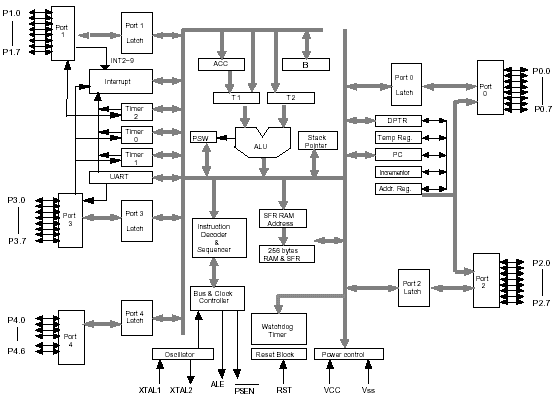

Архитектура:

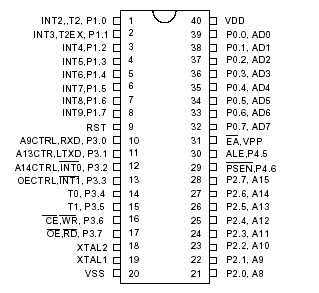

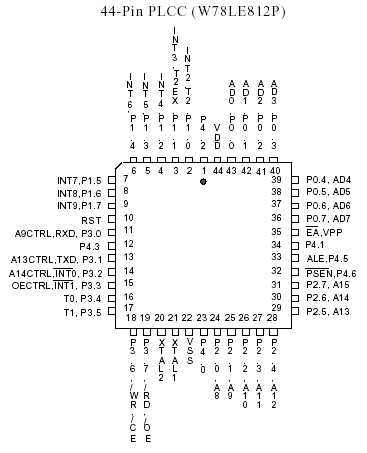

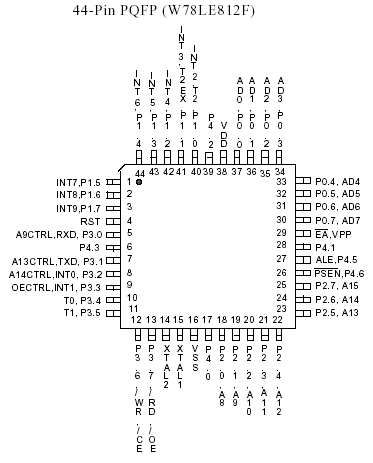

Расположение выводов:

Описание:

W78LE812 - 8-разрядный микроконтроллер с расширенным диапазоном питающих напряжений и низким энергопотреблением. Система команд для W78LE812 полностью совместима со стандартом 8051. W78LE812 содержит 8 КБ FLASH памяти; 256 Байт ОЗУ; четыре 8-разрядных двунаправленных поразрядно- адресуемых порта ввода - вывода; дополнительный 5-разрядный порт ввода - вывода P4; три 16-разрядных таймер / счетчика; сторожевой таймер и последовательный порт. Эти периферийные устройства содержат четырнадцать двухуровневых источников прерывания. Для облегчения программирования и верификации, FLASH ЭППЗУ, встроенная в W78LE812, позволяет электрически программировать и считывать память программ. После того, как код отлажен, для безопасности он может быть защищен от считывания.

W78LE812 микроконтроллер имеет два режима пониженного энергопотребления: ожидания и выключения, являющиеся оба программно активизируемыми. В режиме ожидания отключается тактовый генератор процессора, но периферийные устройства продолжают работать. В режиме выключения останавливается встроенный генератор для снижения энергопотребления. При внешнем тактировании можно остановиться в любом состоянии без воздействия на сам процессор.

Документация:

		164 Kb Engl Описание микросхемы
		Rus Система команд

---

---
