W78E516B

8-разрядный МИКРОКОНТРОЛЛЕР

Отличительные особенности:

• Полностью статический 8- битный КМОП(CMOS) микроконтроллер с максимальной тактовой частотой 40 МГц.
• 64КБайт внутрисистемно программируемого FLASH ЭППЗУ для прикладной программы (APROM).
• 4КБ вспомогательного FLASH ЭППЗУ для программы загрузчика (LDROM).
• 512 Байт встроенного ОЗУ. (Включая 256 Байт программно выбираемого AUX-RAM).
• Адресование 64 КБ программной памяти и 64 КБ памяти данных.
• Четыре 8-разрядных двунаправленных порта.
• Один универсальный 4-разрядный программируемый порт.
• Три 16-разрядных таймер / счетчика.
• Один полный дуплексный последовательный порт.
• Возможность двухуровневого прерывания от восьми источников.
• Встроенное управление питанием
• Защита кода от считывания.
• Расширенный диапазон питания:
      от 2,4 до 5,5 В (без внутрисистемного программирования);
      от 3,3 до 5,5 В (с внутрисистемным программированием).
• Конструктивное исполнение:
      DIP 40: W78E516B-24/40
      PLCC 44: W78E516BP-24/40

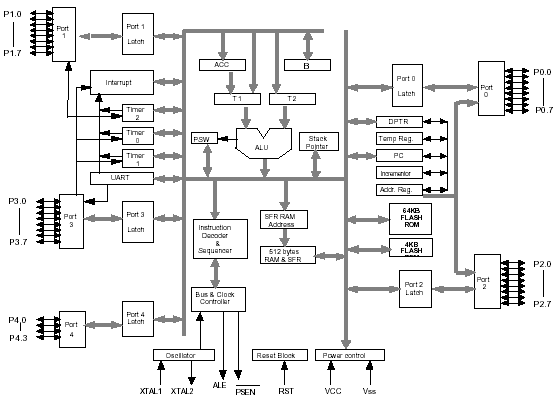

Архитектура:

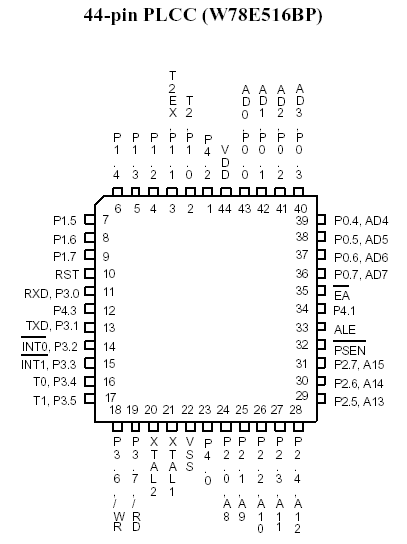

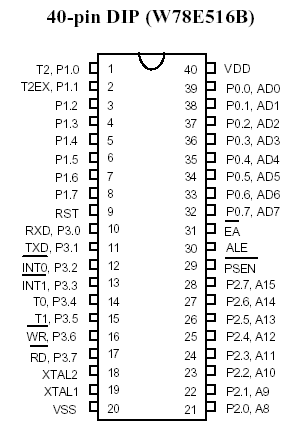

Расположение выводов:

Описание:

W78E516B - 8-разрядный микроконтроллер, который имеет внутрисистемно программируемое FLASH ПЗУ для обновления программы. Система команд W78E516B полностью совместима со стандартом 8052. W78E516B содержит 64КБ основного FLASH ЭППЗУ и 4КБ вспомогательного FLASH ЭППЗУ, которое позволяет содержимое 64КБ основного FLASH ЭППЗУ обновлять при помощи программы загрузчика размещенной в 4КБ вспомогательного FLASH ЭППЗУ; 512 Байт встроенного вспомогательного ОЗУ (AUX-RAM); четыре 8-разрядный двунаправленных и поразрядно адресуемых порта ввода- вывода; дополнительный 4-разрядный порт P4; три 16-разрядных таймер / счетчика; последовательный порт. Эти периферийные устройства содержат восемь двухуровневых источников прерывания. Для облегчения программирования и верификации, FLASH ЭППЗУ, встроенная в W78E516B, позволяет электрически программировать и считывать память программ. После того, как код отлажен, для безопасности он может быть защищен от считывания.

W78E516B микроконтроллер имеет два режима пониженного энергопотребления: ожидания и выключения, являющиеся оба программно активизируемыми. В режиме ожидания отключается тактовый генератор процессора, но периферийные устройства продолжают работать. В режиме выключения останавливается встроенный генератор для снижения энергопотребления. При внешнем тактировании можно остановиться в любом состоянии без воздействия на сам процессор.

Документация:

		159 Kb Engl Описание микросхемы
		Rus Система команд

---

---
