W78E51В

8-разрядный FLASH микроконтроллер

Отличительные особенности:

• Полностью статический 8- битный КМОП(CMOS) микроконтроллер с максимальной тактовой частотой 40 МГц.
• Расширенный диапазон питания от 4,5 до 5,5 В.
• 128 Байт встроенного ОЗУ.
• 4 КБайт FLASH ЭППЗУ.
• Адресование 64 КБ программной памяти и 64 КБ памяти данных.
• Четыре 8-разрядных двунаправленных порта.
• Один дополнительный 4-разрядный поразрядно- адресуемый порт, дополнительные источники прерывания INT2/ INT3 (доступен только в 44- выводных PLCC/QFP корпусах).
• Два 16-разрядных таймер / счетчика.
• Один полный дуплексный последовательный порт (UART).
• Сторожевой таймер.
• Возможность двухуровневого прерывания от семи источников.
• Режим пониженного ЭМИ.
• Встроенное управление питанием
• Защита кода от считывания.
• Конструктивное исполнение:
      DIP 40: W78E51В –24/40
      PLCC 44: W78E51ВP-24/40
      PQFP 44: W78E51ВF-24/40

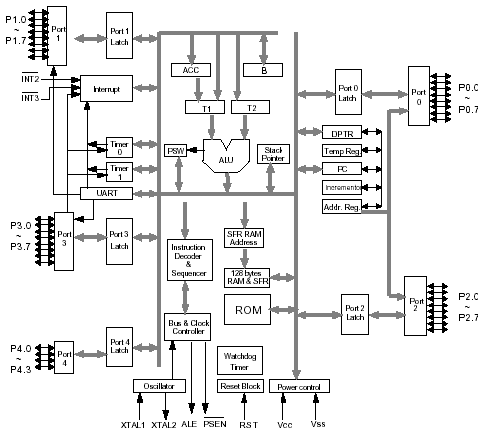

Архитектура:

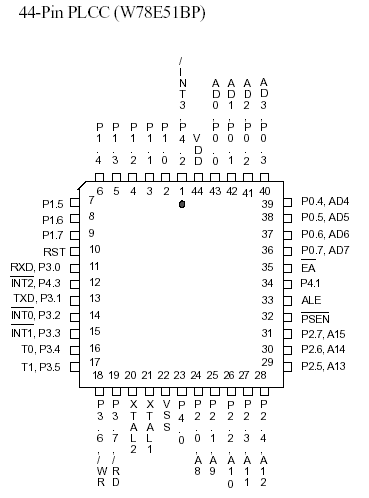

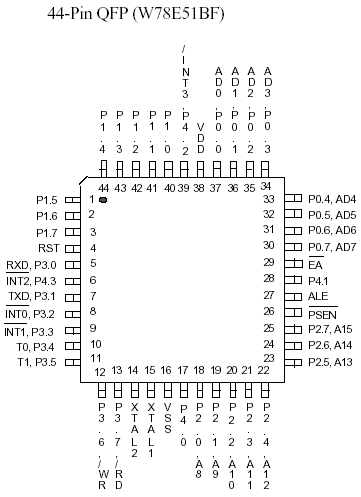

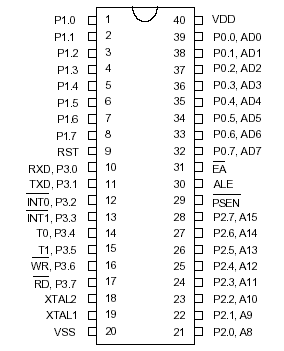

Расположение выводов:

Описание:

W78E51В - 8-разрядный микроконтроллер с расширенным диапазоном тактовых частот и низким энергопотреблением. Система команд для W78E51В полностью совместима со стандартом 8051. W78E51В содержит 4 КБ FLASH памяти; 128 Байт ОЗУ; четыре 8-разрядных двунаправленных поразрядно- адресуемых порта ввода - вывода; дополнительный 4-разрядный порт ввода - вывода P4; два 16- разрядных таймер / счетчика; сторожевой таймер и последовательный порт. Эти периферийные устройства содержат семь двухуровневых источников прерывания. Для облегчения программирования и верификации, FLASH ЭППЗУ, встроенная в W78E51В, позволяет электрически программировать и считывать память программ. После того, как код отлажен, для безопасности он может быть защищен от считывания.

W78E51В микроконтроллер имеет два режима пониженного энергопотребления: ожидания и выключения, являющиеся оба программно активизируемыми. В режиме ожидания отключается тактовый генератор процессора, но периферийные устройства продолжают работать. В режиме выключения останавливается встроенный генератор для снижения энергопотребления. При внешнем тактировании можно остановиться в любом состоянии без воздействия на сам процессор.

Документация:

		162 Kb Engl Описание микросхемы
		Rus Система команд

---

---
