ISD5216

Семейство микросхем записи/воспроизведения звука длительностью от 8 до 16 минут.

Характеристики:

• Однополярное питание от 2.7 В до 3.3 В
• Система записи-воспроизведения звука и данных на одном кристалле
• Высокое качество звука
• Низкое напряжение питания
• Управление сообщениями
• Интегрированные системные функции
• Гибкая архитектура
• Енергонезависимое хранение сообщений
• Пограммируемая частота выборок 4, 5.3, 6.4 и 8 КГц.
• 8, 10, 12 и 16 минут звучания
• Внутренняя и внешняя тактовая частота
• I²C последовательный интерфейс (400 КГц)
• Конфигурируемая аналоговая часть
• Напряжение микрофонного входа 2.2 В
• Среднее время хранения сообщений 100 лет
• Среднее количество циклов записи звука 100 000
• Среднее количество циклов записи цифровых данных 10 000
• Полный дуплекс канала (не в режиме I²S) КОДЕКа при :
  • Внешней тактовой частоте 13.824, 27.648, 20.48, 40.96 МГЦ.
  • I2S и PCM цифровом аудио интерфейсе
  • Последовательной передаче данных со скоростью от 64 до 3072 Кбод
  • Коротком или длинном формате фреймов синхронизации.
  • При µ или А законе компандирования
  • Линейной фильтрации 14 бит сигмадельта КОДЕКа при работе АЦП и ЦАП.
  • 8 КГц или 44.1- 48 КГц частоте выборок цифрового звука
  • Регулировке усиления в аналоговом тракте
  • Установка характеристик по I²C интерфейсу

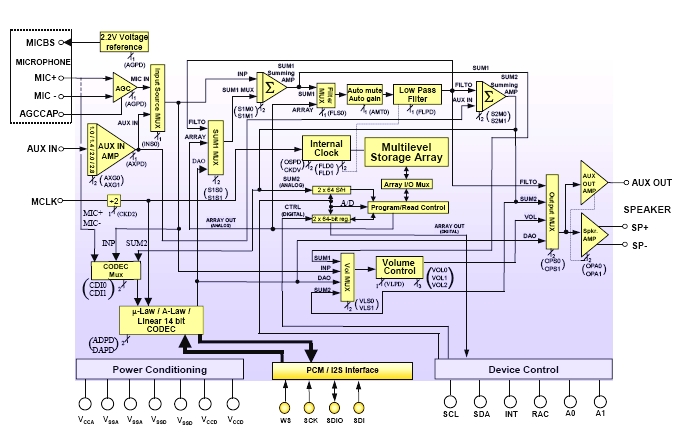

Блок-схема:

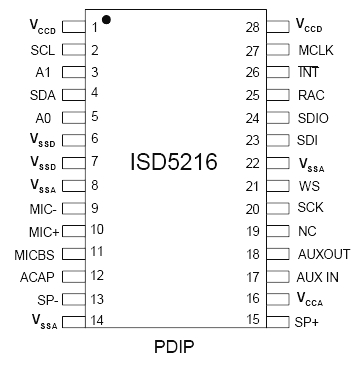

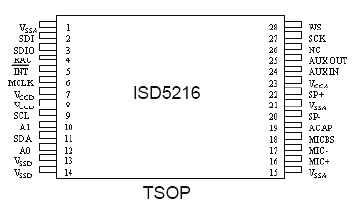

Расположение выводов:

Описание:

Микросхема ISD5216 является системой записи-воспроизведения звука и цыфровых данных длительностью до16 минут с встроенным звуковым кодеком. Устройство работает при напряжении питания от 2.7 В до 3.3 В, и содержит все необходимые для функционирования блоки, включая: микрофонный предусилитель, АРУ, выходной УНЧ, память и КОДЕК.

Спецификации КОДЕКа удовлетворяют требованиям рекомендации G.714. Компандер КОДЕКа по законам- µ и А соответствует рекомендации ITU-T G.711.

Документация:

760 Kb Engl Описание микросхемы ISD5216

---

---
