ISD4002

Семейство микросхем аудио записи/воспроизведения длительностью 120, 150, 180, и 240 секунд.

Характеристики:

• Простое однокристальное решение для записи/ воспроизведения голосовых сообщений
• Однополярное питание +3 В
• Малый уровень потребления: 15 мА- при воспроизведении и 25 мА- при записи, 1мкА в режиме ожидания.
• Однокристальное решение с длительностью записи/воспроизведения от 2-х до 4-х минут
• Высококачественное, естественное звучание
• Функция AutoMute обеспечивает шумопонижение в паузах
• Не требует разработки алгоритмов работы
• Управление по интерфейсам SPI или Microwire
• Полная адресация для множества сообщений
• Энергонезависимое хранение сообщений
• Управление потреблением с помощью контрольных регистров SPI или Microwire
• Средне время хранения сообщений 100 лет.
• Общее количество циклов записи до 100 000.
• Встроенный генератор тактового сигнала
• Выпускается в корпусах PDIP,SOIC и TSOP
• Расширенный коммерческий диапазон рабочих температур от- 20°С до +70°С, а также промышленный диапазон от - 40°С до +85°С.

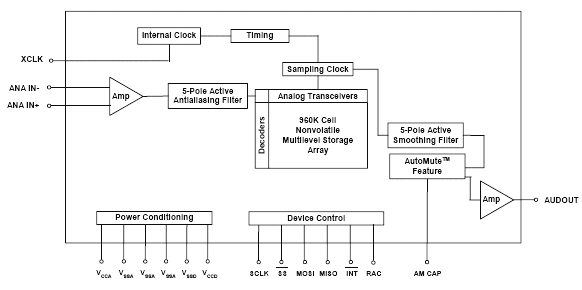

Блок-схема:

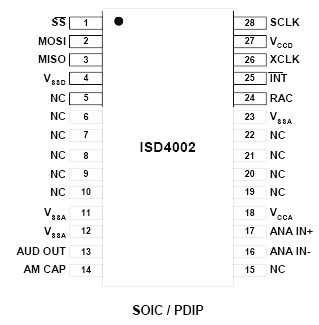

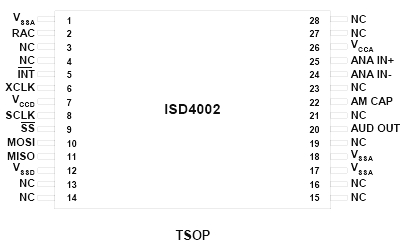

Расположение выводов:

Описание:

Продукты хранения информации семейства Chip-Corder ISD4002, при напряжении питания 3 В, обеспечивают, однокристальное решение для записи/ воспроизведения аудио сообщений длительностью от 2 до 4-х минут, что в идеале требуется для мобильных телефонов и других портативных устройств. Микросхемы, основанные на технологии CMOS, имеют встроенный генератор тактовой частоты, фильтр антиалиасинга и сглаживающий фильтр, патентованную систему AutoMute, усилитель низкой частоты, матрицу многоуровневой FLASH памяти хранения данных высокой плотности. ИС серии ISD4002 разработаны для применения в микропроцессорных и микроконтроллерных системах. Адресация и управление осуществляются по последовательным интерфейсам SPI или Microwire для минимизации количества выводов микросхем.

Записанные данные сохраняются в ячейках встроенной энергонезависимой памяти, обеспечивая хранение данных без энергетических затрат. Данная, уникальная разработка стала возможна, благодаря патентованной ISD-технологии многоуровневого хранения. Голосовые и аудио сигналы сохраняются памятью непосредственно, в натуральном виде, обеспечивая высокое качество при воспроизведении с твердотельного носителя.

Документация:

1162 Kb Engl Описание микросхемы ISD4002

---

---
