ISD5008

ИС записи/воспроизведения голоса длительностью 4, 5, 6 и 8 секунд

Отличительные особенности:

• Полностью интегрированное решение
  • Однокристальное решение для записи/воспроизведения голоса
  • Встроенные схема синхронизации, фильтры и энергонезависимая память для хранения аналоговых выборок
  • Встроенные схемы автоматической регулировки усиления (АРУ), коммутации аналоговых сигналов, усилителя мощности (развивает мощность 23 мВт на нагрузке 8 Ом), суммирующих усилителей, регулировки громкости и интерфейса вспомогательного аудио-входа/выхода (AUX IN/OUT)
• Малое энергопотребление
  • Напряжение питания +3В
  • Потребляемый ток (тип. знач.): 15 мА (воспроизведение), 25 мА (запись), 12 мА (режим FT) и 1 мкА (дежурный режим)
  • Управление энергопотреблением через интерфейс SPI или Microwire
  • Большинство каскадов поддерживает возможность раздельного отключения для оптимизации энергопотребления
• Улучшенные возможности обработки голоса
  • запись одно- или двунаправленных (полнодуплексных) сигналов (запись с суммированием сигналов)
  • воспроизведение одно- или двунаправленных (полнодуплексных) сигналов (во время вызова)
  • запись и воспроизведение голосовых меток
  • фильтрация входящих персональных вызовов
  • встроенный автоответчик
  • персонализированное исходящее сообщение (с помощью идентификационных данных, полученных от управляющего чип-сета)
  • сообщение о входящем персональном вызове (с помощью информации о CIDCW, полученной от управляющего чип-сета)
• Простота использования и управления
  • Не требуется разработка алгоритма сжатия
  • Частота преобразования задается пользователем (8, 6.4, 5.3 или 4.0 кГц), чем обеспечивается хранение голосовых сообщений длительностью до 8 минут
  • Последовательный интерфейс SPI или Microwire для связи с микроконтроллером
  • Полная адресуемость по 1200 строкам для оперирования с множеством сообщений
• Высококачественное решение
  • Высококачественное воспроизведение голоса и музыки
  • Стандартное для ИС ISD 100-летнее хранение сообщения (тип. знач.)
  • 100 тыс. циклов записи (тип. знач.)
• Опции
  • Доступность в корпусах PDIP, SOIC и TSOP
  • Исполнения для коммерческого (0…+70°С) и промышленного (-40…+85°С) температурных диапазонов

Структурная схема:

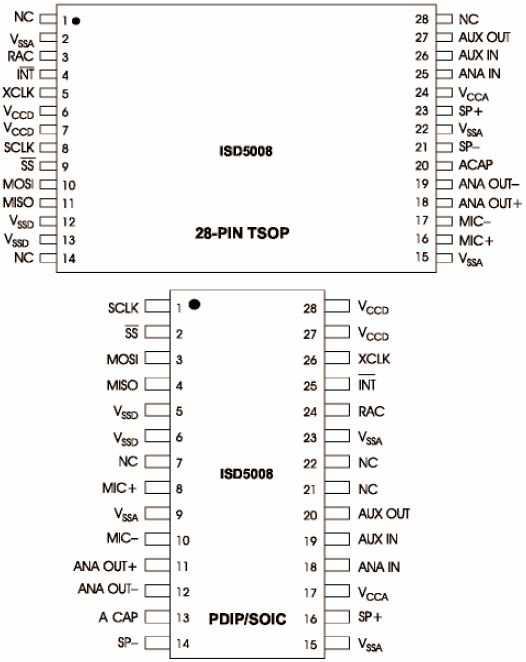

Расположение выводов:

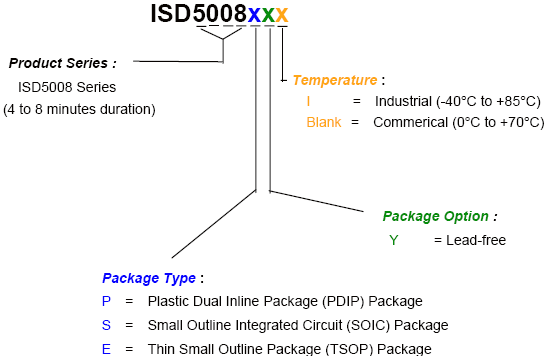

Информация для заказа:

Описание:

ISD5008 - ИС из семейства ChipCorder, представляющая собой полностью интегрированное однокристальное решение для записи/воспроизведения голоса в цифровых сотовых телефонах (GSM, CDMA, TDMA, PDC и PHS), автомобильных и портативных средствах связи, GPS/навигационных системах. Данная маломощная 3В-ая ИС позволяет пользователю быстро и легко реализовать функции хранения голосовых сообщений длительностью 4…8 минут, как например, запись одно- и двунаправленных (полнодуплексных) сигналов во время звонка, запись голосовых меток, а также функции фильтрации вызовов и автоответчика.

Также как и остальные ИС ChipCorder, ISD5008 интегрирует в одном кристалле схему синхронизации, фильтры и энергонезависимую память для хранения аналоговых выборок. Кроме того, для улучшения голосовых функций, в ISD5008 интегрированы схема автоматической регулировки усиления (АРУ), усилитель мощности, аналоговые коммутаторы и вспомогательный аудио-интерфейс. Входные усилители поддерживают возможность программирования коэффициента усиления, что позволяет работать с различными источниками сигналов.

Длительность/частота преобразования задаются программно. Благодаря этому, пользователь может в рамках одного и того же конечного устройства оптимизировать соотношение качества и длительности.

ISD5008 предназначена для использования в системах, выполненных на основе микропроцессора или микроконтроллера. Выбор адреса и длительности, а также управление ИС осуществляется через последовательный интерфейс SPI или Microwire, что позволило минимизировать число выводов.

Записанные сообщения хранятся во встроенной энергонезависимой памяти, которая не требует питания для хранения информации. Данное уникальное однокристальное решение стало возможным, благодаря использованию запатентованной ISD технологии многоуровневого хранения. Голосовые и звуковые сигналы хранятся в твердотельной памяти в их естественной, несжатой форме, чем обеспечивается высокое качество воспроизведения голоса и музыки.

Документация:

1777 Kb Engl Описание микросхем ISD5008

---

---
