ISD1806, ISD1810

ИС записи/воспроизведения одного голосового сообщения длительностью 6…16 секунд (серия ISD1800)

Отличительные особенности:

• Простое в использовании однокристальное решение для записи/воспроизведения одного голосового сообщения
• Высококачественное, естественное воспроизведение голоса/звука
• Интерфейс для подключения кнопок управления
  • Воспроизведение по нажатию на кнопку (запуск по фронту) или при ее удержании (запуск по уровню)
• Длительность записи/воспроизведения зависит от внешнего резистора, который задает частоту преобразования



  	Частота преобразования, кГц
  	8	6.4	5.3	4
  Длительность (I1806) [сек]	6	7.5	9	12
  Длительность (I1810) [сек]	8	10	12	16
  ROSC [кОм]	80	100	120	160

• Автоматический переход в дежурный режим по завершении цикла записи/воспроизведения
  • Потребляемый ток в дежурном режиме 0.5 мкА (типичное значение)
• Встроенный усилитель мощности 8-омного динамика
• Для хранения сообщения питание не требуется
  • Нет потребности в резервном питании
• Хранение сообщения в течение 100 лет (типичное значение)
• 100 тысяч циклов записи (типичное значение)
• Встроенный генератор
• Не требуется написание ПО
• Питание от одного источника напряжением +3В
• Доступность в виде кристалла и в 28-выв. корпусе SOIC (ширина 300 мд)
  • исполнения в 28-выв. корпусе PDIP (600 мд) доступны только в виде инженерных образцов

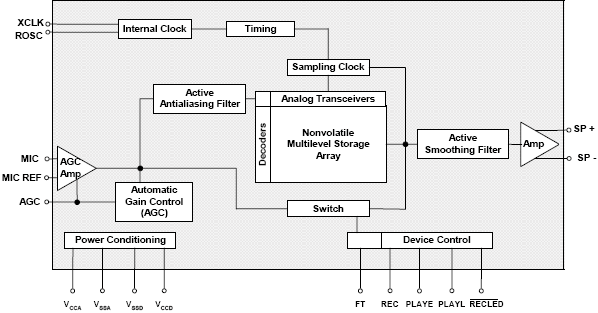

Структурная схема:

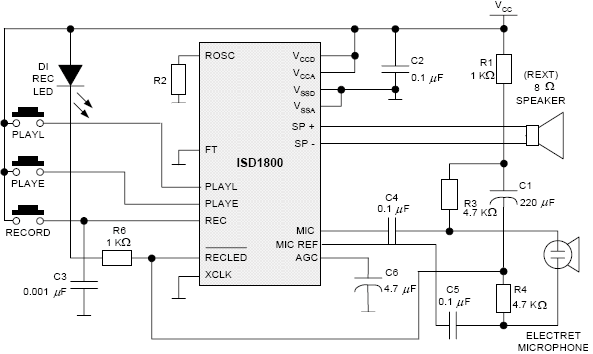

Типовая схема включения:

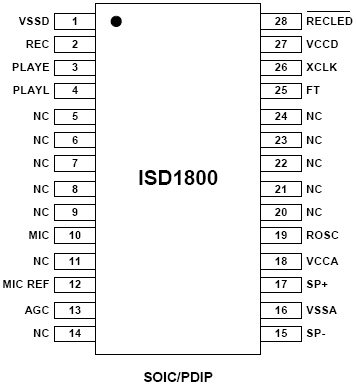

Расположение выводов:

Описание:

ИС серии ISD1800 ChipCorder® представляют собой однокристальные решения для высококачественной записи/воспроизведения одного голосового сообщения длительностью 6…16 секунд (задается пользователем). В состав КМОП ИС входят тактовый генератор (с внешней регулировкой), микрофонный предусилитель с автоматической регулировкой усиления, фильтры, массив памяти для энергонезависимого хранения аналоговых выборок и усилитель мощности. Для создания минимальной подсистемы записи/воспроизведения ИС достаточно дополнить микрофоном, динамиком, несколькими пассивными компонентами, двумя кнопками и источником питания. Записанное сообщение хранится во встроенной энергонезависимой памяти, т.о. для хранения сообщения питание не требуется. Появление такого уникального однокристального решения стало возможным, благодаря запатентованной Winbond технологии многоуровневого хранения. Голосовые и звуковые сигналы записываются непосредственно в память в их естественном виде, чем достигается высокое качество воспроизведения голоса.

Информация для заказа:

Корпус	Серийный номер	Код заказа
Кристалл	ISD1806X	I1806X
SOIC	ISD1806S	I1806S
PDIP	ISD1806P	I1806P
Кристалл	ISD1810X	I1810X
SOIC	ISD1810S	I1810S
PDIP	ISD1810P	I1810P

Документация:

294 Kb Engl Описание микросхем ISD1806, ISD1810

---

---
