ISD1700

Серия ИС для записи/воспроизведения нескольких голосовых сообщений

Отличительные особенности:

• Однокристальное решение со встроенной системой управления сообщениями для применений с кнопочным управлением
  • /REC: вход управления записью с активизацией по уровню
  • /PLAY: вход управления воспроизведением с активизацией по фронту (воспр. отдельного сообщения) или по уровню (воспр. по кругу)
  • /ERASE: вход управления стиранием с активизацией по фронту (стирание первого или последнего сообщения) или по уровню (стирание всех сообщений)
  • /FWD: вход управления переходом к следующему сообщению или быстрым прослушиванием сообщения во время его воспроизведения (активизация по уровню)
  • /VOL: вход 8-уровневого управления громкостью звучания
  • RDY/INT: вход сигнализации готовности или занятости
  • RESET: вход управления возвратом в исходное состояние
  • Автоматический переход в дежурный режим по завершении каждого рабочего цикла
• Выборочная частота преобразования, задаваемая внешним резистором



  Частота преобразования	12 кГц	8 кГц	6.4 кГц	5.3 кГц	4 кГц
  Rosc	53 кОм	80 кОм	100 кОм	120 кОм	160 кОм

• Выборочная длительность сообщений
  • Возможность выбора длительностей от 20 до 480 сек, в зависимости от заданной частоты преобразования




  Частота преобразования	ISD1730	ISD1740	ISD1750	ISD1760	ISD1790	ISD17120	ISD17150	ISD17180	ISD17210	ISD17240
  12 кГц	20 сек	26 сек	33 сек	40 сек	60 сек	80 сек	100 сек	120 сек	140 сек	160 сек
  8 кГц	30 сек	40 сек	50 сек	60 сек	90 сек	120 сек	150 сек	180 сек	210 сек	240 сек
  6.4 кГц	37 сек	50 сек	62 сек	75 сек	112 сек	150 сек	187 сек	225 сек	262 сек	300 сек
  5.3 кГц	45 сек	60 сек	75 сек	90 сек	135 сек	181 сек	226 сек	271 сек	317 сек	362 сек
  4 кГц	60 сек	80 сек	100 сек	120 сек	180 сек	240 сек	300 сек	360 сек	420 сек	480 сек

• Сигнализация сообщений и режимов работы
  • Четыре выборочных звуковых эффекта для звуковой сигнализации
  • Опциональная голосовая сигнализации (vAlert) наличия новых сообщений
  • Управление светодиодным индикатором, который непрерывно включен во время записи и мигает во время воспроизведения, переходов и стирания
• Два режима работы
  • Автономный режим:
    • Встроенные функции управления сообщениями
    • Автоматический переход в дежурный режим по завершении каждого цикла
  • Режим SPI:
    - Управление и настройка полностью осуществляются пользователем через регистр APC и с помощью различных команд, передаваемых по интерфейсу SPI
• Два отдельных входных канала
  • MIC+/MIC-: входы дифференциального усилителя с АРУ для подключения микрофона
  • AnaIn: несимметричный вспомогательный аудио-вход для записи или прослушивания в динамике (режим FT)
• Два выходных канала
  • Дифференциальный усилитель мощности класса D (ШИМ), позволяющий напрямую управлять 8-омным динамиком
  • Однотактный выходной каскад для работы с внешним усилителем ЗЧ; поддерживаются конфигурация AUD (ток) или AUX (напряжение)
• Стандартные особенности для ИС ChipCorder
  • Высококачественное, естественное воспроизведение голоса и музыки
  • Напряжение питания 2.4…5.5В
  • Хранение сообщения в течение 100 лет (типичное значение)
  • 100 тыс. циклов записи (типичное значение)
• Исполнения по температурному диапазону:
  • Коммерческое: 0…+50°C (кристалл); 0…+70°C (для ИС в корпусе)
  • Промышленное: -40…+85°C (для ИС в корпусе)
• Доступные типы корпусов: в виде кристалла, PDIP, SOIC и TSOP
• Опции для корпусных исполнений: корпуса без содержания свинца

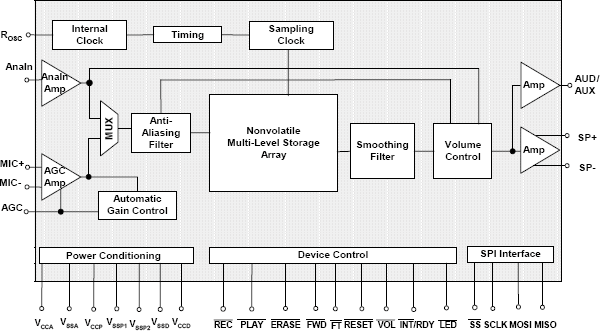

Структурная схема:

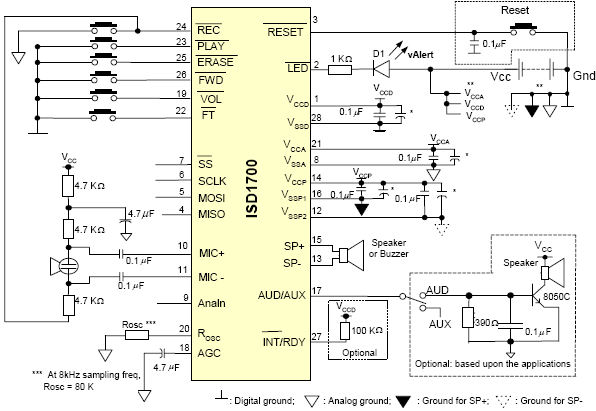

Типовая схема включения (автономный режим):

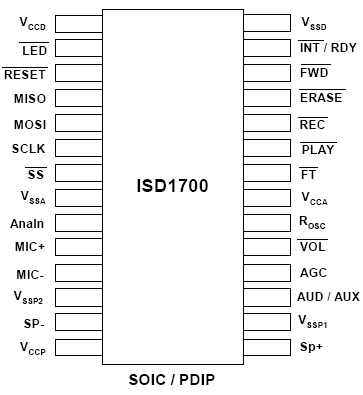

Расположение выводов:

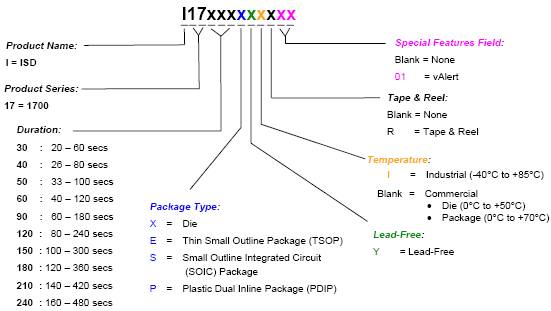

Информация для заказа:

Описание:

ISD1700 - серия ИС ChipCorder®, представляющих собой полностью интегрированное, однокристальное решение для записи/воспроизведения нескольких голосовых сообщений и предназначенных для использования в разнообразных электронных системах. Длительность сообщения задается пользователем в пределах 26…120 секунд (зависит от типа ИС). Возможность задания внешним резистором частоты преобразования в диапазоне 4…12 кГц еще больше увеличивает гибкость по выбору длительности сообщений. ИС способны работать при напряжении питания от 2.4 до 5.5 В, что делает возможным их использование в применениях, как с батарейным питанием, так и с питанием от сети переменного тока.

В ИС серии ISD1700 учтена возможность автономной и совместной работы с микроконтроллером через интерфейс SPI. В ИС входит оригинальная система управления сообщениями, которая позволяет им автоматически управлять адресами нескольких сообщений. Данная уникальная особенность позволяет, при управлении обычными кнопками, реализовать интеллектуальные функции управления сообщениями. В ИС также входят тактовый генератор (управляется внешним резистором), микрофонный предусилитель с АРУ, вспомогательный аналоговый вход, фильтры, энергонезависимая память для хранения аналоговых выборок, схема управления громкостью, усилитель мощности класса D, а также токовый/вольтажный выход.

ИС ISD1700 поддерживают опциональную возможность "vAlert", которую можно использовать для голосовой сигнализации получения нового сообщения. Помимо функции vAlert, о приходе нового сообщения также сигнализирует мигание внешнего светодиода. И кроме того, для подтверждения таких операций, как "Старт записи", "Останов записи", "Стирание", "Вперед", "Общее стирание" и др., предусмотрено четыре звуковых сигнала.

Записи сберегаются во встроенной флэш-памяти, т.о. для их хранения питание не требуется. Появление данного однокристального решения стало возможным, благодаря запатентованной Winbond технологии многоуровневого хранения. Аудиоданные хранятся в твердотельной памяти в их естественном виде (без цифрового сжатия), чем достигается высокое качество воспроизведения голоса и музыки.

Голосовые сигналы могут поступать во флэш-память по двух независимым трактам: через дифференциальные входы микрофонного усилителя и через несимметричный аналоговый вход. Для вывода звуковой информации у ISD1700 предусмотрены усилитель мощности класса D (ШИМ) и параллельно работающий с ним отдельный аналоговый выход. Усилитель мощности может напрямую управлять 8-омным динамиком, а дополнительный аналоговый выход может быть сконфигурирован, как токовый или вольтажный, и предназначен для работы с внешним усилителем.

Когда ИС ISD1700 работают в автономном режиме, они автоматически переходят в дежурный режим работы по завершении каждого рабочего цикла.

В режиме SPI внешний микроконтроллер через последовательный интерфейс получает все функции управления, в т.ч. доступ к любой области внутренней памяти по заданным начальному и конечному адресам. В режиме SPI также имеется возможность доступа к регистру конфигурации аналоговых каскадов (APC).

Данный регистр позволяет гибко настроить аудиокаскады, входы, выходы и микширование. При необходимости изменить настройку по умолчанию регистра APC, нужно сохранить требуемое состояние APC в энергонезависимый регистр NVCFG, содержимое которого перезаписывается в APC во время инициализации.

Т.о. образом ИС ISD1700 обладают всеми возможностями, позволяющие быстро и гибко реализовать голосовые функции в высококачественной продукции.
