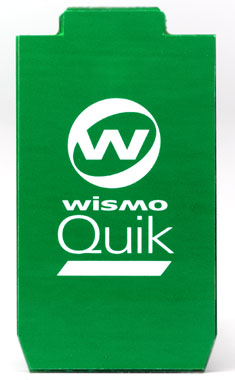

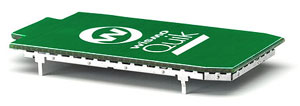

Модуль сотового GSM/GPRS модема WISMO Quik Q2406C/IP
Обладая встроенной поддержкой GSM/GPRS поколения 2,5G, сверхтонкие приборы семейства Q2406C/IP спроектированы так, чтобы полностью удовлетворить потребности широкого гаммы разработчиков. От телефонов и PDA, VAD до работающих в сложных условиях автомобильных и промышленных приложений, - эта платформа покрывает все из них.
Модуль WISMO Q2406C/IP предлагает максимальную скорость передачи данных в режиме GPRS класс 10. Сверхтонкий корпус позволяет встроить модуль WISMO в любой телефон. Вы не сможете отыскать более проверенного решения: миллионы беспроводных приборов во всем мире работают на платформе Quik в сетях GSM/GPRS.
Для модели Wismo Quik Q2406C/IP предлагаются комплекты разработчика, облегчающий создание приложений для телефонии, мобильных вычислений, PDA, VAD, автомобильных и промышленных приложений.
Модуль разрешен к повсеместному применению на основании соответствия тестам стандартов R&TTE (радио и телекоммуникационного терминального оборудования) и GCF (глобального сертификационного форума).
Характеристики модуля:
- Модель Wismo Quik Q2406C "на борту" имеет 64 Мб Flash память и 8Mb SRAM.
- Двухдиапазонный EGSM/GPRS прибор (EGSM900/1800 МГц, EGSM 850/1900 МГц), спроектированный для портативных приборов, беспроводных PDA и промышленных изделий.
- Совместим со стандартом ETSI GSM phase 2
- Класс 4 (2Вт на частоте 900МГц)
- Класс 1 (1Вт на частоте 1800МГц)
- Источник питания:
- 3,6 В (прямое подключение к Li-ion аккумулятору)
- 260 мА средний ток в режиме голосовой связи (GSM 900, Pmax)
- 160 мА средний ток в режиме голосовой связи (GSM 1800, Pmax)
- менее 3,5мА в ждущем режиме SIM Toolkit версия 99
- Передача голоса в режиме GSM:
- телефония, аварийные вызовы
- системы кодирования звука: FR/EFR/HR
- Подавление эха и снижение шумов
- Полный дуплекс для режима "handsfree"
- Передача данных в режиме GSM:
- Асинхронная прозрачная и не прозрачная до 14400бит/с
- Поддержка протоколов FAX класс 1 и класс 2
- Передача данных в режиме GPRS:
- GPRS класс 10
- Схемы кодирования: от CS1 до CS4
- Поддержка PBCCH
- Управление при помощи АТ команд для PDA и VAD
- Передача сообщений:
- Точка-точка (МТ/МО) и отправка сообщения группе абонентов
- EMS
- Идентификация текущей зоны
- Дополнительные сервисы GSM:
- Переадресация вызовов, ограничение входящих и выходящих звонков
- Конференция
- Ожидание входящего вызова, удержание звонка
- Определитель номера
- Поддержка сервиса USSD для высокоскоростного интерактивного взаимодействия между абонентом и GSM провайдером
- Показ стоимости исходящего звонка и остатка на счете
- Закрытые группы пользователей
- Точная переадресация вызовов
Условия эксплуатации:
- Рабочий температурный диапазон: -20°С +55°С
- Температура хранения: -30°С 85°С
- Примерный размер: 58 32 3,9 мм
- Вес: менее 12 г ( с наклейками)
- Ручное подключение разъема
Интерфейсы:
- Контактная площадка для пайки коаксиального кабеля типа
ADA-000-127(160) (длина 127мм или 160мм, антенный разъем SMA) или
ADA-001-160 (длина, 160мм антенный разъем FME)

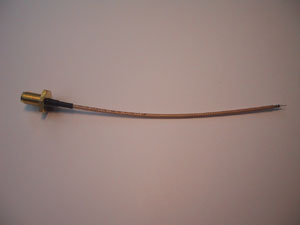

ADA-000-127(160)

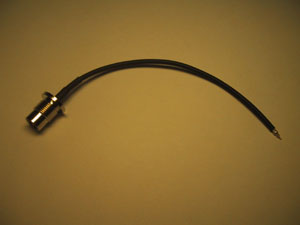

ADA-001-160
- 60-ти выводной разъем 24 5087 060 900 861 (производитель AVX) для подключения:

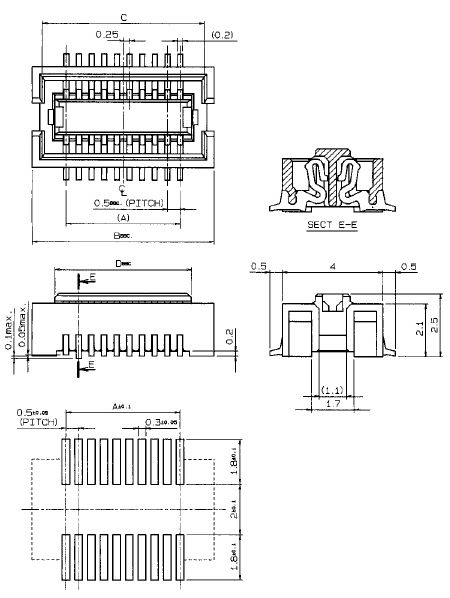

AVX 24 5087 060 900 861
- 3 В интерфейс SIM карты (5В при внешнем преобразователе уровней)
- 2 микрофонных входа и два выхода спикера
- 2 последовательных SPI шины
- 10 входных линий для клавиатуры 5 на 5
- 1 выход для подключения зуммера
- 1 выход для подключения вибро-оповещателя
- 2 АЦП с разрешением 10 бит и частотой выборки 90.3 kГц
- последовательный порт RS232
- интерфейс IrDA
- интерфейсом заряда литий-ионного аккумулятора
Модули семейства Wismo Quik требуют внешнего считывателя SIM карты, к
примеру 1393699 фирмы AMP:
1393699 (AMP)
Документация:
| |
|
 |
944 Kb Общее описание модуля |
| |
|
|
1633 Kb Описание АТ команд |
| |
|
|
613 Kb Настройка GPRS соединения |
| |
|
|
402 Kb Набор АТ команд для работы в режиме GPRS |
| |
|
|
43 Kb Интерфейсный разъем AVX 24 5087 060 900 861 |
| |
|
|
64 Kb Считыватель SIM карты 1393699 |
| |
|
|
41 Kb ВЧ шлейфы фирмы Adactus |
| |
|
|
42 Kb ВЧ шлейфы фирмы Adactus |
| |
|
|
435 Kb АТ команды для работы с TCP/IP стеком |
