TMS320C6418Цифровые процессоры для обработки сигналов с фиксированной точкойОтличительные особенности:

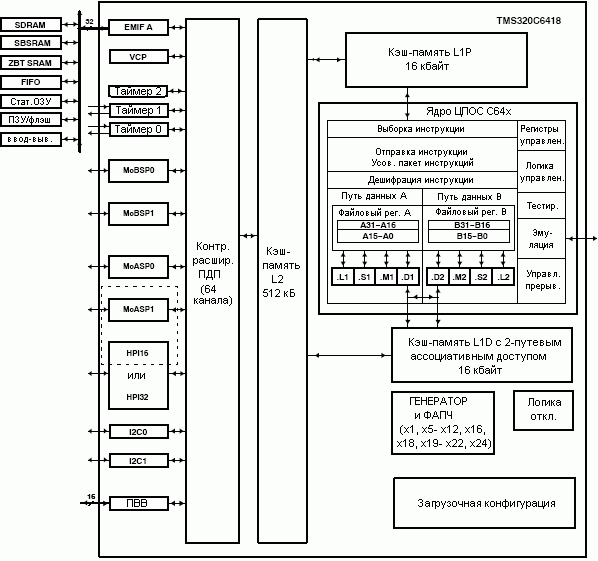

Структурная схема:

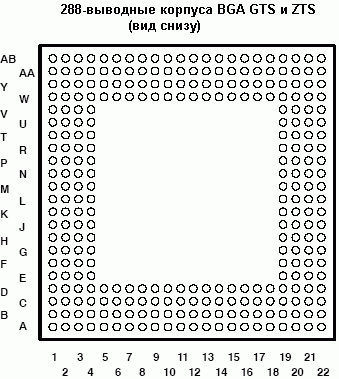

Расположение выводов:
Общее описание: TMS320C64x (в т.ч. TMS320C6418) - поколение наиболее производительных ЦПОС, выполненных на платформе TMS320C6000. TMS320C6418 (далее C6418) выполнен на основе высокопроизводительной архитектуры VelociTI второго поколения (VelociTI.2) с поддержкой очень длинных слов инструкций (VLIW), которая разработана Texas Instruments (TI). ЦПОС C6418 позволят разработчикам уменьшить стоимость телекоммуникационных приложений, программных радиосистем, систем цифрового наземного телевизионного вещания (DTTB) и систем вещательных спутников/коммуникационных спутников (BS/CS). C64x - совместимый по программному коду представитель платформы ЦПОС C6000. На тактовой частоте 600 МГц C6418 обладает производительностью 4800 миллионов инструкций в секунду. ЦПОС C6418 обладает операционной гибкостью высокопроизводительных контроллеров и вычислительными возможностями матричных процессоров. Ядро ЦПОС C64x содержит 64 32-разрядных регистра общего назначения и 8 отдельных функциональных блоков (два умножающих устройства с формированием 32-разрядного результата и шесть блоков арифметико-логических устройств (АЛУ)) с расширениями VelociTI.2. Расширения VelociTI.2 в 8 функциональных блоках поддерживают новые инструкции для ускорения обработки видео и графики и увеличения параллелизма архитектуры VelociTI. C6418 может выполнить четыре 16-разрядных умножения-накопления (MAC) за один цикл с общей производительностью 2400 миллионов MAC в секунду (MMAC) или восемь 8-разрядных MAC за цикл с общей производительностью 4800 MMAC. ЦПОС C6418 также содержит специфическую аппаратную логику, встроенную память и дополнительные периферийные устройства, аналогичные используемым в ЦПОС C6000. C6418 содержит высокопроизводительный сопроцессор [сопроцессор дешифратора Viterbi (VCP)], который позволяет существенно ускорить дешифрацию канала. VCP работает на тактовой частоте ЦПУ поделенной на 4 и может декодировать до 500 адаптивных многоскоростных (AMR) голосовых каналов со скоростью 7.95 кбит/сек [K = 9, R = 1/3]. VCP поддерживает фиксированные длины K = 5, 6, 7, 8, 9, скорости R = 1/2, 1/3, 1/4, а также гибкие полиномы, при этом, генерируя результат программного или аппаратно. Связь между VCP и ЦПУ организована посредством контроллера EDMA. C6418 использует двухуровневую организацию кэш-памяти и интегрируют мощный и разнообразный набор периферийных устройств. Кэш-память программ 1 уровня (L1P) является табличной кэш-памятью размером 128 кбит, а кэш-память данных 1 уровня (L1D) - 128 кбит кэш-памяти с 2-путевым ассоциативным доступом. Кэш-память 2 уровня (L2) состоит из пространства памяти 4 Мбит, которое используется для хранения программы и данных. Память L2 может конфигурироваться как табличная память, кэш-память (до 256 кбайт) или сочетание двух. В состав периферийных устройств входят: два многоканальных последовательных аудиопорта (McASP); два интерфейсных модуля (I2C); два многоканальных буферизованных последовательных порта (McBSP); три 32-разрядных таймера общего назначения; конфигурируемый пользователем 16 или 32-разрядный интерфейс хост-порта (HPI16/HPI32); 16-выводной порт ввода-вывода общего назначения (GP0) с программируемыми режимами генерации прерываний/событий; а также 32-разрядный интерфейс для непосредственного подключения внешней памяти (синхронные или асинхронные ОЗУ, периферийные устройства). Каждый порт McASP поддерживает одну зону приема и одну зону передачи синхронизации с 6 выводами последовательных данных, которые могут индивидуально назначаться к любой из двух зон. Последовательный порт поддерживает мультиплексирование с временным разделением на каждом выводе с 2..32 временными интервалами. C6418 обладает достаточным быстродействием для передачи по всем 6 последовательным линиям стереосигнала с оцифровкой на частоте 192 кГц. Последовательные данные в каждой зоне могут передаваться и приниматься одновременно, при этом, могут использоваться множество вариаций форматов Philips I2S. Кроме того, передатчик McASP может программироваться на вывод нескольких кодированных каналов данных S/PDIF, IEC60958, AES-3, CP-430 одновременно с использованием одного ОЗУ для хранения пользовательских данных и полей статуса канала. McASP поддерживает функции поиска ошибок и устранения неполадок, например, схема детекции плохой синхронизации, которая проверяет нахождение в допустимых пределах частоты ведущей синхронизации. Порты I2C в TMS320C6413/C6410 позволяют ЦПОС легко управлять периферийными устройствами и связываться с хост-процессором. Кроме того, стандартный многоканальный буферизованный последовательный порт (McBSP) может использоваться для связи с периферийными устройствами с портом SPI. C6418 поддерживается полным набором средств для проектирования, в т.ч. новый Си-компилятор, оптимизатор ассемблирования для упрощения программирования и распределения процессорного времени, а также Windows-интерфейс отладчика для наглядности выполнения исходного кода. Документация:
