TMS320C6413, TMS320C6410

Цифровые процессоры для обработки сигналов с фиксированной точкой

Отличительные особенности:

• Высокопроизводительный ЦПОС с фиксированной точкой (TMS320C6413/C6410)
  • TMS320C6413
    • Длительность цикла инструкции 2 нс
    • Частота синхронизации 500 МГц
    • Производительность 4000 миллионов инструкций в секунду
  • TMS320C6410
    • Длительность цикла инструкции 2.5 нс
    • Частота синхронизации 400 МГц
    • Производительность 3200 миллионов инструкций в секунду
    • Восемь 32-разрядных инструкций/цикл
    • Полная программная совместимость с C64x
    • Доступность исполнений для расширенного температурного диапазона
• Расширения VelociTI.2 для VelociTI усовершенствованного очень длинного слова инструкции (VLIW) ядра ЦПОС TMS320C64x
  • Восемь независимых функциональных блоков с расширениями VelociTI.2:
    • Шесть АЛУ (32-/40-разр.), каждый выполняет одну 32-разр., две 16-разр. или четыре 8-разр. арифметических операции за период синхронизации
    • Два умножающих устройства выполняют четыре умножения 16 x 16 (32-разр. результат) за период синхронизации или восемь умножений 8 x 8 (16-разр. результат) за период синхронизации
  • Архитектура чтении-записи с поддержкой неприсоединения
  • 64 32-разрядных регистра общего назначения
  • Упаковка инструкций уменьшает размер кода
  • Все инструкции условия
• Особенности набора инструкций
  • Байт-адресуемые (8-/16-/32-/64-разр. данные)
  • 8-разрядная защита от переполнения
  • Извлечение битового поля, установка, сброс
  • Нормализация, насыщение, счет бит
  • Повышенная ортогональность VelociTI.2™
• Архитектура памяти L1/L2
  • Кэш-память программ L1P размером 128 кбит (16 кбайт) (табличная организация)
  • Кэш-память данных L1D размером 128 кбит (16 кбайт) (2-путевой ассоциативный набор)
  • Объединенное ОЗУ/кэш-память L2 размером 2Мбит (256 кбайт) [C6413] (гибкое расположение ОЗУ/кэш-памяти)
  • Объединенное ОЗУ/кэш-память L2 размером 1Мбит (128 кбайт) [C6410] (гибкое расположение ОЗУ/кэш-памяти)
• Поддержка прямого (Little Endian) и обратного (Big Endian) порядка байта
• 32-разрядный внешний шинный интерфейс (EMIF)
  • Непосредственное подключение к асинхронной памяти (СОЗУ и ЭППЗУ) и синхронной памяти (SDRAM, SBSRAM, ZBT SRAM и FIFO)
  • 1024 Мбайт общего адресуемого пространства внешней памяти
• Контроллер расширенного доступа к памяти (EDMA) (64 раздельных канала)
• Интерфейс хост-порта (HPI) [32-/16-разр.]
• Два многоканальных последовательных аудиопорта (McASP) по 6 выводов последовательных данных в каждом
• Два шинных интерфейса I2C
  • Возможность использования в качестве дополнительных линий ввода-вывода
• Два многоканальных буферизованных последовательных порта
• Три 32-разрядных таймера общего назначения
• 16 линий ввода-вывода общего назначения
• Конфигурируемый тактовый генератор с ФАПЧ
• Встроенный основной генератор
• Граничное сканирование в соответствии с IEEE-1149.1 (JTAG)
• 288-выводной корпус с матричным расположением сферических выводов (BGA) (суффиксы GTS и ZTS), шаг выводов 1.0 мм
• КМОП-технология 0.13 мкм с 6-уровневой металлизацией
• 3.3В-ый ввод-вывод, внутренний источник 1.2В

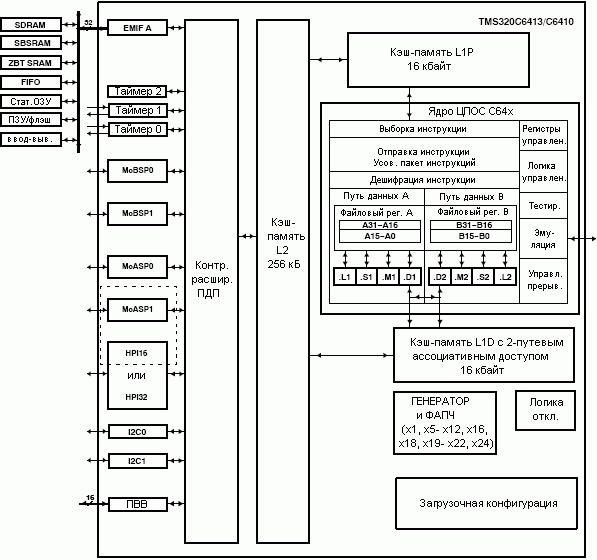

Структурная схема:

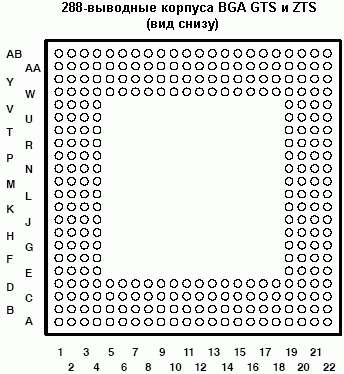

Расположение выводов:

Общее описание:

TMS320C64x (в т.ч. TMS320C6413, TMS320C6410) - поколение наиболее производительных ЦПОС, выполненных на платформе TMS320C6000. TMS320C6413 и TMS320C6410 (далее, C6413 и C6410) выполнены на основе высокопроизводительной архитектуры VelociTI второго поколения (VelociTI.2) с поддержкой очень длинных слов инструкций (VLIW), которая разработана Texas Instruments (TI). ЦПОС TMS320C6413, TMS320C6410 позволят разработчикам уменьшить стоимость телекоммуникационного, медицинского, промышленного, офисного и фотолабораторного оборудования. C64x - совместимый по программному коду представитель платформы ЦПОС C6000.

На тактовой частоте 500 МГц C6413С обладает производительностью 4000 миллионов инструкций в секунду, а C6410 на тактовой частоте 400 МГц позволяет достичь производительности 3200 миллиона инструкций в секунду (MIPS).

ЦПОС TMS320C6413, TMS320C6410 обладает операционной гибкостью высокопроизводительных контроллеров и вычислительными возможностями матричных процессоров. Ядро ЦПОС C64x содержит 64 32-разрядных регистра общего назначения и 8 отдельных функциональных блоков (два умножающих устройства с формированием 32-разрядного результата и шесть блоков арифметико-логических устройств (АЛУ)) с расширениями VelociTI.2. Расширения VelociTI.2 в 8 функциональных блоках поддерживают новые инструкции для ускорения обработки видео и графики и увеличения параллелизма архитектуры VelociTI. C6413 может выполнить четыре 16-разрядных умножения-накопления (MAC) за один цикл с общей производительностью 2000 миллионов MAC в секунду (MMAC) или восемь 8-разрядных MAC за цикл с общей производительностью 4000 MMAC. C6410 может выполнить четыре 16-разрядных умножения-накопления (MAC) за цикл с общей производительностью 1600 миллионов MAC в секунду (MMAC) или восемь 8-разрядных MAC за цикл с общей производительностью 3200 MMAC. ЦПОС TMS320C6413, TMS320C6410 также содержит специфическую аппаратную логику, встроенную память и дополнительные периферийные устройства, аналогичные используемым в ЦПОС C6000.

TMS320C6413, TMS320C6410 используют двухуровневую организацию кэш-памяти и интегрируют мощный и разнообразный набор периферийных устройств. Кэш-память программ 1 уровня (L1P) является табличной кэш-памятью размером 128 кбит, а кэш-память данных 1 уровня (L1D) - 128 кбит кэш-памяти с 2-путевым ассоциативным доступом. Кэш-память 2 уровня (L2) состоит из пространства памяти 2 Мбит (C6413) или 1Мбит (C6410), которое используется для хранения программы и данных. Память L2 может конфигурироваться как табличная память, кэш-память или сочетание двух. В состав периферийных устройств входят: два многоканальных последовательных аудиопорта (McASP); два интерфейсных модуля (I2C); два многоканальных буферизованных последовательных порта (McBSP); три 32-разрядных таймера общего назначения; конфигурируемый пользователем 16 или 32-разрядный интерфейс хост-порта (HPI16/HPI32); 16-выводной порт ввода-вывода общего назначения (GP0) с программируемыми режимами генерации прерываний/событий; а также 32-разрядный интерфейс для непосредственного подключения внешней памяти (синхронные или асинхронные ОЗУ, периферийные устройства).

Каждый порт McASP поддерживает одну зону приема и одну зону передачи синхронизации с 6 выводами последовательных данных, которые могут индивидуально назначаться к любой из двух зон. Последовательный порт поддерживает мультиплексирование с временным разделением на каждом выводе с 2..32 временными интервалами. TMS320C6413, TMS320C6410 обладают достаточным быстродействием для передачи по всем 6 последовательным линиям стереосигнала с оцифровкой на частоте 192 кГц. Последовательные данные в каждой зоне могут передаваться и приниматься одновременно, при этом, могут использоваться множество вариаций форматов Philips I2S.

Кроме того, передатчик McASP может программироваться на вывод нескольких кодированных каналов данных S/PDIF, IEC60958, AES-3, CP-430 одновременно с использованием одного ОЗУ для хранения пользовательских данных и полей статуса канала.

McASP поддерживает функции поиска ошибок и устранения неполадок, например, схема детекции плохой синхронизации, которая проверяет нахождение в допустимых пределах частоты ведущей синхронизации. Порты I2C в TMS320C6413, TMS320C6410 позволяют ЦПОС легко управлять периферийными устройствами и связываться с хост-процессором. Кроме того, стандартный многоканальный буферизованный последовательный порт (McBSP) может использоваться для связи с периферийными устройствами с портом SPI.

TMS320C6413, TMS320C6410 поддерживается полным набором средств для проектирования, в т.ч. новый Си-компилятор, оптимизатор ассемблирования для упрощения программирования и распределения процессорного времени, а также Windows-интерфейс отладчика для наглядности выполнения исходного кода.

Документация:

2005 kB Engl Полное описание микросхем

---

---
