TMS320VC5470
Цифровые сигнальные процессоры
Отличительные особенности:
- Двухъядерный процессор, содержащий ядро ЦСП TMS320C54x и RISC-микроконтроллер ARM7TDMI
- 16-битный ЦСП с низким энергопотреблением и встроенным ОЗУ 72K x 16-бит работает на тактовой частоте до 100 МГц
- Интеллектуальное управление режимами электропитания и энергопотреблением как для подсистемы ЦСП, так и для подсистемы МК
- Подсистема ЦСП содержит встроенные периферийные устройства:
- 2 многоканальных буферизированных полнодуплексных последовательных порта (McBSP) обеспечивают непосредственное подключение к ЦСП кодеков
- 6-канальный контроллер прямого доступа к памяти (DMA) обеспечивает одновременное перемещение шести блоков данных без участия ЦСП
- Порт интерфейса к ARM (API) обладает пространством общей памяти объёмом 2K x 16-бит, что позволяет организовать эффективный обмен данными между подсистемами МК и ЦСП
- Интерфейс внешней памяти
- Программируемый генератор задержек позволяет формировать задержки сигналов на внешней шине длительностью до 14 машинных циклов
- Программируемый аппаратный таймер для задач управления
- Встроенный программируемый генератор с ФАПЧ
- Ядро RISC-микроконтроллера ARM7TDMI, содержащее 16K байт встроенной SRAM и обладающее расширенными возможностями эмуляции работает на тактовой частоте до 47.5 МГц
- Подсистема МК содержит встроенные периферийные устройства:
- Универсальный асинхронный приёмопередатчик (UART)
- Интерфейс UART/IrDA с поддержкой протокола Slow Infrared (SIR)
- Интерфейс Serial Peripheral Interface (SPI)
- 36 входов/выходов общего назначения
- Интерфейс Inter-Integrated Circuit (I2C)
- Два таймера общего назначения
- Сторожевой таймер (Watchdog)
- Контроллер прерываний
- Интерфейс внешней памяти, поддерживающий различные типы памяти - Flash, SRAM, SDRAM, ROM
- Гибкая система управления тактированием периферийных устройств
- Встроенный программируемый генератор с ФАПЧ
- Поддержка периферийного сканирования по стандарту JTAG1 для ядер ЦСП и МК
- Возможность эмуляции для ядер ЦСП и МК
- 257-выводный корпус MicroStar BGA. (суффикс GHK)
1 - Стандарт IEEE 1149.1-1990

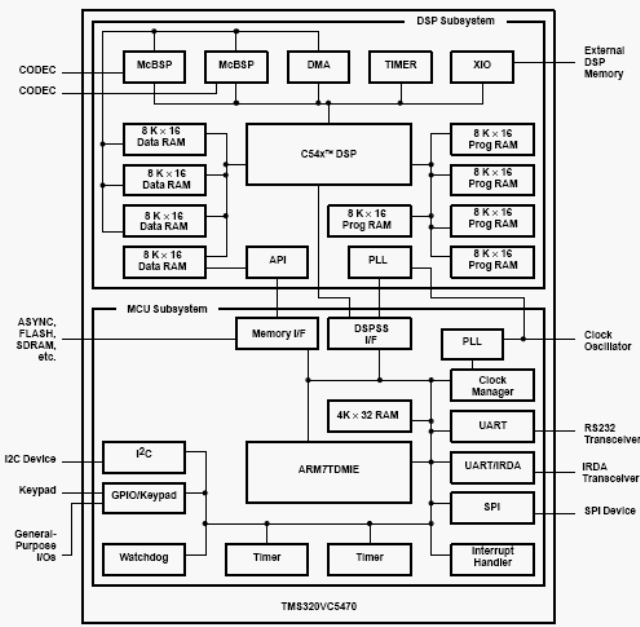

Блок-схема:
Расположение выводов:
Общее описание:
Процессор TMS320VC5470 объединяет в себе подсистему ЦСП, базирующуюся на ядре TMS320C54x и RISC-микроконтроллер на базе ядра ARM7TDMI. Подсистема ЦСП содержит 72K x 16-бит SRAM, таймер, контроллер прямого доступа к памяти (DMA), интерфейс внешней памяти и два интерфейса McBSP. Подсистема МК включает в себя три таймера, входы/выходы общего назначения и интерфейс внешней памяти.
Данные подсистемы, входящие в состав TMS320VC5470, обладают высокой степенью независимости. Подсистема ЦСП состоит из:
- Ядра ЦСП TMS320C54x
- Встроенного ОЗУ (SRAM) размером 72K x 16-бит, состоящего из 32K x 16-бит ОЗУ данных и 40K x 16-бит программного ОЗУ
- Порта интерфейса к ARM (API), обеспечивающего для МК доступ к 8K x 16 бит памяти данных ЦСП
- Двух многоканальных буферизированных последовательных портов (McBSP)
- Генератора с ФАПЧ
- Таймера
- Контроллера прямого доступа к памяти (DMA)
- Программируемого генератора задержек
- Интерфейса внешней памяти
Подсистема МК состоит из:
- Ядра ARM7TDMI (32/16-битный RISC-процессор) с расширенными возможностями эмуляции
- Интерфейса внешней памяти с поддержкой Flash, SRAM, SDRAM, ROM
- Встроенного ОЗУ (zero wait-state SRAM) объёмом 16K байт (4K x 32)
- Входов/выходов общего назначения МК (GPIO), включая поддержку клавиатурной матрицы 8 x 8.
- Трёх таймеров (сторожевого и двух общего назначения)
- Универсального асинхронного приёмопередатчик (UART) с поддержкой IrDA, имеющего два режима:
- Режим IrDA
- Режим UART без аппаратного управления потоком
- Универсального асинхронного приёмопередатчик (UART)/Модема, со следующими функциями:
- Аппаратное управление потоком
- Автоматический выбор скорости обмена (autobaud)
- Контроллера прерываний МК
- Управляемого тактового генератора
- Интерфейса I2C в режиме "master-only"
- Интерфейса Serial peripheral interface
- ФАПЧ
