TMS320VC5410A

Цифровые сигнальные процессоры

Отличительные особенности:

• Улучшенная архитектура с несколькими шинами - тремя раздельными 16-битными шинами памяти данных и одной шиной программной памяти
• 40-битное арифметическо-логическое устройство (АЛУ) с 40-битным параллельным сдвигателем (Barrel Shifter) и двумя независимыми 40-битными аккумуляторами
• Параллельный умножитель 17 х 17 бит совместно с 40-битным декадным сумматором обеспечивают неконвейерное умножение со сложением (MAC) за один цикл
• Модуль сравнения, выборки и хранения (Compare, Select, and Store Unit (CSSU)) для операций Сложения/Сравнения выборки (Add/Compare Selection) операторов Витерби
• Возведение в экспоненту для вычисления значения экспоненты 40-битного аккумулятора за один цикл
• Два генератора адреса с восемью вспомогательными регистрами и двумя вспомогательными модулями регистровой арифметики (ARAU)
• Шина данных с активной подтяжкой (Bus Holder)
• Шина адреса с активной подтяжкой (Bus Holder)
• Расширенный режим адресации, максимальное адресуемое пространство внешней памяти до 8M х 16 бит
• Встроенное ПЗУ 16K х 16-бит сконфигурированное для памяти программ
• Встроенное ОЗУ 64К х 16 бит, состоящее из восьми блоков по 8 К х 16 бит двухпортового ОЗУ программ/данных
• Расширенный внешний параллельный интерфейс XIO2
• Инструкции Повтор (Repeat) и Повтор блока (Block-Repeat) для программного кода, выполняемые за один такт
• Инструкции перемещения блоков памяти (Block-Memory-Move) для облегчения работы с памятью программ и данных
• Инструкции с операндами разрядностью 32 бит
• Инструкции с двумя и тремя операциями чтения операндов
• Арифметические инструкции c параллельной загрузкой и параллельным хранением
• Инструкции условного хранения
• Быстрый возврат из прерываний
• Встроенные периферийные устройства:
  • Программируемые задержки и программируемое переключение банков
  • Встроенный генератор с ФАПЧ с возможностью тактирования как от внутреннего, так и от внешнего источника
  • 16-битный таймер
  • 6-канальный контроллер прямого доступа к памяти (DMA)
  • 3 многоканальных буферизированных последовательных порта (McBSP)
  • 8/16-битный расширенный параллельный порт управляющего процессора (HPI8/16)
• Режимы управления потреблением при помощи инструкций IDLE1, IDLE2 и IDLE3
• Программируемое отключение выхода CLKOUT
• Поддержка периферийного сканирования по стандарту JTAG¹
• Время выполнения однотактовых инструкций с фиксированной точкой 6,25 нс (160 MIPS)
• Время выполнения однотактовых инструкций с фиксированной точкой 8.33 нс (120 MIPS)
• Напряжение питания портов ввода/вывода 3.3В (для исполнений 160 MIPS и 120 MIPS)
• Напряжении питания ядра 1.6В (для исполнения 160 MIPS)
• Напряжении питания ядра 1.5В (для исполнения 120 MIPS)
• Варианты корпусов
  • 144-выводный корпус Plastic Thin Quad Flatpack (TQFP) (суффикс PGE)
  • 144-выводный корпус Ball Grid Array (BGA) (суффикс GGU)

¹ - Стандарт IEEE 1149.1-1990

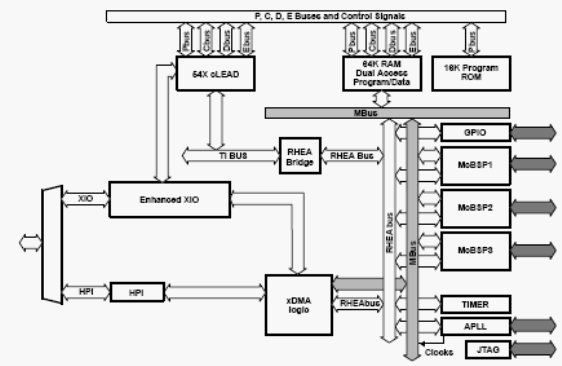

Блок-схема:

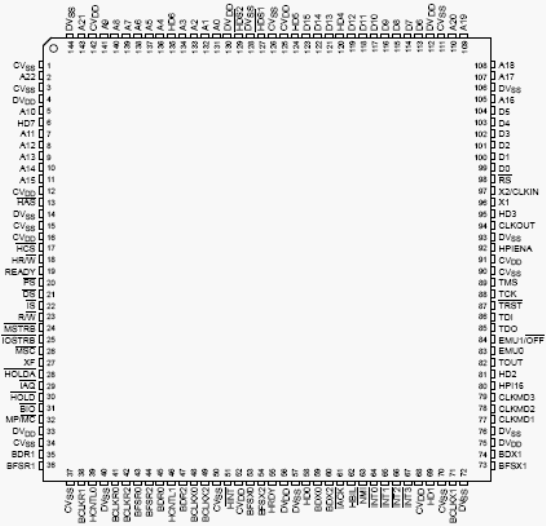

Расположение выводов:

Общее описание:

Цифровой сигнальный процессор с фиксированной точкой TMS320VC5410 имеет улучшенную Гарвардскую архитектуру, обладая одной шиной программной памяти и тремя шинами данных. Кроме этого, он содержит арифметическо-логическое устройство (АЛУ) с повышенным параллелизмом, специализированные аппаратные модули, встроенную память и дополнительные периферийные устройства. Также отличительной особенностью данного ЦСП является узкоспециализированный набор инструкций, позволяющий достичь высоких скоростей обработки и повысить гибкость использования.

Раздельные пространства программы и данных обеспечивают высокую степень параллелизма, позволяя раздельный доступ к программным инструкциям и данным. За один такт выполняется две операции чтения и одна операция записи. Дополнительные возможности данной архитектуры раскрываются при использовании операций с параллельным хранением и других специализированных инструкций. Кроме этого, возможен обмен данными между пространствами программы и данных. Расширенный параллелизм поддерживается мощным набором арифметических, логических и битовых операций, выполняемых за один такт. Также процессор TMS320VC5410 содержит механизмы управления прерываниями, повторяемыми операциями и вызовами функций.

Документация:

		935 kB Engl Полное описание микросхем TMS320VC5410A
		RUS Контроллеры семейства C5000. Архитектура

---
