TMS320UC5409
Цифровой процессор для обработки сигналов с фиксированной запятой
Отличительные особенности:
- Усовершенствованная многошинная архитектура с тремя раздельными 16-разрядными шинами памяти данных и одной шиной памяти программ
- 40-разрядное арифметико-логическое устройство (АЛУ), в т.ч. 40-разрядное сдвиговое устройство и два независимых 40-разрядных аккумулятора
- Параллельное умножающее устройство 17 х ?17 бит в сочетании с 40-разрядным накопителем суммы позволяет выполнить операцию неконвейеризированного умножения- накопления (MAC) за один цикл
- Блок сравнения, выбора и записи (CSSU) для выбора сложения/сравнения оператора Viterbi
- Шифратор порядка для вычисления порядка значения в 40-разрядном аккумуляторе за один цикл
- Два генератора адреса с 8 вспомогательными регистрами и 2 вспомогательными блоками регистровой арифметики (ARAU)
- Шина данных с функцией удержания предыдущих уровней на шине адреса при переходе шины в высокоимпедансное состояние
- Расширенный режим адресации для адресации внешнего пространства памяти размером до 8 миллионов слов по 16 бит
- Встроенное ПЗУ размером 16K x 16 бит
- Встроенное двухпортовое ОЗУ размером 32K x 16 бит
- Инструкции повторяющихся операций
- Инструкции копирования блока памяти
- Инструкции с 32-разрядным операндом
- Инструкции с чтением двух или трех операндов
- Арифметические инструкции с параллельной записью и параллельным чтением
- Инструкции условной записи
- Быстрый выход из прерываний
- Встроенные периферийные устройства
- Программно-управляемый генератор состояний ожиданий и программируемое переключение банков
- Встроенный синтезатор частоты синхронизации на основе ФАПЧ с внутренним генератором или внешним источником синхронизации
- Три многоканальных буферизованных последовательных порта (McBSP)
- 8-разрядный расширенный интерфейс параллельного хост-порта с 16-разрядными данными/адресацией
- Один 16-разрядный таймер
- Шестиканальный контроллер прямого доступа к памяти (ПДП)
- Управление потребляемой мощностью с помощью инструкций ввода экономичных режимов работы IDLE1, IDLE2 и IDLE3
- Управление отключением CLKOUT
- Встроенная логика эмуляции на основе стандарта граничного сканирования IEEE 1149.1 (JTAG)
- Время выполнения однотактной инструкции с фиксированной запятой 12,5 нс (80 миллионов операций в секунду)
- Напряжение питания ядра 1.8В
- Напряжение питания ввода-вывода 1.8В..3.6В позволяет работать от одного источника напряжением 1.8В или от двух источников питания
- Доступность в 144-выводном корпусе TQFP (суффикс PGE) и 144-выводном корпусе BGA (суффикс GGU)

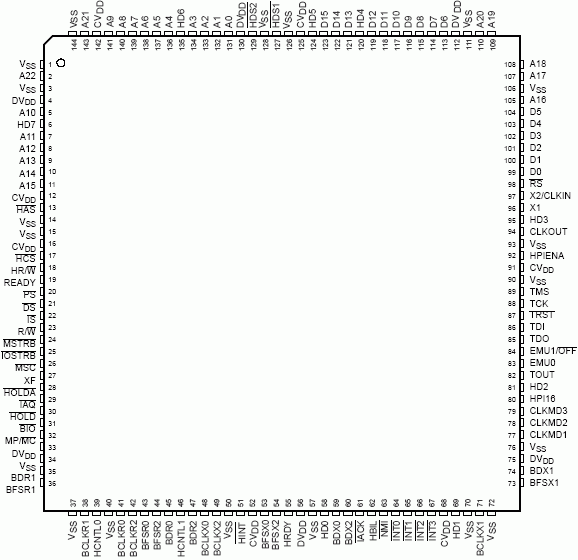

Расположение выводов в 144-выводном корпусе TQFP (вид сверху):

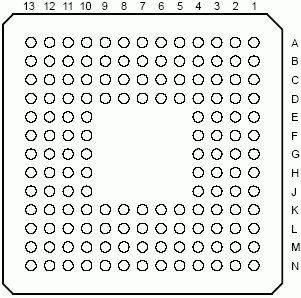

Расположение выводов в 144-выводном корпусе BGA (вид снизу):
Общее описание:
TMS320UC5409 - цифровой процессор для обработки сигналов (ЦПОС) с фиксированной запятой, идеальный для маломощных и высокопроизводительных приложений. Данный процессор характеризуется очень малой потребляемой мощностью и уровнем гибкости, который позволяет применить его в системах с различной конфигурацией напряжений питания. Широкий диапазон напряжения питания ввода-вывода позволят питать процессор или одним напряжением 1.8В или двумя напряжениями, что требуется в системах со смешанными напряжениями питания. Данная особенность исключает необходимость в применении внешнего преобразователя уровня и позволяет снизить потребляемую мощность в перспективных системах с напряжением питания менее 3В.
ЦПОС с фиксированной запятой TMS320UC5409 выполнен на основе усовершенствованной Гарвардской архитектуры, которая имеет одну шину памяти программ и три шины памяти данных. Данный процессор содержит арифметико-логическое устройство (АЛУ) с высокой степенью параллелизма, специализированную аппаратную логику, встроенную память и дополнительные встроенные периферийные устройства. Основой операционной гибкости и быстродействия данного ЦПОС является высоко специализированный набор инструкций.
ЦПОС доступен в двух корпусных исполнениях: в 144-выводном корпусе BGA с матричным расположением сферических контактов (код заказа TMS320UC5409GGU-80) и 144-выводном пластиковом, квадратном и плоском корпусе TQFP (код заказа TMS320UC5409PGE-80).
