TMS320F2809, TMS320F2808, TMS320F2806, TMS320F2802, TMS320F2801, UCD9501, TMS320C2802, TMS320C2801
Цифровые процессоры для обработки сигналов
Отличительные особенности:
- Высокобыстродействующая статическая КМОП-технология
- 100 МГц (длительность цикла 10 нс)
- Экономичная разработка (напряжение питания ядра 1.8В, ввода-вывода 3.3В)
- Напряжение питания флэш-памяти 3.3В
- Поддержка граничного сканирования по стандарту JTAG
- Высокопроизводительное 32-разрядное ЦПУ (TMS320C28x)
- Инструкции умножения-накопления 16 x 16 и 32 x 32
- Инструкции двух умножений-накоплений 16 x 16
- Гарвардская шинная архитектура
- Элементарные операции
- Быстрая реагирование и обработка прерываний
- Унифицированная модель программирования памяти
- Эффективность программного кода (на C/C++ и Ассемблере)
- Встроенная память
- F2809: флэш-память 128K X 16, однопортовое ОЗУ 18K X 16
- F2808: флэш-память 64K X 16, однопортовое ОЗУ 18K X 16
- F2806: флэш-память 32K X 16, однопортовое ОЗУ 10K X 16
- F2802: флэш-память 32K X 16, однопортовое ОЗУ 6K X 16
- F2801: флэш-память 16K X 16, однопортовое ОЗУ 6K X 16
- 9501: флэш-память 16K X 16, однопортовое ОЗУ 6K X 16
- C2802: ПЗУ 32K X 16, однопортовое ОЗУ 6K X 16
- C2801: ПЗУ 16K X 16, однопортовое ОЗУ 6K X 16
- Однократно-программируемое ПЗУ 1K x 16 (только для F280x)
- Загрузочное ПЗУ (4K x 16)
- с режимами загрузки программы (через SCI, SPI, CAN, I2C и параллельный ввод-вывод)
- Стандартные математические таблицы
- Управление синхронизацией и системой
- Поддержка динамического изменения коэффициента ФАПЧ
- Встроенный генератор
- Режим детекции некорректной синхронизации
- Модуль сторожевого таймера
- Все линии ввода-вывода порта А могут быть подключены к одному из трех входов ядра внешних прерываний
- Блок расширения прерываний от периферийных устройств (PIE), который поддерживает все 43 прерывания периферийных устройств
- 128-разрядный защитный ключ/блокировка
- Защита блоков флэш-памяти/однократно-программируемой памяти (OTP)/L0/L1
- Предотвращает хищение прошивки
- Расширенный модуль управления
- До 16 выходов ШИМ
- До 4 выходов ШИМ с высокой разрешающей способностью (HRPWM) 150 пс (6 выходов HRPWM у F2809)
- До четырех входов захвата состояния таймера
- До двух интерфейсов квадратурного энкодера
- До шести 32-разр./шести 16-разр. таймеров
- Три 32-разрядных таймера ЦПУ
- Последовательные интерфейсы
- До 4 модулей последовательных периферийных интерфейсов SPI
- До 2 модулей последовательных коммуникационных интерфейсов (SCI), стандартных УАПП
- До 2 модулей CAN
- Одна шина I2C
- 12-разрядный АЦП, 16 каналов
- Мультиплексированный вход 2 x 8 каналов
- Две схемы выборки-хранения
- Одиночные/одновременные преобразования
- Высокая скорость преобразования: 160 нс/6.25 МГц (12.5 МГц у F2809)
- Внутренний или внешний источник опорного напряжения
- До 35 индивидуально программируемых, мультиплексированных линий ввода-вывода общего назначения с фильтрацией на входе
- Встроенная логика эмуляции
- Функции анализа и точек прерывания
- Реально-временная отладка
- Инструментальные средства для проектирования
- ANSI C/C++ компилятор/ассемблер/линкер
- Поддержка инструкций TMS320C24x/240x
- Интегрированная среда "Code Composer Studio"
- ЦПОС/BIOS
- JTAG-адаптеры [производства Texas Instruments (TI) или сторонних компаний]
- Оценочные модули
- Широкая поддержка сторонними компаниями проектирования цифровых систем управления приводами
- Экономичные режимы работы и снижение потребляемой мощности
- Поддерживаются режимы работы с пониженной потребляемой мощностью: IDLE, STANDBY, HALT
- Раздельное отключение синхронизации периферийных устройств
- Корпусные исполнения:
- 100-выв. LQFP (PZ)
- 100-выв. MicroStar BGA (GGM, ZGM)
- Температурные исполнения:
- A: -40°C...+85°C (PZ, GGM, ZGM)
- S: -40°C...+125°C (PZ, GGM, ZGM)
- Q: -40°C...+125°C (PZ)

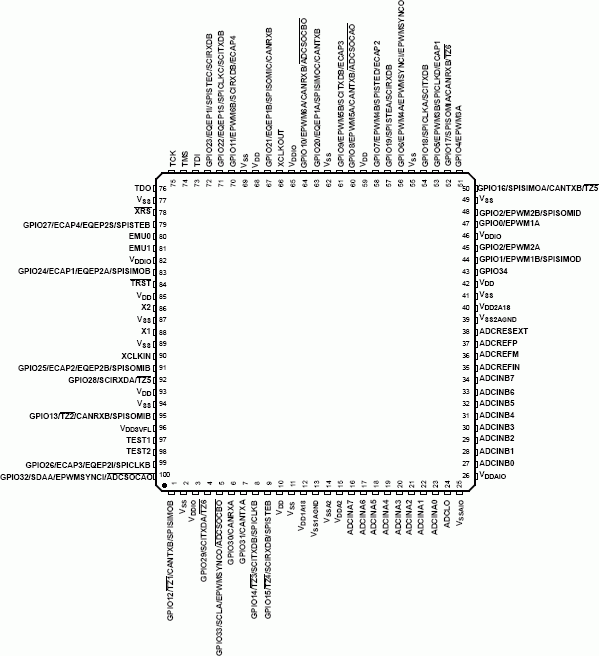

Расположение выводов TMS320F2808 в 100-выводном корпусе PZ LQFP (вид сверху):

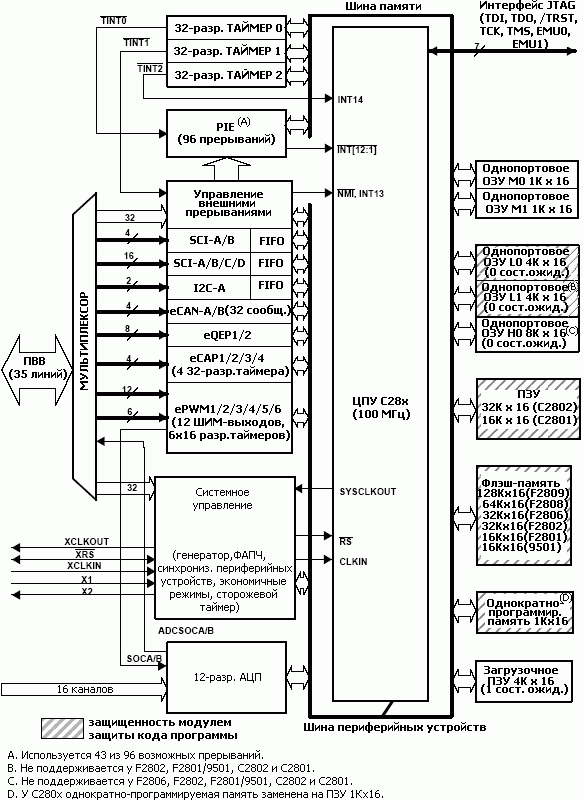

Структурная схема:

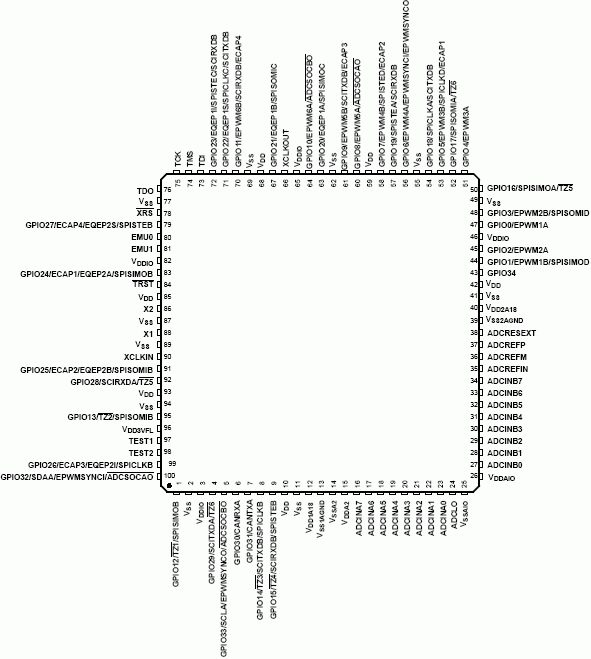

Расположение выводов TMS320F2806 в 100-выводном корпусе PZ LQFP (вид сверху):
Расположение выводов TMS320F2802, TMS320F2801/UCD9501, TMS320C2802, TMS320C2801 в 100-выводном корпусе PZ LQFP (вид сверху):

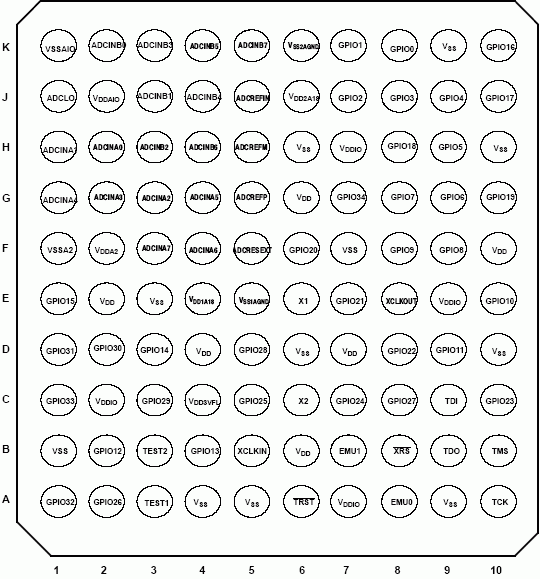

Расположение выводов TMS320F2808, TMS320F2806,TMS320F2802, TMS320F2801, TMS320C2802, TMS320C2801 в 100-выводных корпусах GGM и ZGM MicroStar BGA (вид снизу):
Общее описание:
TMS320F2809, TMS320F2808, TMS320F2806, TMS320F2802, TMS320F2801, TMS320C2802 и TMS320C2801 - представители поколения высокоинтегрированных и высокопроизводительных ЦПОС TMS320C28x для решения требовательных задач управления. UCD9501 - представитель того же семейства, но ориентирован на приложения управления преобразованием питания.
